Trong các hệ thống nhạc nước nghệ thuật hiện đại, nước không còn chỉ được phun lên theo những quỹ đạo cố định. Khi kết hợp cơ cấu cơ khí chuyển động, hệ thống điều khiển và ánh sáng, từng tia nước có thể trở thành một phần của màn trình diễn.

SV-NZ-WAV – Waving Greeting Fountain Module được Smart Vision phát triển theo hướng đó.

Đây là module vòi phun chuyển động gồm hai tay phun đối xứng, có khả năng chuyển động đồng bộ để tạo hiệu ứng giống như hai cánh tay đang vẫy chào khán giả.

Hiệu ứng này đặc biệt phù hợp cho nhạc nước tại quảng trường, công viên, khu vui chơi, khu đô thị, resort, khách sạn và các công trình cần tạo một điểm nhấn chuyển động dễ nhận biết.

---

SV-NZ-WAV là gì?

SV-NZ-WAV là một module vòi phun nước nghệ thuật chuyển động bằng motor, thay vì chỉ sử dụng vòi phun cố định truyền thống.

Cấu hình cơ bản của module gồm:

• 2 tay chuyển động, chiều dài khoảng 2.000 mm mỗi bên

• Tổng cộng 6 vòi phun tia DN25

• Mỗi bên bố trí 3 vòi DN25

• 1 motor chìm cấp bảo vệ IP68

• Khung và cơ cấu chính bằng thép không gỉ SUS304

• Thiết kế dành cho môi trường vận hành chìm trong hồ nhạc nước

• Có thể tích hợp vào tủ điều khiển của hệ thống fountain

Khi motor truyền động làm hai tay chuyển động, sáu tia nước không còn đứng cố định mà thay đổi hướng theo chuyển động cơ khí, tạo nên một hiệu ứng thị giác rất khác so với các loại vòi phun thông thường.

---

Hiệu ứng “Waving Greeting” – khi nước có chuyển động như một cơ cấu biểu diễn

Điểm đặc biệt nhất của SV-NZ-WAV nằm ở chuyển động đồng bộ của hai tay phun.

Thay vì một cột nước đứng yên, các tia nước liên tục thay đổi hướng trong quá trình chuyển động của cơ cấu.

Khi quan sát từ phía trước, toàn bộ module có thể tạo cảm giác giống:

• hai cánh tay đang vẫy;

• đôi cánh đang mở và khép;

• chuyển động chào đón khách;

• chuyển động đối xứng theo nhịp;

• hoặc một phần của choreography trong chương trình nhạc nước.

Đây cũng chính là lý do Smart Vision gọi hiệu ứng này là:

Waving Greeting Fountain Effect

hay:

Hiệu ứng vòi phun vẫy chào.

---

Cấu tạo cơ bản của SV-NZ-WAV

1. Hai tay phun chuyển động

Module sử dụng hai tay cơ khí bố trí đối xứng.

Chiều dài thiết kế tiêu chuẩn vào khoảng:

2.000 mm / mỗi bên

Trên mỗi tay bố trí ba đầu phun nước.

Hai tay có thể chuyển động đồng bộ thông qua cơ cấu truyền động trung tâm.

Cách bố trí này tạo ra vùng biểu diễn khá rộng trong khi toàn bộ chuyển động vẫn được kiểm soát bởi một module cơ khí thống nhất.

---

2. Sáu vòi phun tia DN25

SV-NZ-WAV sử dụng:

6 × DN25 jet nozzles

Trong đó:

• Tay trái: 3 vòi

• Tay phải: 3 vòi

Các tia nước được bố trí dọc theo hai tay phun.

Khi tay chuyển động, hướng của toàn bộ sáu tia nước thay đổi theo, tạo ra một “mặt phẳng nước động” thay vì sáu tia phun độc lập cố định.

Chiều cao và khoảng cách phun thực tế phụ thuộc vào:

• lưu lượng bơm;

• cột áp;

• đường kính đường ống;

• cấu hình đầu phun;

• góc lắp đặt;

• yêu cầu của từng dự án.

Vì vậy Smart Vision có thể tính toán cấu hình thủy lực riêng cho từng công trình.

---

Motor chìm IP68 – thiết kế cho môi trường fountain

Một trong những yêu cầu quan trọng nhất đối với cơ cấu chuyển động trong đài phun nước là khả năng làm việc trong môi trường ẩm hoặc ngập nước.

SV-NZ-WAV sử dụng:

1 × IP68 Submersible Drive Motor

Motor được lựa chọn theo thiết kế cơ khí, tải trọng và tốc độ chuyển động cần thiết của từng hệ thống.

Cấp bảo vệ IP68 giúp cơ cấu truyền động phù hợp hơn cho môi trường hồ phun nước và giảm nhu cầu bố trí motor trên mặt nước.

Cấu hình công suất motor cuối cùng sẽ được Smart Vision lựa chọn dựa trên:

• chiều dài tay phun;

• khối lượng cơ cấu;

• mô-men yêu cầu;

• tốc độ chuyển động;

• tải thủy lực;

• chu kỳ vận hành của chương trình.

---

Toàn bộ cơ cấu chính bằng SUS304 Stainless Steel

Các module nhạc nước phải thường xuyên tiếp xúc với:

• nước;

• độ ẩm cao;

• hóa chất xử lý nước;

• môi trường ngoài trời;

• tia UV;

• và các chu kỳ vận hành kéo dài.

Vì vậy SV-NZ-WAV sử dụng SUS304 stainless steel cho phần kết cấu chính.

Ưu điểm của cấu trúc này gồm:

• khả năng chống ăn mòn tốt;

• độ cứng cơ khí cao;

• bề mặt phù hợp với thiết bị fountain;

• dễ vệ sinh và bảo trì;

• tuổi thọ cao hơn so với kết cấu thép thông thường.

Đối với các dự án có yêu cầu môi trường đặc biệt, cấu hình vật liệu có thể được đánh giá riêng theo điều kiện thực tế.

---

Không chỉ là một vòi phun – đây là một module chuyển động

Một vòi phun thông thường chỉ kiểm soát dòng nước.

SV-NZ-WAV đồng thời kết hợp:

Water + Mechanics + Motion + Control

Nhờ đó, nhà thiết kế có thêm một lớp chuyển động để xây dựng choreography.

Có thể hình dung:

Pump → Water Pressure → DN25 Nozzles → Moving Arms → Dynamic Water Effect

Trong khi phần chuyển động được điều khiển độc lập:

Controller → Control Panel → Motor Drive → Mechanical Arm Movement

Hai hệ thống kết hợp với nhau để tạo ra hiệu ứng cuối cùng mà người xem nhìn thấy.

---

Có thể tích hợp PLC, DMX và Art-Net

SV-NZ-WAV không nhất thiết phải hoạt động như một thiết bị độc lập.

Cơ cấu motor có thể được tích hợp vào hệ thống điều khiển trung tâm của công trình.

Tùy cấu hình dự án, hệ thống có thể sử dụng:

• Motor contactor

• VFD – Variable Frequency Drive

• PLC

• DMX

• Art-Net

• Hệ thống điều khiển nhạc nước trung tâm

Điều này cho phép kỹ sư thiết lập những chuỗi chuyển động khác nhau cho hai tay phun.

Ví dụ:

Chuyển động chậm

Hai tay từ từ mở ra và khép lại để tạo hiệu ứng nhẹ nhàng trong phần mở đầu chương trình.

Chuyển động theo nhạc

Tốc độ hoặc chu kỳ chuyển động được lập trình để phối hợp với beat hoặc đoạn cao trào của bản nhạc.

Chuyển động kết hợp ánh sáng

Đèn RGB/RGBW dưới nước có thể thay đổi màu sắc đồng thời với chuyển động của vòi phun.

Chuyển động kết hợp bơm và van

Trong những hệ thống lớn hơn, module có thể phối hợp cùng:

• biến tần bơm;

• van điện từ;

• vòi phun jumping jet;

• vòi phun xoay;

• vòi phun 1D/2D/3D;

• hệ thống Digital Water Curtain;

• ánh sáng DMX.

---

Tại sao hiệu ứng vòi vẫy chào tạo điểm nhấn mạnh?

Trong một hệ thống nhạc nước lớn, không phải lúc nào tăng số lượng vòi cũng tạo ra trải nghiệm tốt hơn.

Một vài module có chuyển động đặc biệt đôi khi tạo ấn tượng mạnh hơn hàng chục vòi cố định.

SV-NZ-WAV tạo ra lợi thế này nhờ ba yếu tố.

Chuyển động dễ nhận biết

Người xem có thể ngay lập tức nhận ra hai tay nước đang chuyển động.

Biên độ hiệu ứng lớn

Hai tay dài khoảng 2 m mỗi bên tạo thành vùng chuyển động rộng.

Có tính biểu diễn

Chuyển động có thể được sử dụng như một “nhân vật” trong choreography thay vì chỉ là nền nước.

Đây là một yếu tố quan trọng đối với các hệ thống water show và musical fountain hiện đại.

---

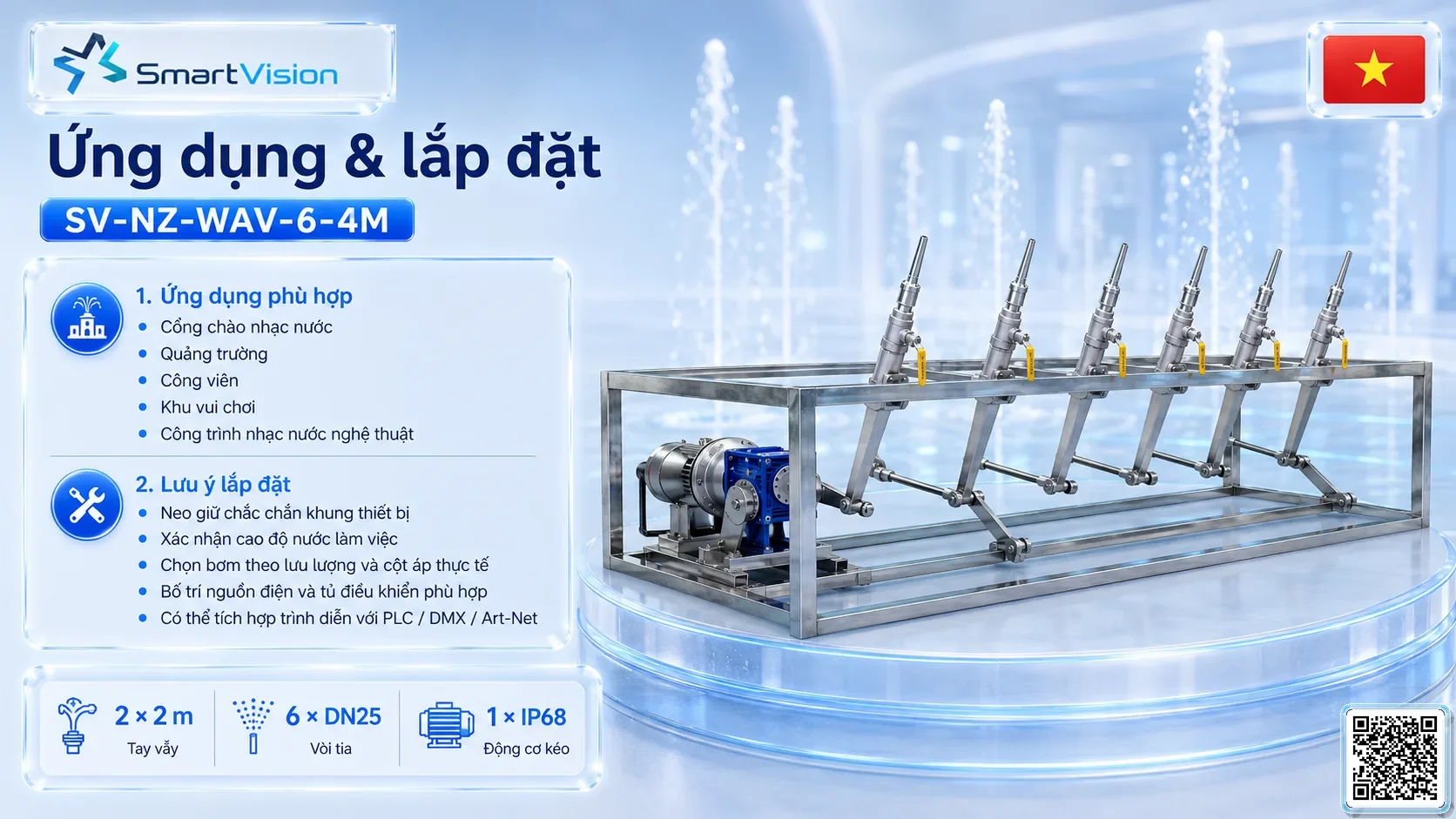

Ứng dụng của SV-NZ-WAV

Module vòi phun vẫy chào phù hợp với nhiều loại công trình.

Nhạc nước quảng trường

Có thể bố trí SV-NZ-WAV tại vị trí trung tâm hoặc hai bên sân khấu nước để tạo chuyển động đặc biệt trong chương trình.

Đài phun nước công viên

Hiệu ứng chuyển động giúp đài phun nước ban ngày cũng trở nên sinh động hơn.

Resort và khách sạn

Có thể sử dụng như một hiệu ứng signature tại lối vào, hồ cảnh quan hoặc khu vực biểu diễn.

Khu đô thị

Một vài module chuyển động có thể tạo nhận diện riêng cho quảng trường hoặc khu vực trung tâm.

Công viên giải trí

Đặc biệt phù hợp với các hệ thống water show cần nhiều chuyển động vui nhộn và dễ nhận biết.

Sân khấu nước

Có thể kết hợp cùng ánh sáng, laser, âm thanh và các loại vòi chuyển động khác để tạo chương trình biểu diễn hoàn chỉnh.

---

Gợi ý bố trí trong một hệ thống nhạc nước

SV-NZ-WAV có thể được bố trí theo nhiều cách.

Một module trung tâm

Một bộ đặt tại chính giữa hồ tạo thành điểm nhấn chính.

Hai module đối xứng

Hai bộ bố trí hai bên sân khấu giúp mở rộng hiệu ứng và tạo choreography đối xứng.

Nhiều module theo hàng

Các module hoạt động lệch pha có thể tạo chuyển động dạng sóng trên toàn bộ chiều dài hồ.

Kết hợp với vòi phun cao trung tâm

SV-NZ-WAV hoạt động ở tầng thấp hoặc trung bình trong khi các vòi phun cao tạo lớp nền phía sau.

Kết hợp ánh sáng RGB/RGBW

Ánh sáng thay đổi đồng bộ với góc chuyển động giúp tăng đáng kể hiệu quả vào ban đêm.

---

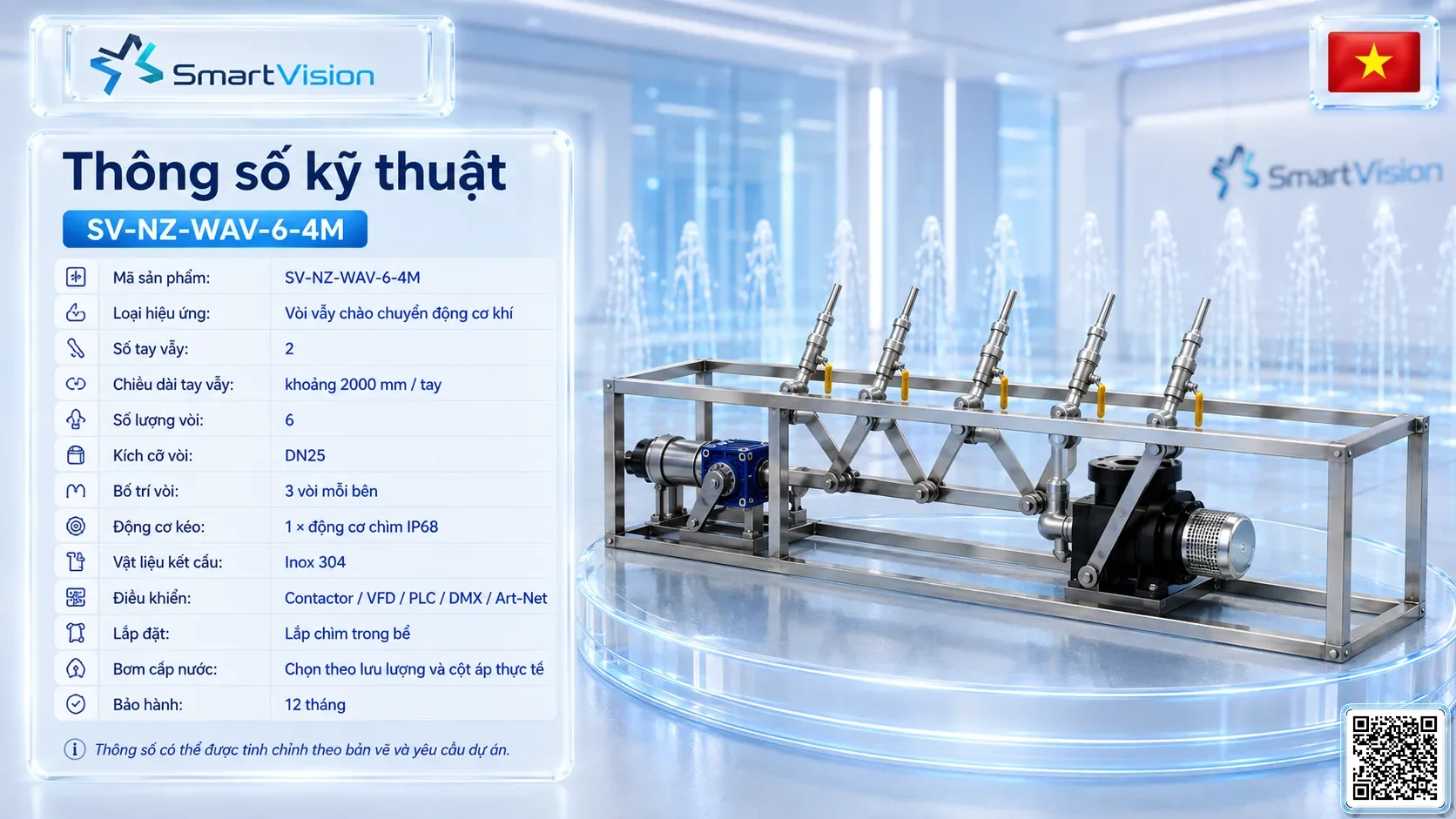

Thông số kỹ thuật cơ bản

Hạng mục	Thông số
Model	SV-NZ-WAV
Loại thiết bị	Twin-arm motorized waving jet module
Hiệu ứng	Synchronized Waving Greeting Water Effect
Số tay chuyển động	2
Chiều dài tay	Khoảng 2.000 mm / bên
Số vòi phun	6
Kích thước vòi	DN25
Bố trí	3 vòi / mỗi bên
Motor	1 motor chìm IP68
Vật liệu chính	SUS304 Stainless Steel
Kiểu lắp đặt	Submerged fountain installation
Điều khiển	Contactor / VFD / PLC / DMX / Art-Net tùy dự án
Chiều cao phun	Tính toán theo lưu lượng, cột áp và cấu hình dự án
Nguồn điện	Theo cấu hình motor và dự án
Bảo hành	12 tháng

---

Hệ thống hoàn chỉnh cần những thiết bị gì?

SV-NZ-WAV là module tạo hiệu ứng. Để xây dựng một hệ thống hoàn chỉnh, tùy dự án có thể cần thêm:

• bơm fountain;

• hệ thống đường ống;

• van điều tiết;

• khớp nối;

• hệ thống lọc;

• tủ điện;

• VFD;

• PLC hoặc controller;

• đèn LED underwater RGB/RGBW;

• hệ thống DMX/Art-Net;

• phần mềm lập trình nhạc nước;

• hệ thống âm thanh.

Smart Vision có thể thiết kế toàn bộ hệ thống thay vì chỉ cung cấp riêng module vòi phun.

---

SV-NZ-WAV trong hệ sinh thái Water Show của Smart Vision

Một chương trình nhạc nước chuyên nghiệp thường không dựa trên một hiệu ứng duy nhất.

SV-NZ-WAV có thể kết hợp với các nhóm thiết bị khác như:

• vòi phun tia thẳng;

• vòi phun tháp;

• vòi phun bọt khí;

• vòi phun hình quạt;

• vòi phun xoay;

• vòi pháo hoa;

• vòi phun chuyển động;

• hệ thống Digital Water Curtain;

• bơm điều khiển DMX;

• đèn LED underwater;

• controller Smart Vision.

Khi các module được lập trình chung trên cùng một timeline, hệ thống nước có thể hoạt động giống như một sân khấu biểu diễn thực sự.

---

Thiết kế theo từng dự án

Không có một cấu hình thủy lực duy nhất phù hợp với tất cả công trình.

Vì vậy trước khi sản xuất hoặc lựa chọn thiết bị, Smart Vision thường căn cứ vào:

• kích thước hồ;

• chiều sâu nước;

• chiều cao tia nước mong muốn;

• khoảng cách khán giả;

• bán kính biểu diễn;

• số lượng module;

• nguồn điện;

• công suất bơm;

• điều kiện lắp đặt;

• yêu cầu choreography.

Sau đó mới xác định chính xác:

Pump Flow + Pump Head + Motor + Piping + Control System + Lighting

Cách tiếp cận này giúp module hoạt động đồng bộ với toàn bộ hệ thống thay vì được thiết kế như một thiết bị riêng lẻ.

---

Smart Vision – Musical Fountain & Water Show Technology

Smart Vision cung cấp giải pháp cho các hệ thống:

Musical Fountain • Water Show • Digital Water Curtain • Fountain Control • Dynamic Fountain Equipment

Từ thiết kế cơ khí, thủy lực, hệ thống điện đến phần mềm điều khiển, các thành phần có thể được tích hợp thành một hệ thống hoàn chỉnh theo yêu cầu của từng dự án.

Nếu công trình của bạn cần một hiệu ứng nước có chuyển động khác biệt so với các vòi phun truyền thống, SV-NZ-WAV Waving Greeting Fountain Module có thể trở thành một trong những điểm nhấn chính của chương trình.

---

Thông tin cần cung cấp để Smart Vision tính cấu hình

Để tính toán chính xác thiết bị, khách hàng hoặc đơn vị thiết kế có thể cung cấp:

1. Kích thước hồ phun

2. Bản vẽ CAD hoặc PDF

3. Chiều cao phun mong muốn

4. Số lượng module SV-NZ-WAV

5. Điện áp tại công trình

6. Vị trí lắp đặt

7. Yêu cầu điều khiển

8. Có hoặc không có hệ thống nhạc nước đồng bộ

9. Yêu cầu ánh sáng RGB/RGBW

10. Hình ảnh hoặc phối cảnh dự án

Từ các thông tin trên, Smart Vision có thể đề xuất cấu hình phù hợp cho hệ thống.

---

Model: SV-NZ-WAV
Product: Waving Greeting Fountain Module
Category: Dynamic Fountain Nozzle / Musical Fountain Equipment
Material: SUS304 Stainless Steel
Manufacturer / System Integrator: Smart Vision

Smart Vision – Water in Motion. Technology in Performance.

Kết hợp SV-NZ-WAV với các hiệu ứng chuyển động khác

Trong một hệ thống nhạc nước chuyên nghiệp, SV-NZ-WAV Waving Greeting Fountain Module có thể được sử dụng như một hiệu ứng chuyển động độc lập hoặc kết hợp với nhiều loại vòi động khác để xây dựng choreography phức tạp hơn.

Một số thiết bị đặc biệt phù hợp để kết hợp gồm:

SV-NZ-CNC1 – Vòi phun CNC 1D

SV-NZ-CNC1 One Dimensional CNC Nozzle là vòi phun chuyển động một trục, cho phép thay đổi hướng tia nước theo chương trình điều khiển.

Khi bố trí xen kẽ SV-NZ-CNC1 với SV-NZ-WAV, hệ thống có thể tạo các lớp chuyển động khác nhau: SV-NZ-WAV đảm nhiệm hiệu ứng hai tay vẫy đồng bộ, trong khi các vòi CNC 1D tạo chuyển động độc lập theo từng vị trí.

Xem thêm: SV-NZ-CNC1 – Vòi phun CNC 1D

---

SV-NZ-CNC2 – Vòi phun CNC 2D

Đối với những water show yêu cầu chuyển động phức tạp hơn, SV-NZ-CNC2 Two-Dimensional CNC Nozzle cho phép điều khiển tia nước theo hai chiều chuyển động.

Sự kết hợp giữa:

SV-NZ-WAV + SV-NZ-CNC1 + SV-NZ-CNC2

có thể tạo ra nhiều lớp hiệu ứng khác nhau trong cùng một chương trình:

• chuyển động vẫy hai cánh;

• chuyển động tia nước một trục;

• chuyển động tia nước hai trục;

• chuyển động đối xứng;

• chuyển động lệch pha;

• hiệu ứng wave;

• chuyển động theo nhịp nhạc.

Xem thêm: SV-NZ-CNC2 – Vòi phun CNC 2D

---

Kết hợp với đèn LED âm nước RGB/RGBW

Chuyển động của nước trở nên nổi bật hơn nhiều khi được đồng bộ với hệ thống ánh sáng dưới nước.

Đối với các vòi fountain, Smart Vision có thể sử dụng dòng SV-FR Fountain Ring Underwater LED Light. Đây là dạng đèn vòng được thiết kế để lắp quanh vị trí vòi phun, giúp ánh sáng bám trực tiếp theo cột nước.

Một số model có thể tham khảo gồm:

• SV-FR-170GK

• SV-FR-190GK

• SV-FR-215GK

• SV-FR-250GK

Các dòng này sử dụng kết cấu inox, phù hợp môi trường fountain và có cấp bảo vệ cao cho ứng dụng dưới nước.

Ví dụ:

Xem thêm: SV-FR-215GK – Đèn LED âm nước dạng vòng cho đài phun

Khi kết hợp hệ thống điều khiển, màu sắc của đèn có thể thay đổi đồng thời với chuyển động của SV-NZ-WAV, tạo hiệu ứng:

Motion + Water + RGB/RGBW Light + Music

thay vì chỉ là chuyển động cơ khí đơn thuần.

---

Đèn LED spotlight cho các lớp ánh sáng phụ

Ngoài đèn vòng fountain, các dòng SV-UL Underwater LED Spotlight có thể được bố trí dưới hồ hoặc hướng vào vùng biểu diễn để bổ sung lớp ánh sáng nền.

Ví dụ:

SV-UL-170G Underwater LED Spotlight

phù hợp cho các vị trí cần chiếu sáng độc lập mà không nhất thiết lắp đồng tâm với vòi phun.

Xem thêm: SV-UL-170G – Đèn LED âm nước spotlight inox

Sự kết hợp giữa đèn vòng và spotlight giúp hệ thống có cả:

• ánh sáng bám theo tia nước;

• ánh sáng nền;

• ánh sáng vùng;

• và chuyển màu đồng bộ theo chương trình.

---

Một cấu hình water show điển hình

Một hệ thống biểu diễn có thể được xây dựng theo cấu trúc:

SV-NZ-WAV
↓
Hiệu ứng vẫy chào / chuyển động cánh

SV-NZ-CNC1
↓
Chuyển động vòi phun 1D

SV-NZ-CNC2
↓
Chuyển động vòi phun 2D

SV-FR Fountain Ring LED
↓
Ánh sáng RGB/RGBW theo từng tia nước

Underwater LED Spotlight
↓
Ánh sáng nền và lớp không gian

Smart Vision Controller / DMX / Art-Net
↓
Đồng bộ nước – chuyển động – ánh sáng – âm nhạc

Cách kết hợp này giúp hệ thống không chỉ có nhiều loại vòi phun mà thực sự trở thành một dynamic water show system có nhiều lớp chuyển động và ánh sáng.
