SV-NZ-AFRVòi phun bọt tuyết

Dòng Vòi phun bọt tuyết với nhiều size DN, thông số thủy lực và cấu hình chọn cho dự án nhạc nước.

nozzlesSV-NZ-AFRYêu cầu báo giá

Chọn cấu hình vòi phun

Size / đầu nối Đầu nối Chiều cao phun Lưu lượng Áp lực / cột áp Kích thước A/B/C/D Số lượng

HÌNH ẢNH SẢN PHẨM

Catalogue, hình kỹ thuật & bản vẽ

ĐÃ CÓ TÀI LIỆU

Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.

Kiểu lắp đặt	Threaded / adjustable joint
Trang catalogue	8

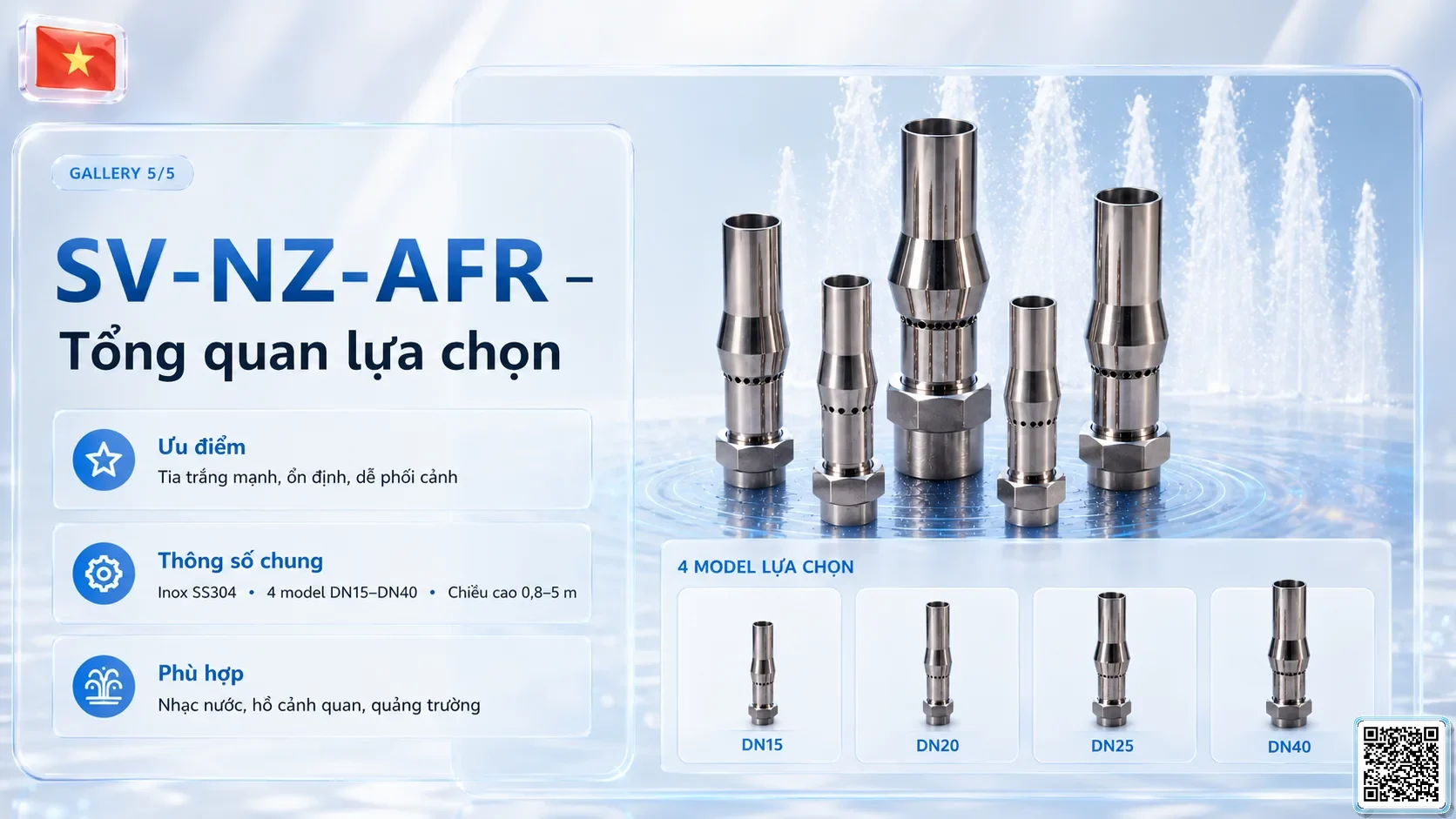

Nozzle Type	SV-NZ-AFR Aerated Frost Shape Nozzle
Vật liệu	SS304
Available Sizes	DN15 / 1/2 inch / DN20 / 3/4 inch / DN25 / 1 inch / DN40 / 1.5 inch
Variant Models	SV-NZ-AFR-15 / SV-NZ-AFR-20 / SV-NZ-AFR-25 / SV-NZ-AFR-40
Chiều cao phun	0.8–2.5 m / 0.8–3 m / 0.8–4 m / 0.8–5 m
Flow Rate	2.7–3.5 m³/h / 3.4–5.4 m³/h / 5.2–10.5 m³/h / 7.6–15 m³/h
Pressure Head	50–100 kPa / 50–120 kPa / 50–150 kPa / 50–200 kPa
Spray Diameter	Single jet
Dimension A	144 mm / 170 mm / 190 mm / 198 mm
Dimension B	37 mm / 42.5 mm / 45.6 mm / 54 mm
Dimension C	19 mm / 24 mm / 30.3 mm / 33.7 mm
Dimension D	23.5 mm / 28.5 mm / 36 mm / 39 mm

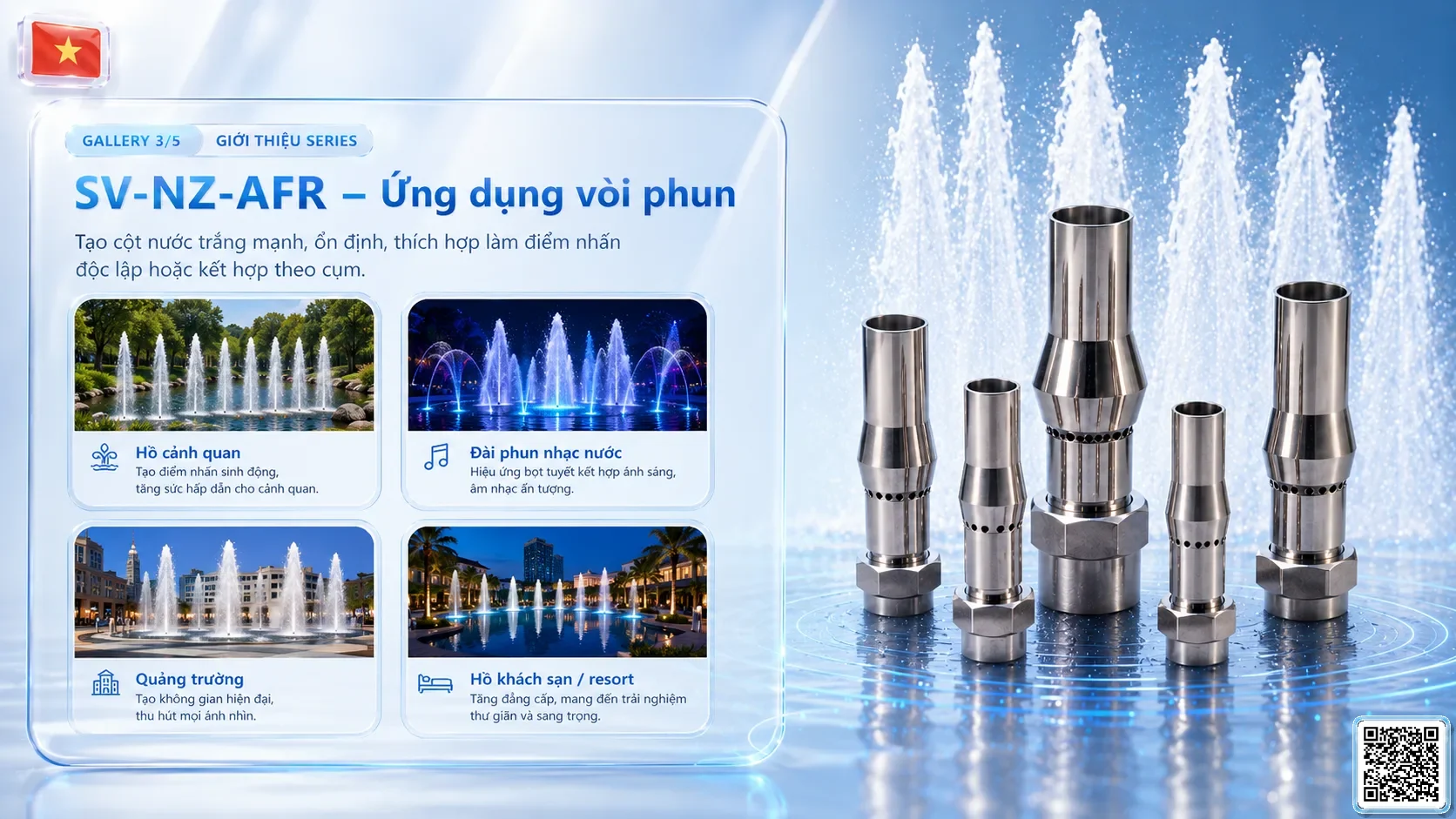

Vòi bọt trắng dạng sương tuyết chuyên dùng cho dự án nhạc nước, đài phun cảnh quan và water-show SmartVision.

Sẵn sàng tích hợp dự án:

Thuận tiện đưa vào bản vẽ CAD, bố trí khoảng cách vòi và phối hợp thi công.

Phù hợp vận hành lâu dài cho hồ phun nước và công trình ngoài trời.

Hiệu ứng nướctia bọt trắng đục, đầy và dày.
Phù hợphiệu ứng dễ nhìn ban ngày, hồ nông, resort và đài phun cảnh quan công cộng.
Lắp đặtThreaded / adjustable joint
Kết cấuinox SS304 / thân kim loại tiêu chuẩn dự án
Tích hợpdự phòng mực nước, chọn bơm và tùy chọn đèn âm nước.
Tương thích đèn âm nước, đèn sàn khô/vòng đèn, vùng màu DMX và quy trình điều khiển show SmartVision.
Sẵn sàng cho BOQ, tính toán thủy lực, chia zone, bản vẽ lắp đặt và báo giá dự án.

✅ SmartVision hỗ trợ chọn vòi, tính bơm/cột áp, quy hoạch tủ điều khiển, tuyến cáp và bộ hồ sơ đề xuất hoàn chỉnh.

CẤU HÌNH SẢN PHẨM

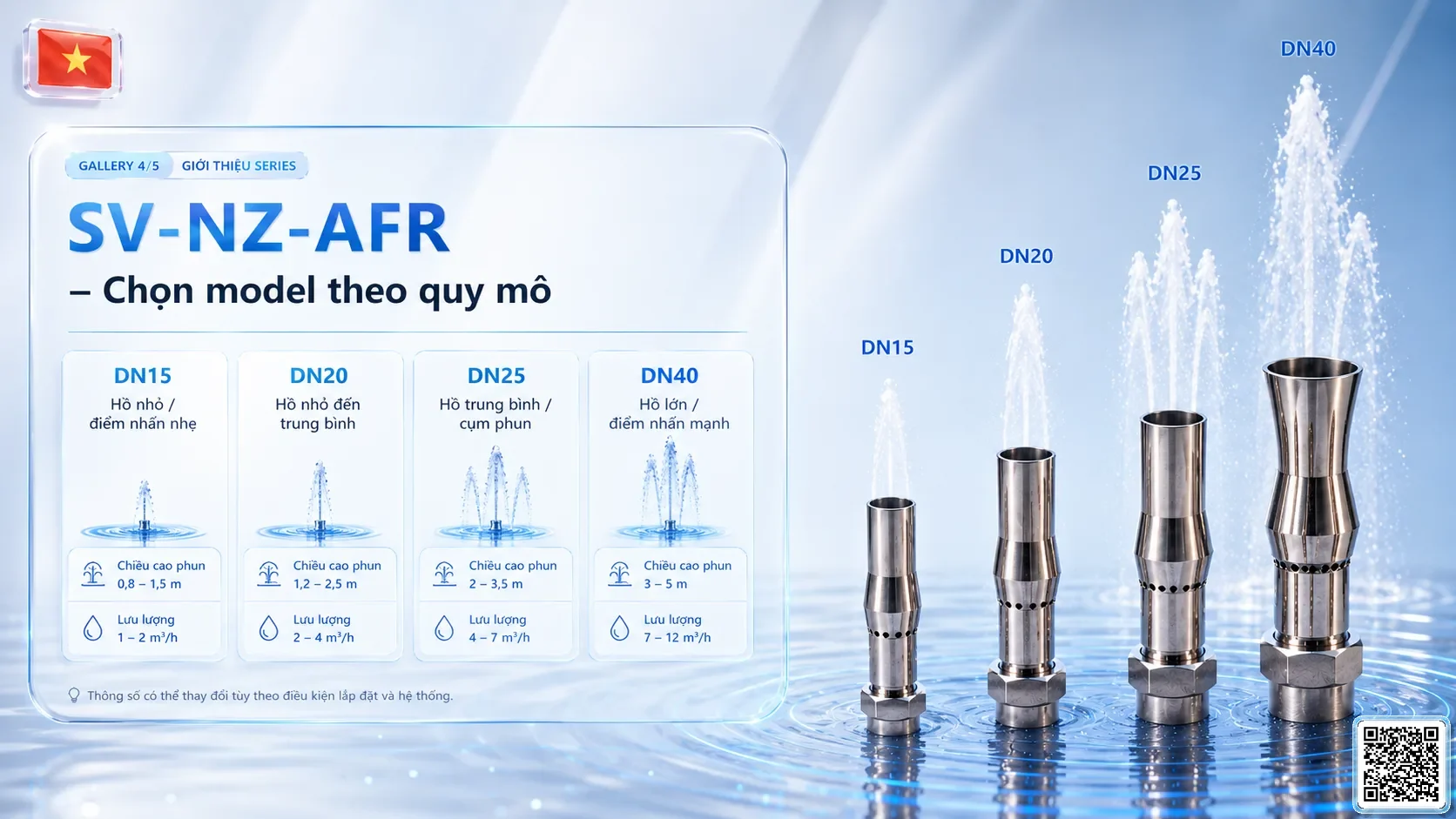

Tổng số size vòi: 4

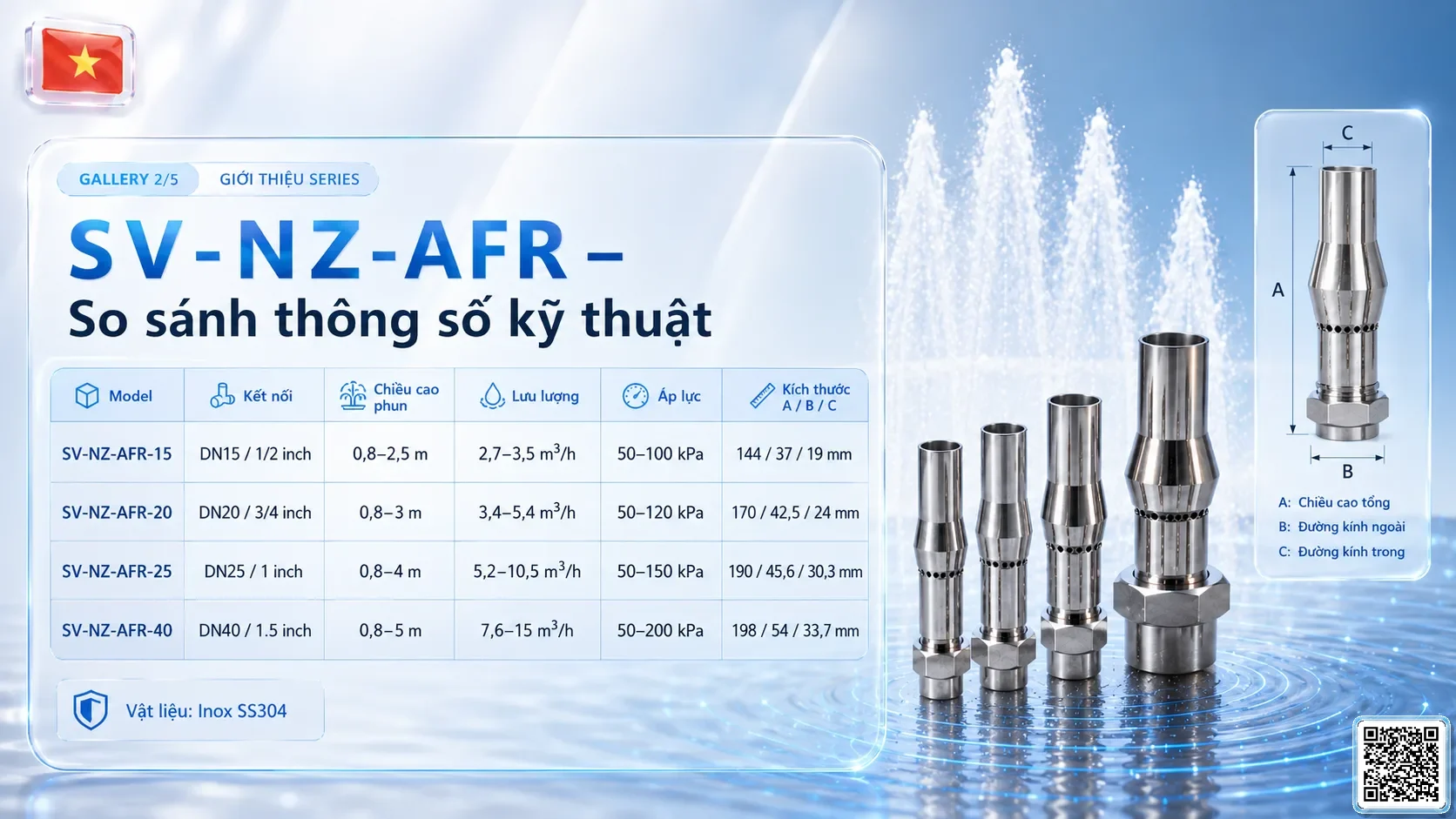

Cấu hình	Đầu nối	Chiều cao phun	Lưu lượng	Áp lực / cột áp	Đường kính phun	A / B / C / D
SV-NZ-AFR-15 SV-NZ-AFR-15	DN15 / 1/2 inch	0.8–2.5 m	2.7–3.5 m³/h	50–100 kPa	Single jet	144 mm / 37 mm / 19 mm / 23.5 mm
SV-NZ-AFR-20 SV-NZ-AFR-20	DN20 / 3/4 inch	0.8–3 m	3.4–5.4 m³/h	50–120 kPa	Single jet	170 mm / 42.5 mm / 24 mm / 28.5 mm
SV-NZ-AFR-25 SV-NZ-AFR-25	DN25 / 1 inch	0.8–4 m	5.2–10.5 m³/h	50–150 kPa	Single jet	190 mm / 45.6 mm / 30.3 mm / 36 mm
SV-NZ-AFR-40 SV-NZ-AFR-40	DN40 / 1.5 inch	0.8–5 m	7.6–15 m³/h	50–200 kPa	Single jet	198 mm / 54 mm / 33.7 mm / 39 mm
