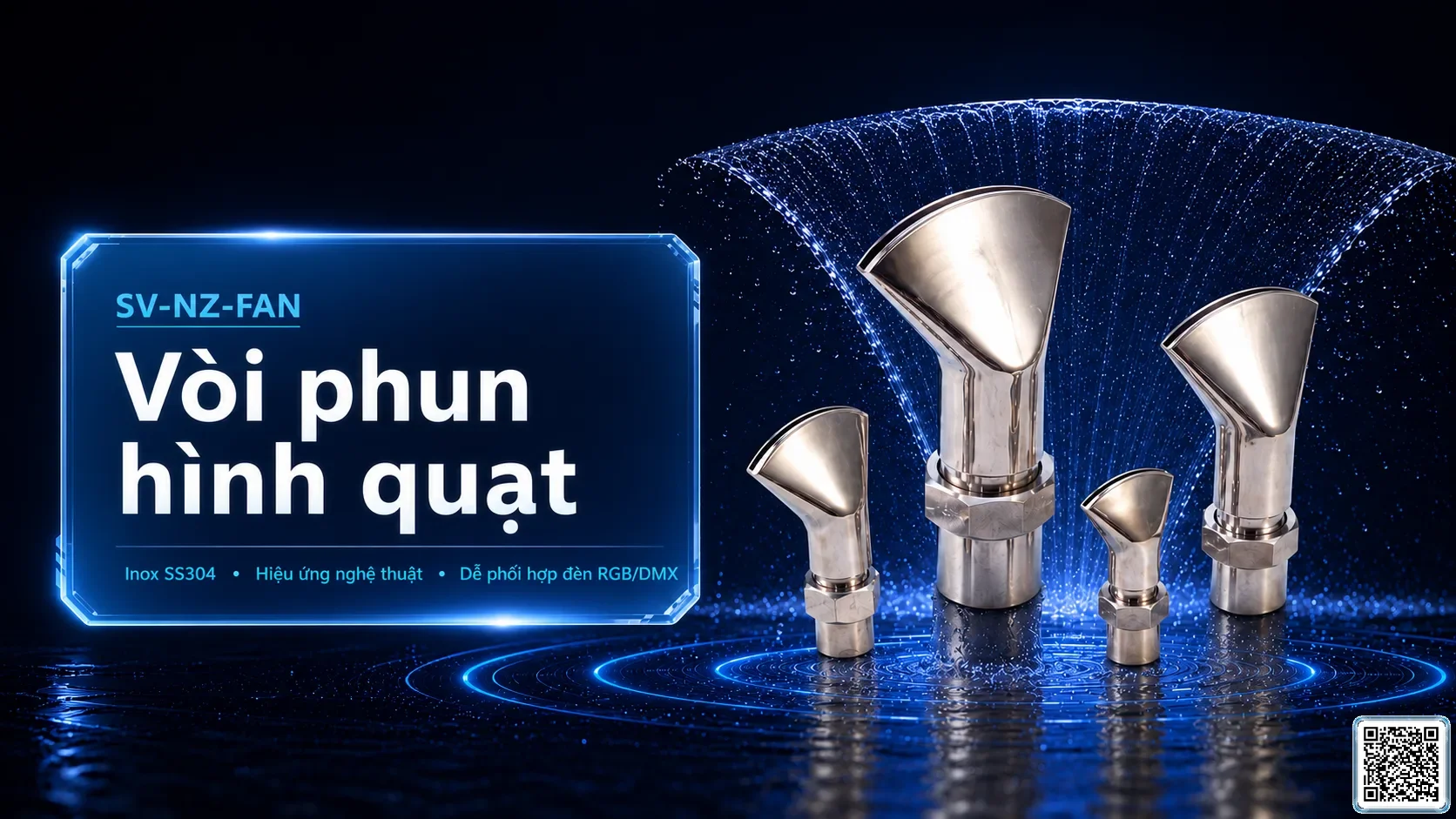

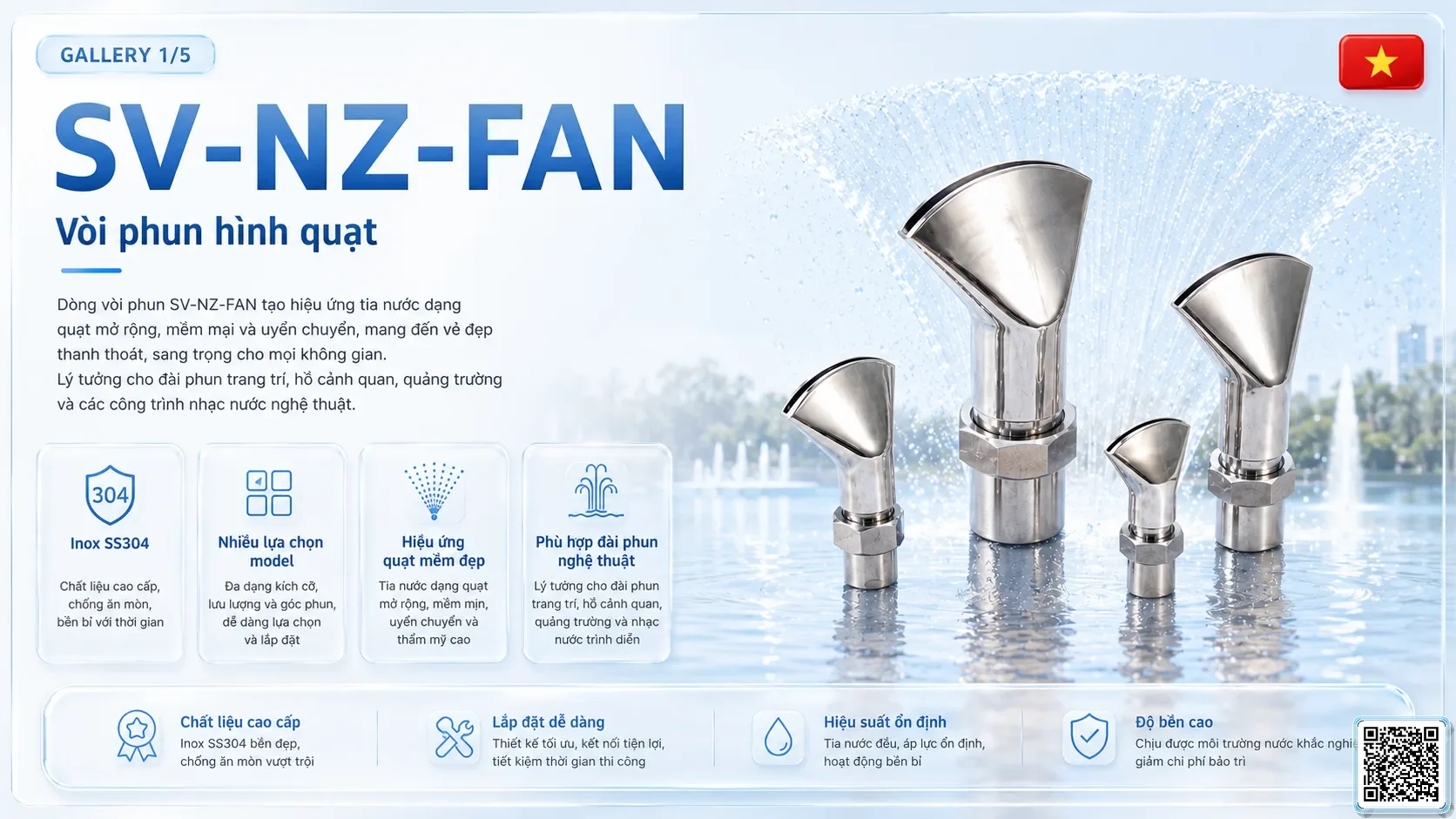

SV-NZ-FANVòi phun hình quạt

Dòng Vòi phun hình quạt với nhiều size DN, thông số thủy lực và cấu hình chọn cho dự án nhạc nước.

nozzlesSV-NZ-FANYêu cầu báo giá

Chọn cấu hình vòi phun

Size / đầu nối Đầu nối Chiều cao phun Lưu lượng Áp lực / cột áp Kích thước A/B/C/D Số lượng

Thêm vào BOM dự án

👁 98⬇ Tải catalogue

HÌNH ẢNH SẢN PHẨM

Catalogue, hình kỹ thuật & bản vẽ

ĐÃ CÓ TÀI LIỆU

Catalogue / CAD đã sẵn sàng

Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.

⬇ Tải catalogue

Thông số kỹ thuật

Kiểu lắp đặt	Threaded / adjustable joint
Trang catalogue	6
Nozzle Type	SV-NZ-FAN Fan-Shaped Nozzle
Vật liệu	SS304
Available Sizes	DN20 / 3/4 inch / DN25 / 1 inch / DN40 / 1.5 inch / DN50 / 2 inch
Variant Models	SV-NZ-FAN-20 / SV-NZ-FAN-25 / SV-NZ-FAN-40 / SV-NZ-FAN-50 / SV-NZ-FAN-20-8116 / SV-NZ-FAN-25-8117 / SV-NZ-FAN-40-8118 / SV-NZ-FAN-50-8119 / SV-NZ-FAN-20-8020 / SV-NZ-FAN-25-8021 / SV-NZ-FAN-40-8022
Chiều cao phun	Refer to parameter table / 0.2–0.6 m / 0.2–0.8 m / 0.2–1.3 m
Flow Rate	Refer to parameter table / 2.4–6 m³/h / 6.8–21.9 m³/h / 10–27.9 m³/h / 12.6–41 m³/h
Pressure Head	Refer to parameter table / 20–50 kPa / 20–80 kPa / 20–150 kPa
Spray Diameter	Fan covering diameter / 0.4-0.8 / 0.6-1.2 / 0.8-1.5 / 1.0-2.2 / Upright fan-shaped water film
Dimension A	83 mm / 110 mm / 157 mm / 167 mm
Dimension B	78.4 mm / 100.4 mm / 143.5 mm / 160 mm
Dimension C	3 mm / 3.5 mm / 4 mm / 6.5 mm
Dimension D	73.5 mm / 94 mm / 140 mm / 154 mm

Tích hợp dự án

Vòi hình quạt chuyên dùng cho dự án nhạc nước, đài phun cảnh quan và water-show SmartVision.

Sẵn sàng tích hợp dự án:

Thuận tiện đưa vào bản vẽ CAD, bố trí khoảng cách vòi và phối hợp thi công.

Phù hợp vận hành lâu dài cho hồ phun nước và công trình ngoài trời.

Hiệu ứng nướcmàng nước rộng dạng quạt.
Phù hợpmàn nước nền, mép tuyến tính, lớp sân khấu và màn cảnh quan.
Lắp đặtThreaded / adjustable joint
Kết cấuinox SS304 / thân kim loại tiêu chuẩn dự án
Tích hợpchỉnh góc, khoảng cách hàng vòi, chia zone bơm và chiếu sáng trước/sau.
Tương thích đèn âm nước, đèn sàn khô/vòng đèn, vùng màu DMX và quy trình điều khiển show SmartVision.
Sẵn sàng cho BOQ, tính toán thủy lực, chia zone, bản vẽ lắp đặt và báo giá dự án.

✅ SmartVision hỗ trợ chọn vòi, tính bơm/cột áp, quy hoạch tủ điều khiển, tuyến cáp và bộ hồ sơ đề xuất hoàn chỉnh.

CẤU HÌNH SẢN PHẨM

Thông số kỹ thuật theo model / kích thước

Tổng số size vòi: 11

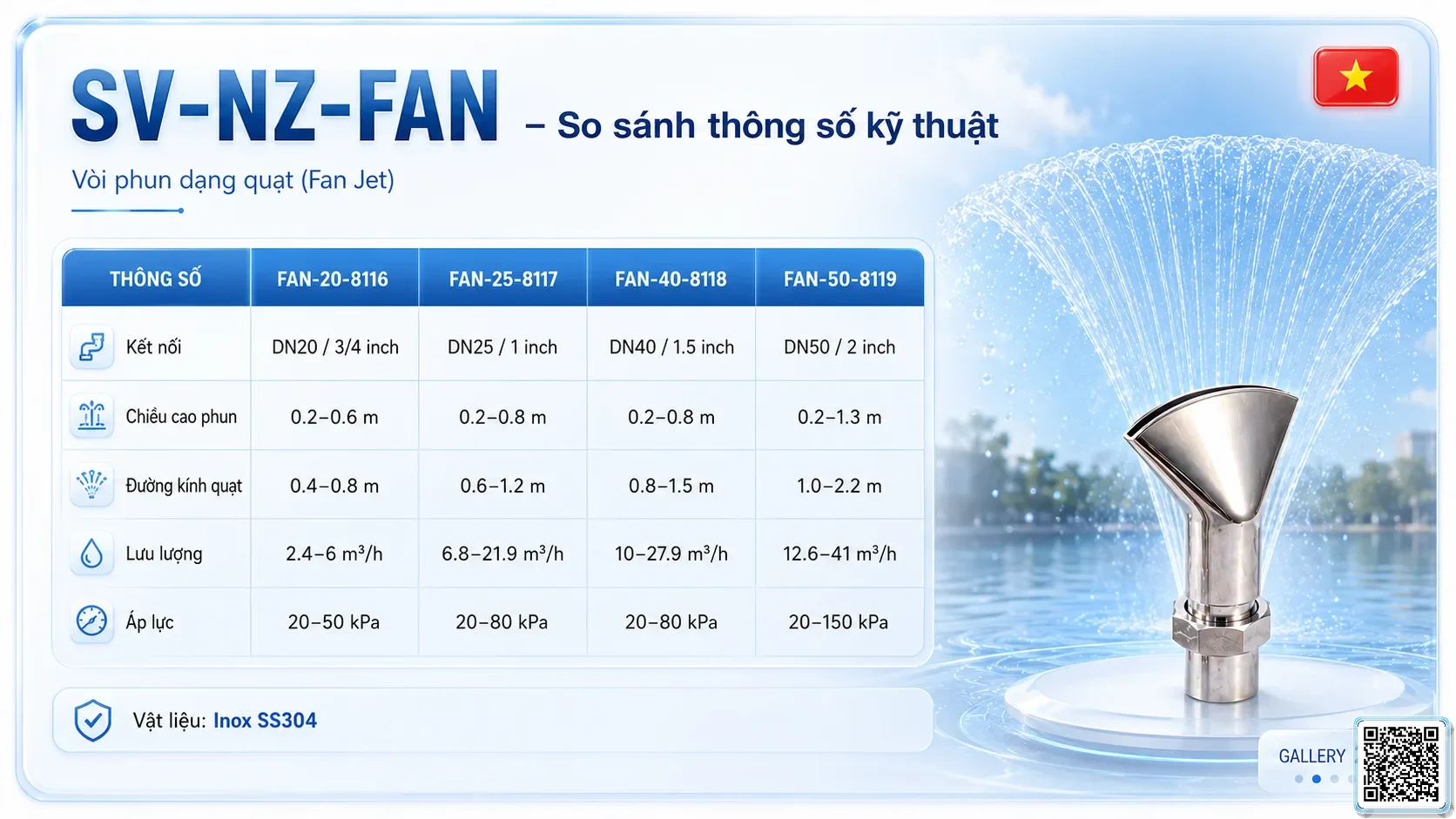

Cấu hình	Đầu nối	Chiều cao phun	Lưu lượng	Áp lực / cột áp	Đường kính phun	A / B / C / D
SV-NZ-FAN-20 SV-NZ-FAN-20	DN20 / 3/4 inch	Refer to parameter table	Refer to parameter table	Refer to parameter table	Fan covering diameter
SV-NZ-FAN-25 SV-NZ-FAN-25	DN25 / 1 inch	Refer to parameter table	Refer to parameter table	Refer to parameter table	Fan covering diameter
SV-NZ-FAN-40 SV-NZ-FAN-40	DN40 / 1.5 inch	Refer to parameter table	Refer to parameter table	Refer to parameter table	Fan covering diameter
SV-NZ-FAN-50 SV-NZ-FAN-50	DN50 / 2 inch	Refer to parameter table	Refer to parameter table	Refer to parameter table	Fan covering diameter

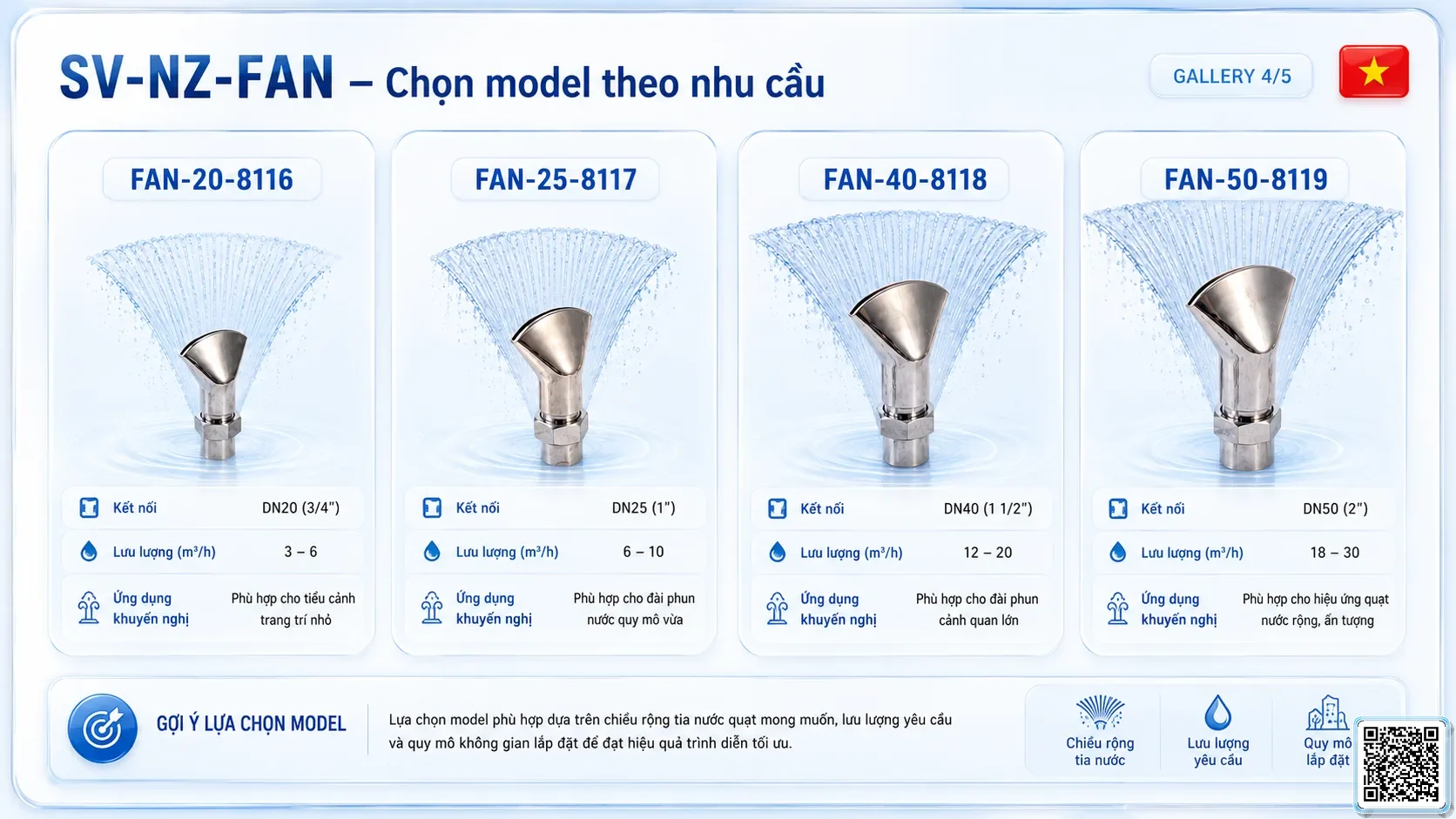

SV-NZ-FAN-20-8116 SV-NZ-FAN-20-8116	DN20 / 3/4 inch	0.2–0.6 m	2.4–6 m³/h	20–50 kPa	0.4-0.8	83 mm / 78.4 mm / 3 mm / 73.5 mm
SV-NZ-FAN-25-8117 SV-NZ-FAN-25-8117	DN25 / 1 inch	0.2–0.8 m	6.8–21.9 m³/h	20–80 kPa	0.6-1.2	110 mm / 100.4 mm / 3.5 mm / 94 mm
SV-NZ-FAN-40-8118 SV-NZ-FAN-40-8118	DN40 / 1.5 inch	0.2–0.8 m	10–27.9 m³/h	20–80 kPa	0.8-1.5	157 mm / 143.5 mm / 4 mm / 140 mm
SV-NZ-FAN-50-8119 SV-NZ-FAN-50-8119	DN50 / 2 inch	0.2–1.3 m	12.6–41 m³/h	20–150 kPa	1.0-2.2	167 mm / 160 mm / 6.5 mm / 154 mm
SV-NZ-FAN-20-8020 SV-NZ-FAN-20-8020	DN20 / 3/4 inch	Refer to parameter table	Refer to parameter table	Refer to parameter table	Upright fan-shaped water film
SV-NZ-FAN-25-8021 SV-NZ-FAN-25-8021	DN25 / 1 inch	Refer to parameter table	Refer to parameter table	Refer to parameter table	Upright fan-shaped water film
SV-NZ-FAN-40-8022 SV-NZ-FAN-40-8022	DN40 / 1.5 inch	Refer to parameter table	Refer to parameter table	Refer to parameter table	Upright fan-shaped water film
