● SMARTVISION EQUIPMENT

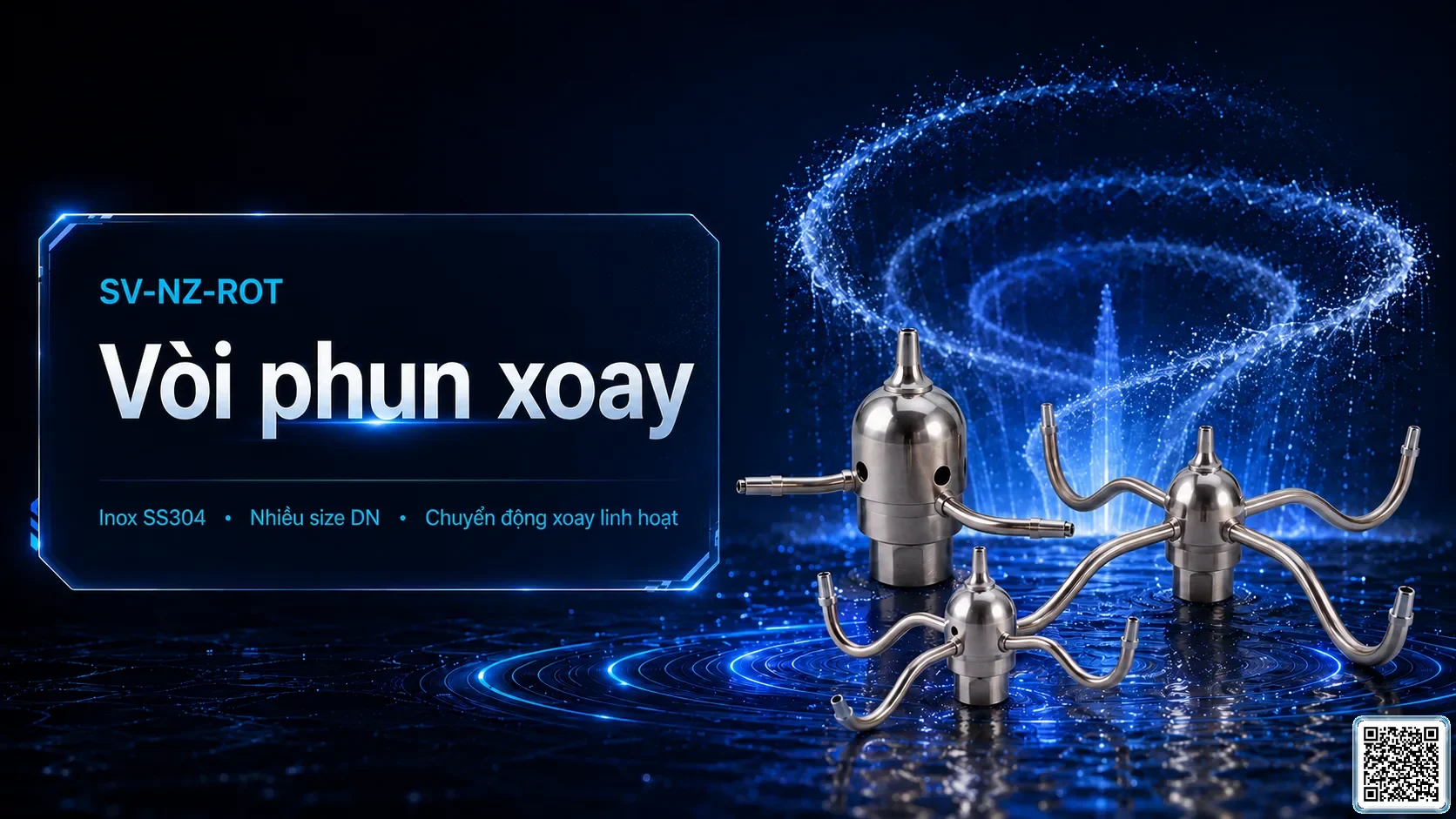

SV-NZ-ROTVòi phun xoay

Dòng Vòi phun xoay với nhiều size DN, thông số thủy lực và cấu hình chọn cho dự án nhạc nước.

nozzlesSV-NZ-ROTYêu cầu báo giá

Chọn cấu hình vòi phun

Size / đầu nối Đầu nối Chiều cao phun Lưu lượng Áp lực / cột áp Kích thước A/B/C/D Số lượng

HÌNH ẢNH SẢN PHẨM

Catalogue, hình kỹ thuật & bản vẽ

ĐÃ CÓ TÀI LIỆU

Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.

Kiểu lắp đặt	Threaded / fixed mounting
Trang catalogue	5

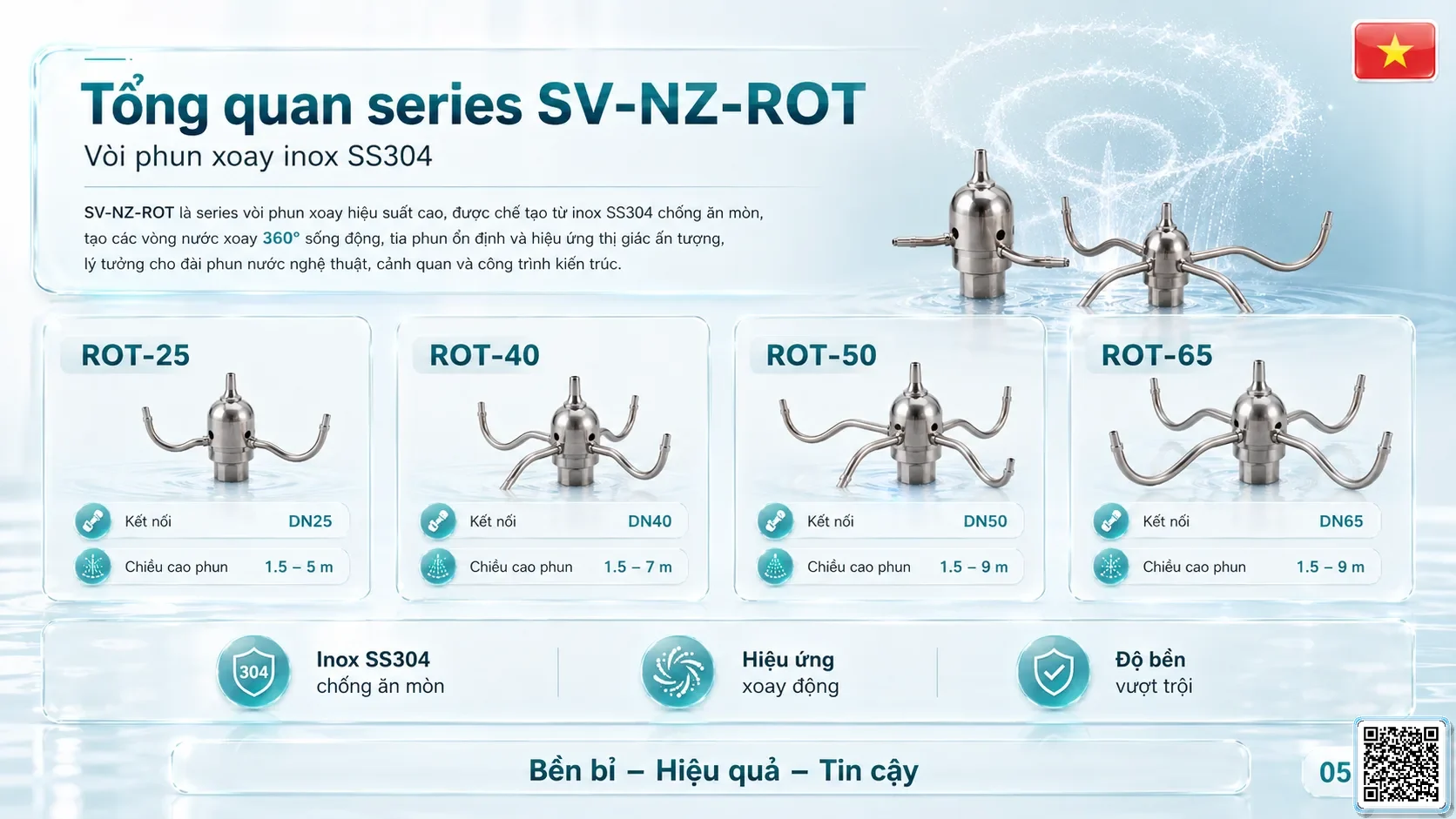

Nozzle Type	SV-NZ-ROT Rotary Nozzle
Vật liệu	SS304
Available Sizes	DN25 / 1 inch / DN40 / 1.5 inch / DN50 / 2 inch / DN65 / 2.5 inch
Variant Models	SV-NZ-ROT-25 / SV-NZ-ROT-40 / SV-NZ-ROT-50 / SV-NZ-ROT-65
Chiều cao phun	1.5–5 m / 1.5–7 m / 1.5–9 m
Flow Rate	2.2–4.2 m³/h / 3.4–8.5 m³/h / 14.5–27.4 m³/h / 19.8–38.9 m³/h
Pressure Head	40–80 kPa / 40–120 kPa / 40–150 kPa
Spray Diameter	0.5-1 / 1.0-1.5 / 1.5-2.0 / 2.0-3.0
Dimension A	122 mm / 136 mm / 153 mm / 195 mm
Dimension B	55.8 mm / 67.9 mm / 84 mm / 110 mm
Dimension C	426 mm / 441 mm / 460 mm / 890 mm
Dimension D	6 mm / 8 mm / 12 mm

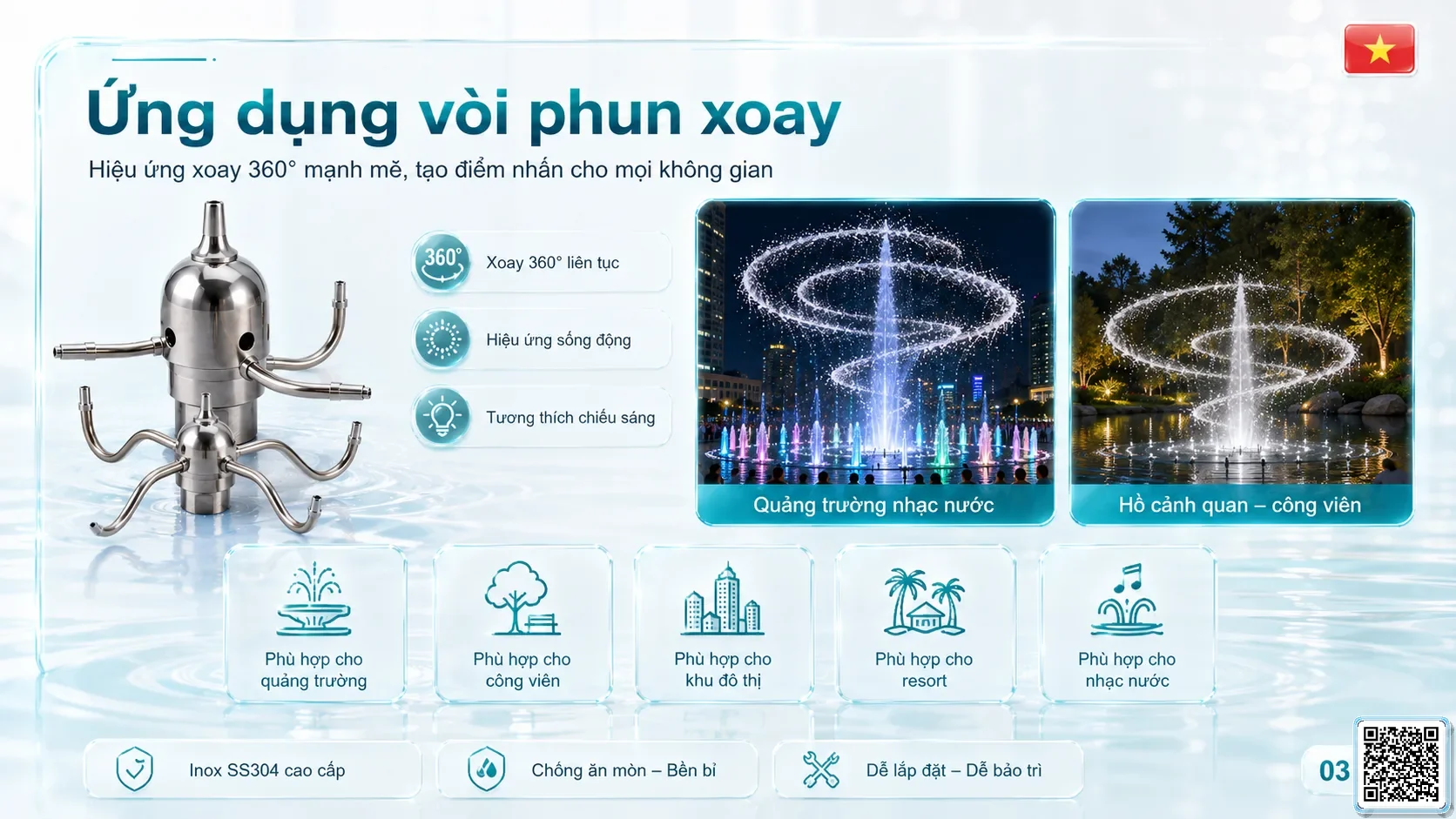

Vòi xoay chuyên dùng cho dự án nhạc nước, đài phun cảnh quan và water-show SmartVision.

Sẵn sàng tích hợp dự án:

Thuận tiện đưa vào bản vẽ CAD, bố trí khoảng cách vòi và phối hợp thi công.

Phù hợp vận hành lâu dài cho hồ phun nước và công trình ngoài trời.

Hiệu ứng nướccác đường nước xoắn chuyển động.
Phù hợpđài phun quảng trường động, cảnh quan resort và cảnh nhạc nước có chuyển động.
Lắp đặtThreaded / fixed mounting
Kết cấuinox SS304 / thân kim loại tiêu chuẩn dự án
Tích hợpxoay thủy lực, khớp áp lực bơm và biên đạo ánh sáng màu.
Tương thích đèn âm nước, đèn sàn khô/vòng đèn, vùng màu DMX và quy trình điều khiển show SmartVision.
Sẵn sàng cho BOQ, tính toán thủy lực, chia zone, bản vẽ lắp đặt và báo giá dự án.

✅ SmartVision hỗ trợ chọn vòi, tính bơm/cột áp, quy hoạch tủ điều khiển, tuyến cáp và bộ hồ sơ đề xuất hoàn chỉnh.

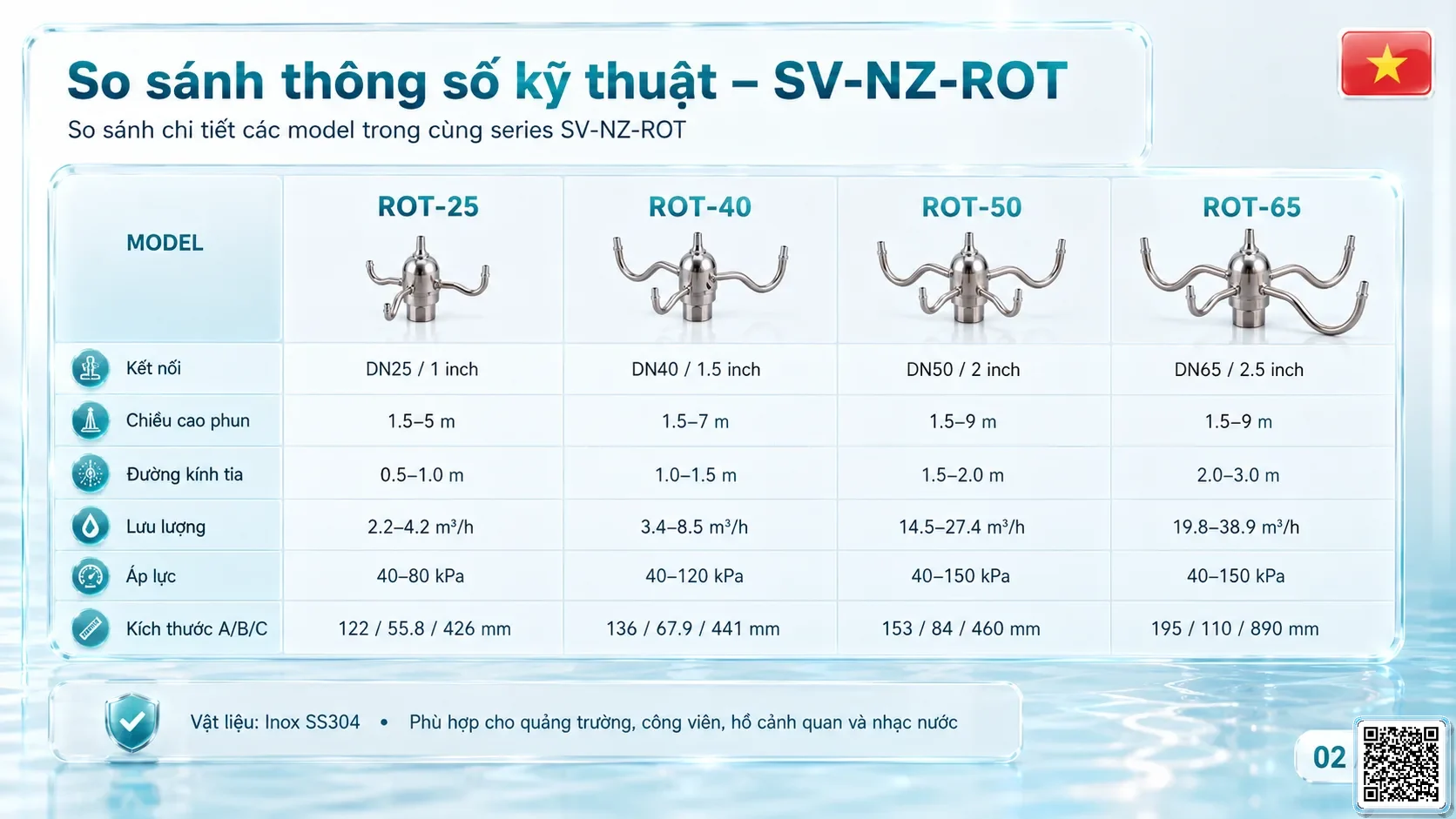

CẤU HÌNH SẢN PHẨM

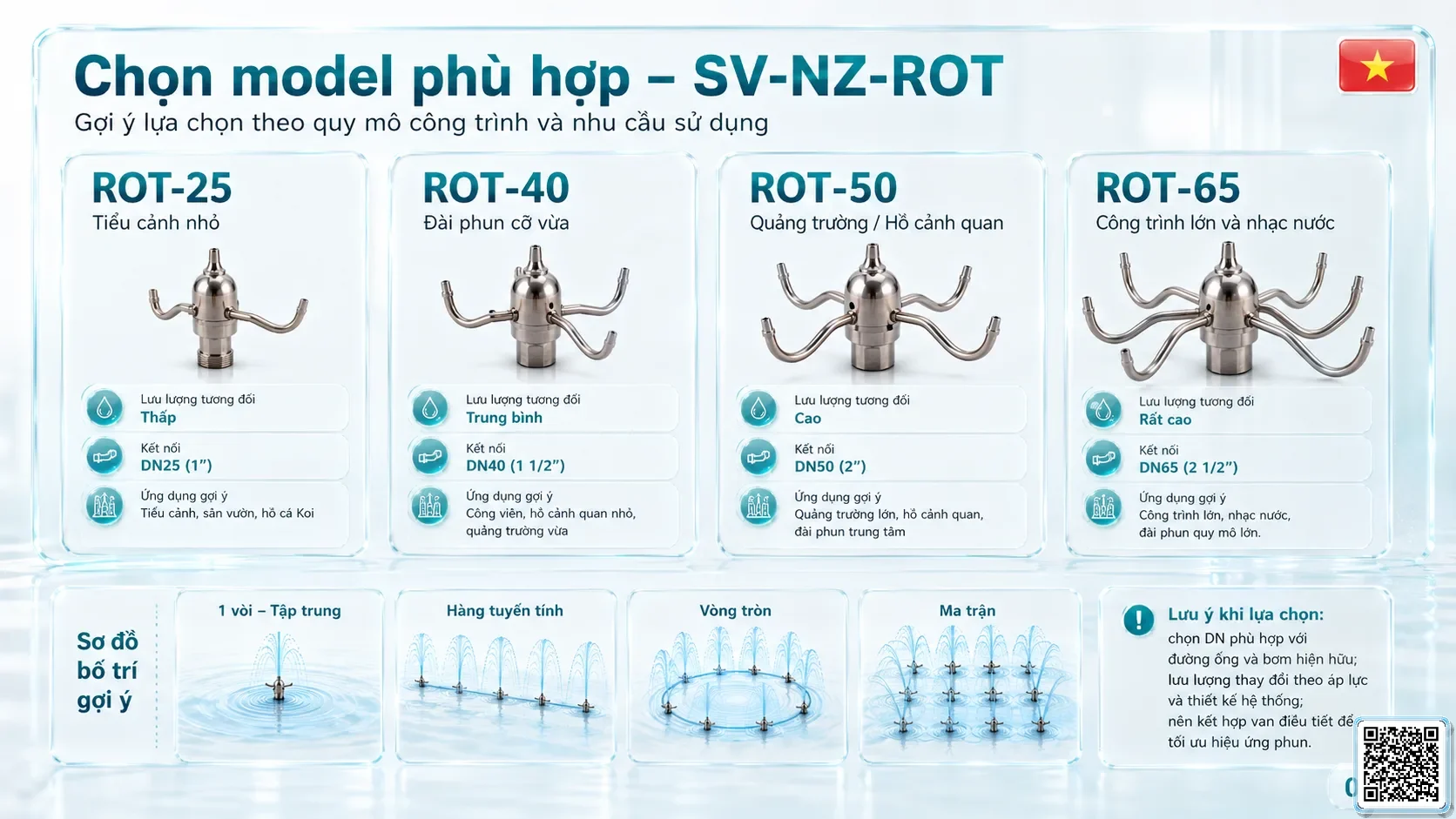

Tổng số size vòi: 4

Cấu hình	Đầu nối	Chiều cao phun	Lưu lượng	Áp lực / cột áp	Đường kính phun	A / B / C / D
SV-NZ-ROT-25 SV-NZ-ROT-25	DN25 / 1 inch	1.5–5 m	2.2–4.2 m³/h	40–80 kPa	0.5-1	122 mm / 55.8 mm / 426 mm / 6 mm
SV-NZ-ROT-40 SV-NZ-ROT-40	DN40 / 1.5 inch	1.5–7 m	3.4–8.5 m³/h	40–120 kPa	1.0-1.5	136 mm / 67.9 mm / 441 mm / 8 mm
SV-NZ-ROT-50 SV-NZ-ROT-50	DN50 / 2 inch	1.5–9 m	14.5–27.4 m³/h	40–150 kPa	1.5-2.0	153 mm / 84 mm / 460 mm / 8 mm
SV-NZ-ROT-65 SV-NZ-ROT-65	DN65 / 2.5 inch	1.5–9 m	19.8–38.9 m³/h	40–150 kPa	2.0-3.0	195 mm / 110 mm / 890 mm / 12 mm
