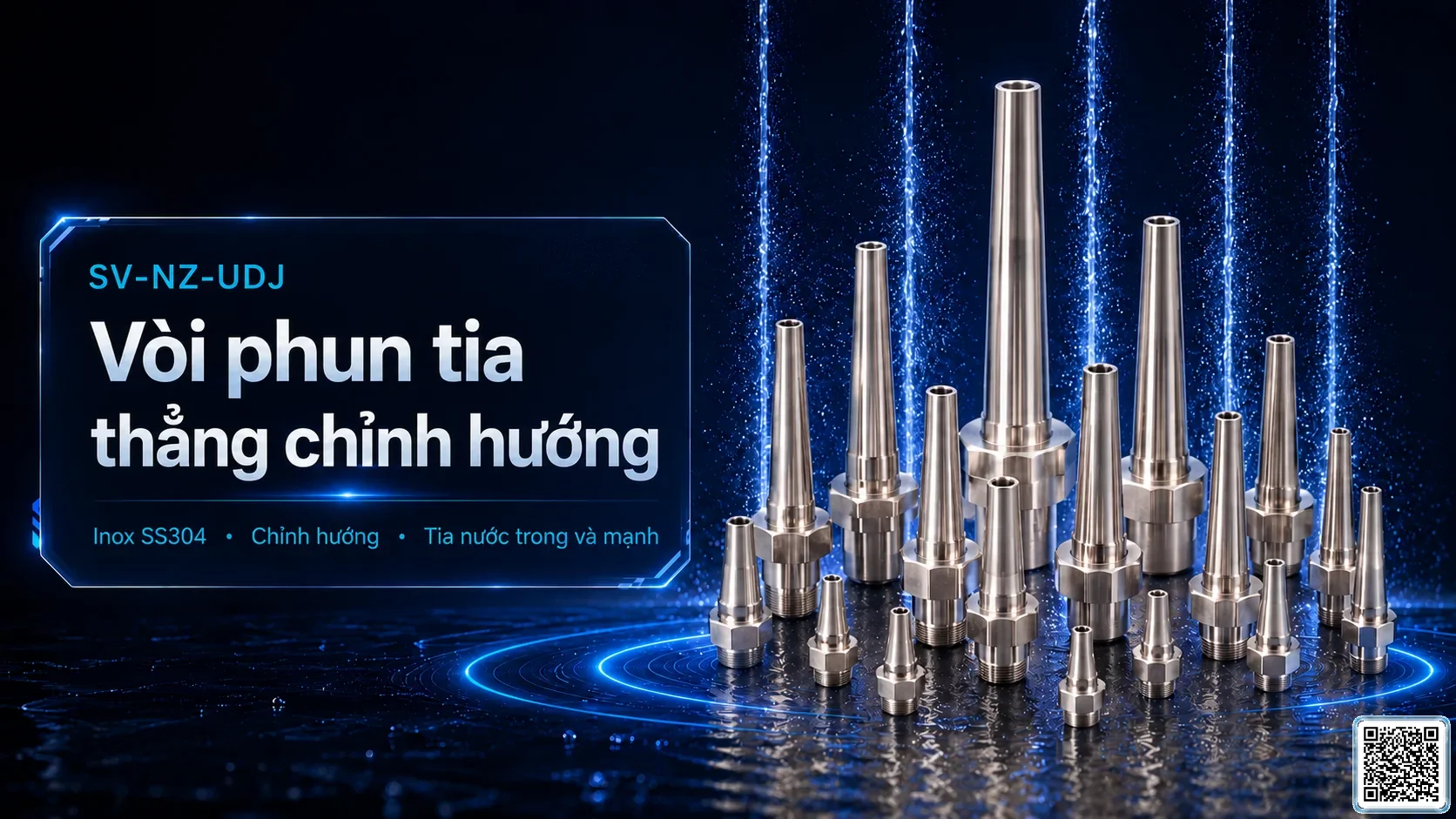

SV-NZ-UDJVòi phun tia thẳng chỉnh hướng

Name: SV-NZ-UDJ Vòi phun tia thẳng chỉnh hướng
Brand: SmartVision
SKU: SV-NZ-UDJ
Availability: InStock

Dòng Vòi phun tia thẳng chỉnh hướng với nhiều size DN, thông số thủy lực và cấu hình chọn cho dự án nhạc nước.

nozzlesSV-NZ-UDJYêu cầu báo giá

Chọn cấu hình vòi phun

Size / đầu nối Đầu nối Chiều cao phun Lưu lượng Áp lực / cột áp Kích thước A/B/C/D Số lượng

HÌNH ẢNH SẢN PHẨM

Catalogue, hình kỹ thuật & bản vẽ

ĐÃ CÓ TÀI LIỆU

Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.

Kiểu lắp đặt	Threaded / adjustable joint
Trang catalogue	2
Nozzle Type	SV-NZ-UDJ Universal Direct Injection Nozzle
Vật liệu	SS304
Available Sizes	DN15 / 1/2 inch / DN20 / 3/4 inch / DN25 / 1 inch / DN40 / 1.5 inch / DN50 / 2 inch / DN65 / 2.5 inch / DN80 / 3 inch / DN100 / 4 inch
Variant Models	SV-NZ-UDJ-15 / SV-NZ-UDJ-20 / SV-NZ-UDJ-25 / SV-NZ-UDJ-40 / SV-NZ-UDJ-50 / SV-NZ-UDJ-65 / SV-NZ-UDJ-80 / SV-NZ-UDJ-100
Chiều cao phun	1–4 m / 1–5 m / 1–6 m / 1–15 m / 1–20 m / 5–20 m / 5–25 m / 5–30 m
Flow Rate	0.48–1.12 m³/h / 0.77–1.94 m³/h / 1.36–3.67 m³/h / 2.18–8.5 m³/h / 9.0–40 m³/h / 15–34 m³/h / 26.48–59.22 m³/h / 36.79–90.11 m³/h
Pressure Head	15–65 kPa / 15–80 kPa / 15–100 kPa / 15–250 kPa / 15–330 kPa / 80–330 kPa / 80–420 kPa / 80–500 kPa
Spray Diameter	Single jet
Dimension A	80 mm / 99 mm / 119 mm / 211 mm / 182 mm / 360 mm / 420 mm / 550 mm
Dimension B	30 mm / 37 mm / 42.5 mm / 63 mm / 72 mm / 98 mm / 110 mm / 140 mm
Dimension C	6 mm / 7 mm / 8 mm / 12 mm / 24 mm / 20 mm / 28 mm / 33 mm

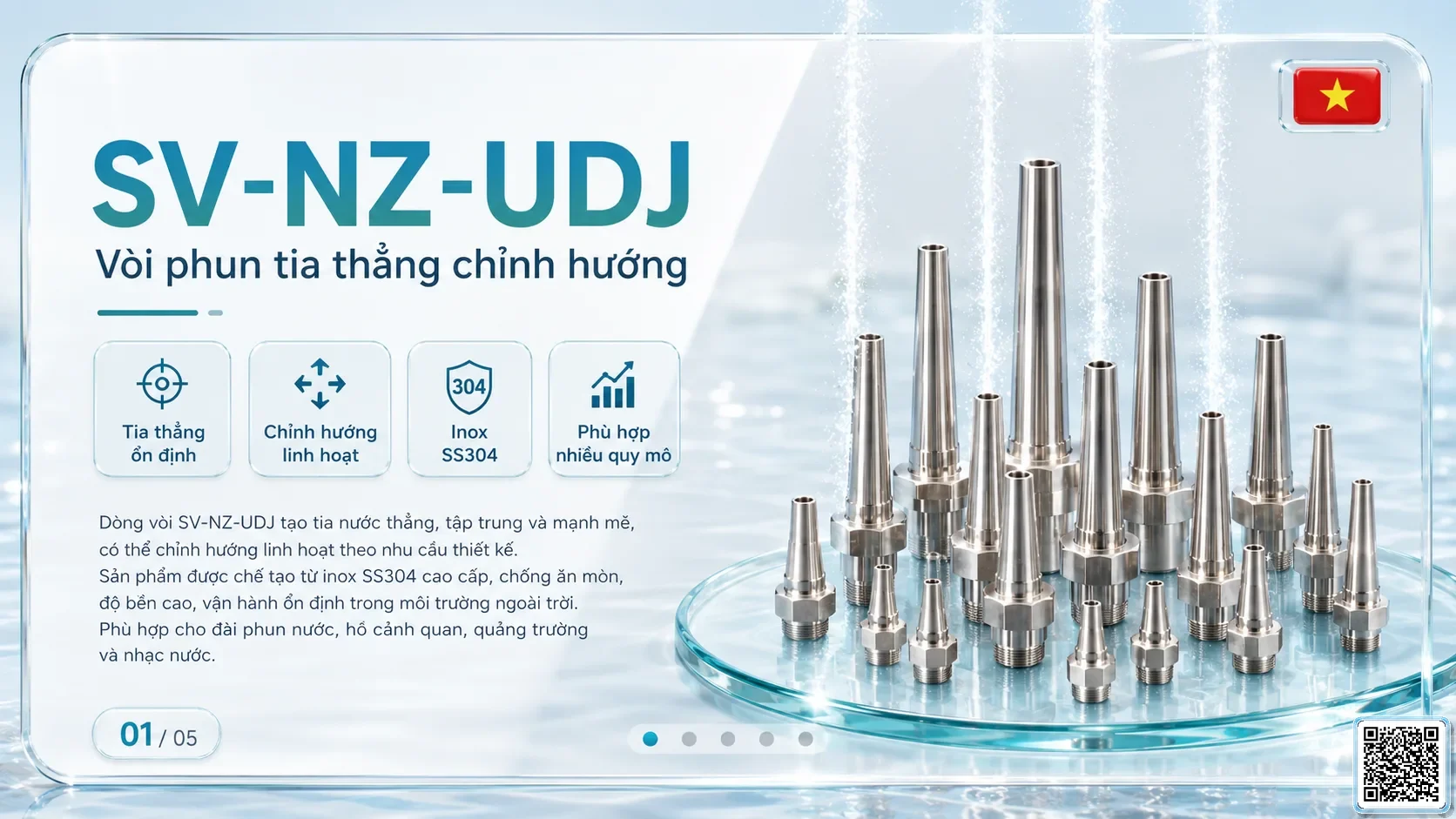

Vòi tia thẳng chỉnh hướng chuyên dùng cho dự án nhạc nước, đài phun cảnh quan và water-show SmartVision.

Sẵn sàng tích hợp dự án:

Thuận tiện đưa vào bản vẽ CAD, bố trí khoảng cách vòi và phối hợp thi công.

Phù hợp vận hành lâu dài cho hồ phun nước và công trình ngoài trời.

Hiệu ứng nướctia nước thẳng, trong và có thể chỉnh hướng.
Phù hợpđài phun tuyến thẳng, vòng cung, vòng tròn, sàn khô và cụm tia theo nhóm.
Lắp đặtThreaded / adjustable joint
Kết cấuinox SS304 / thân kim loại tiêu chuẩn dự án
Tích hợptia nhảy điều khiển bằng van, chia zone bơm và căn chỉnh đèn âm nước RGB/DMX.
Tương thích đèn âm nước, đèn sàn khô/vòng đèn, vùng màu DMX và quy trình điều khiển show SmartVision.
Sẵn sàng cho BOQ, tính toán thủy lực, chia zone, bản vẽ lắp đặt và báo giá dự án.

✅ SmartVision hỗ trợ chọn vòi, tính bơm/cột áp, quy hoạch tủ điều khiển, tuyến cáp và bộ hồ sơ đề xuất hoàn chỉnh.

CẤU HÌNH SẢN PHẨM

Tổng số size vòi: 8

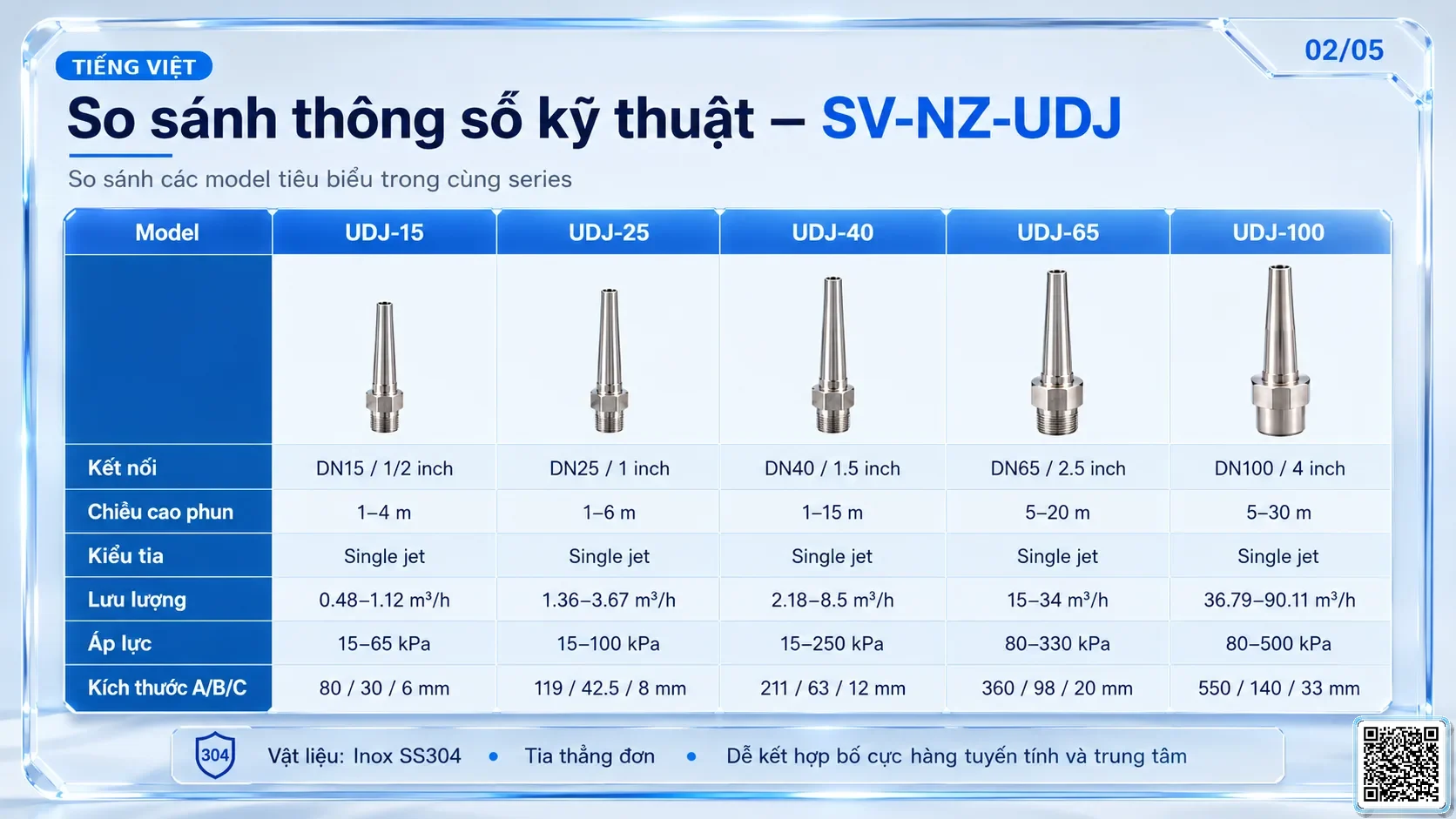

Cấu hình	Đầu nối	Chiều cao phun	Lưu lượng	Áp lực / cột áp	Đường kính phun	A / B / C / D
SV-NZ-UDJ-15 SV-NZ-UDJ-15	DN15 / 1/2 inch	1–4 m	0.48–1.12 m³/h	15–65 kPa	Single jet	80 mm / 30 mm / 6 mm
SV-NZ-UDJ-20 SV-NZ-UDJ-20	DN20 / 3/4 inch	1–5 m	0.77–1.94 m³/h	15–80 kPa	Single jet	99 mm / 37 mm / 7 mm
SV-NZ-UDJ-25 SV-NZ-UDJ-25	DN25 / 1 inch	1–6 m	1.36–3.67 m³/h	15–100 kPa	Single jet	119 mm / 42.5 mm / 8 mm
SV-NZ-UDJ-40 SV-NZ-UDJ-40	DN40 / 1.5 inch	1–15 m	2.18–8.5 m³/h	15–250 kPa	Single jet	211 mm / 63 mm / 12 mm
SV-NZ-UDJ-50 SV-NZ-UDJ-50	DN50 / 2 inch	1–20 m	9.0–40 m³/h	15–330 kPa	Single jet	182 mm / 72 mm / 24 mm
SV-NZ-UDJ-65 SV-NZ-UDJ-65	DN65 / 2.5 inch	5–20 m	15–34 m³/h	80–330 kPa	Single jet	360 mm / 98 mm / 20 mm
SV-NZ-UDJ-80 SV-NZ-UDJ-80	DN80 / 3 inch	5–25 m	26.48–59.22 m³/h	80–420 kPa	Single jet	420 mm / 110 mm / 28 mm
SV-NZ-UDJ-100 SV-NZ-UDJ-100	DN100 / 4 inch	5–30 m	36.79–90.11 m³/h	80–500 kPa	Single jet	550 mm / 140 mm / 33 mm
