Các hệ thống Water Show hiện đại không còn chỉ giới hạn ở vòi phun nước, ánh sáng và âm nhạc.

Bằng cách tạo ra một màn nước chuyển động có kích thước lớn và mật độ tương đối đồng đều, hệ thống fountain có thể đồng thời trở thành bề mặt trình chiếu cho video, animation, đồ họa, logo và nội dung 3D Mapping.

SV-NZ-WSC Water Screen Projection Nozzle được thiết kế chuyên biệt cho mục đích này.

Khác với các vòi fountain thông thường tạo từng tia nước riêng lẻ hoặc các hình dạng phun trang trí, SV-NZ-WSC tạo ra một màn nước dạng quạt rộng, có thể được sử dụng như một bề mặt trình chiếu tạm thời trong các chương trình nhạc nước đa phương tiện.

Kết quả là một hiệu ứng thị giác ấn tượng, trong đó hình ảnh trình chiếu có cảm giác như đang lơ lửng trong không gian phía trên mặt nước.

---

SV-NZ-WSC Water Screen Projection Nozzle là gì?

SV-NZ-WSC là dòng vòi tạo màn nước dạng quạt chuyên nghiệp, được phát triển cho:

• Trình chiếu trên màn nước

• 3D Mapping

• Multimedia Water Show

• Lễ hội ngoài trời

• Sự kiện công cộng

• Nhạc nước nghệ thuật

• Công viên chủ đề

• Các hệ thống giải trí quy mô lớn

Hình học phân phối nước bên trong vòi được thiết kế để trải dòng nước đầu vào thành một màn nước dạng quạt rộng, dày và tương đối đồng đều.

Khi được chiếu sáng hoặc trình chiếu từ góc phù hợp, màn nước này trở thành một bề mặt hình ảnh khổ lớn.

Do đó hệ thống có thể kết hợp:

Nước + Trình chiếu + Ánh sáng + Video + Âm nhạc

thành một chương trình biểu diễn đa phương tiện hoàn chỉnh.

---

Vì sao sử dụng nước làm màn hình trình chiếu?

Một màn chiếu thông thường là một bề mặt cứng và tồn tại cố định.

Màn nước hoạt động hoàn toàn khác.

Khi hệ thống tắt, bề mặt trình chiếu biến mất hoàn toàn.

Khi được kích hoạt, nước hình thành một màn hình tạm thời trong khu vực biểu diễn.

Điều này làm cho công nghệ màn nước đặc biệt phù hợp với các công trình ngoài trời, nơi nhà thiết kế muốn có một bề mặt trình chiếu lớn nhưng không muốn một kết cấu cố định che khuất cảnh quan.

Các nội dung có thể trình chiếu bao gồm:

• Video

• Đồ họa động

• Branding

• Logo sự kiện

• Nội dung kể chuyện

• Nội dung 3D Mapping

• Hiệu ứng hình ảnh nghệ thuật

• Chủ đề lễ hội

• Các scene multimedia được đồng bộ

Khi đó, nước trở thành một phần của cả hệ thống thủy lực và hệ thống hình ảnh đa phương tiện.

---

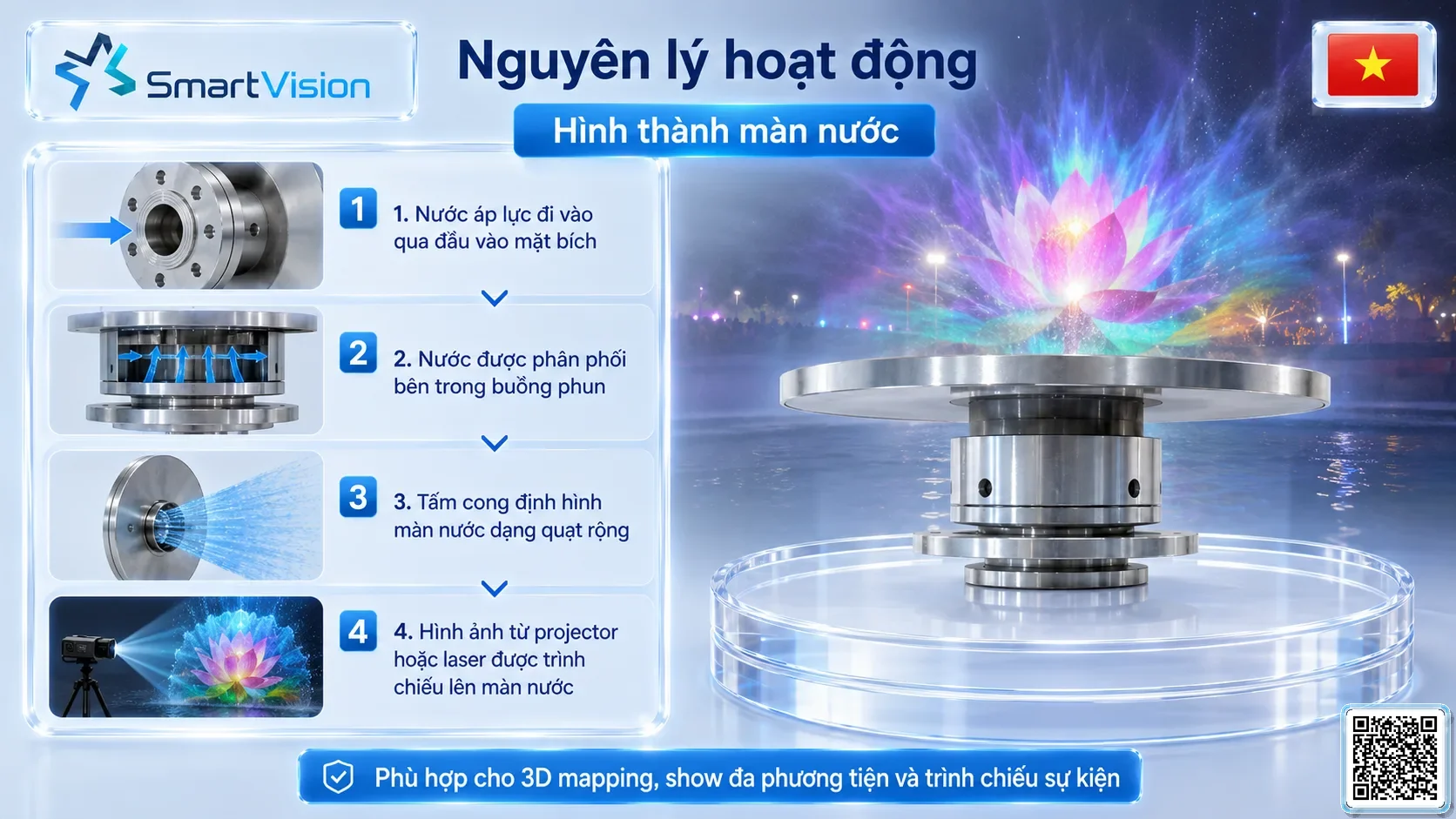

Nguyên lý màn nước dạng quạt

SV-NZ-WSC không tạo ra một tia nước hẹp thông thường.

Thay vào đó, vòi phân phối một lưu lượng nước lớn thành một màn nước dạng quạt rộng.

Nguyên lý vận hành đơn giản có thể được mô tả:

Bơm → Đường ống chính → Kết nối mặt bích → SV-NZ-WSC → Màn nước dạng quạt

Mục tiêu thiết kế là tạo ra một màn nước:

• Đủ rộng

• Đủ cao

• Có mật độ nước phù hợp cho trình chiếu

• Có độ liên tục tốt về mặt thị giác

• Ổn định về thủy lực và cơ học

• Phù hợp với vị trí projector yêu cầu

Kích thước thực tế của màn nước phụ thuộc vào model được lựa chọn và cấu hình thủy lực.

---

5 model SV-NZ-WSC hiện có

Dòng SV-NZ-WSC hiện có 5 kích thước kết nối:

• SV-NZ-WSC-080 – DN80

• SV-NZ-WSC-100 – DN100

• SV-NZ-WSC-125 – DN125

• SV-NZ-WSC-150 – DN150

• SV-NZ-WSC-200 – DN200

Các model này cho phép kỹ sư lựa chọn quy mô màn nước theo kích thước địa điểm và diện tích trình chiếu yêu cầu.

---

SV-NZ-WSC-080 – Cấu hình màn nước nhỏ gọn

SV-NZ-WSC-080 sử dụng kết nối DN80.

Thông số tham khảo:

• Kết nối: DN80

• Chiều cao màn nước: 7–8 m

• Chiều rộng / đường kính màn nước: 20–22 m

• Kích thước A: 395 mm

• Kích thước B: 130 mm

• Kích thước C: 325 mm

• Vật liệu: Inox SUS304

• Khối lượng: 21 kg

Model này phù hợp với những công trình yêu cầu một màn nước trình chiếu có kích thước tương đối nhỏ gọn.

Có thể sử dụng cho các không gian công cộng nhỏ hơn, hệ thống sự kiện hoặc công trình có khoảng cách quan sát hạn chế hơn.

---

SV-NZ-WSC-100 – Màn nước trung bình cho ứng dụng multimedia

SV-NZ-WSC-100 sử dụng kết nối mặt bích DN100.

Thông số tham khảo:

• Kết nối: DN100

• Chiều cao màn nước: 10–12 m

• Chiều rộng / đường kính màn nước: 27–28 m

• Kích thước A: 425 mm

• Kích thước B: 130 mm

• Kích thước C: 345 mm

• Vật liệu: Inox SUS304

• Khối lượng: 24 kg

Cấu hình này cung cấp bề mặt trình chiếu lớn hơn nhưng vẫn phù hợp với các hệ thống fountain quy mô trung bình.

---

SV-NZ-WSC-125 – Bề mặt trình chiếu lớn hơn

Đối với những dự án yêu cầu màn nước rộng và cao hơn, SV-NZ-WSC-125 có thông số:

• Kết nối: DN125

• Chiều cao màn nước: 12–14 m

• Chiều rộng / đường kính màn nước: 30–32 m

• Kích thước A: 450 mm

• Kích thước B: 140 mm

• Kích thước C: 380 mm

• Vật liệu: Inox SUS304

• Khối lượng: 28 kg

Màn nước lớn hơn giúp model này phù hợp với các chương trình multimedia fountain có khán giả đứng ở khoảng cách xa hơn.

---

SV-NZ-WSC-150 – Cấu hình Water Show quy mô lớn

SV-NZ-WSC-150 được thiết kế cho các công trình lớn hơn.

Thông số tham khảo:

• Kết nối: DN150

• Chiều cao màn nước: 16–17 m

• Chiều rộng / đường kính màn nước: 34–36 m

• Kích thước A: 490 mm

• Kích thước B: 150 mm

• Kích thước C: 420 mm

• Vật liệu: Inox SUS304

• Khối lượng: 32 kg

Quy mô này đặc biệt phù hợp với:

• Quảng trường lớn

• Các sự kiện công cộng quy mô lớn

• Festival Water Show

• Các điểm trình diễn waterfront

• Hệ thống multimedia fountain cố định

---

SV-NZ-WSC-200 – Kích thước màn nước lớn nhất trong series

Model lớn nhất hiện tại là SV-NZ-WSC-200.

Thông số tham khảo:

• Kết nối: DN200

• Chiều cao màn nước: 16–18 m

• Chiều rộng / đường kính màn nước: 36–38 m

• Kích thước A: 550 mm

• Kích thước B: 150 mm

• Kích thước C: 460 mm

• Vật liệu: Inox SUS304

• Khối lượng: 36 kg

Cấu hình DN200 tạo ra màn nước lớn nhất trong dòng SV-NZ-WSC hiện tại và được định hướng cho các môi trường trình chiếu quy mô lớn.

Dòng sản phẩm hoàn chỉnh từ DN80 đến DN200 có chiều cao màn nước tham khảo từ khoảng 7–8 m đến 16–18 m, và chiều rộng màn nước từ khoảng 20–22 m đến 36–38 m.

---

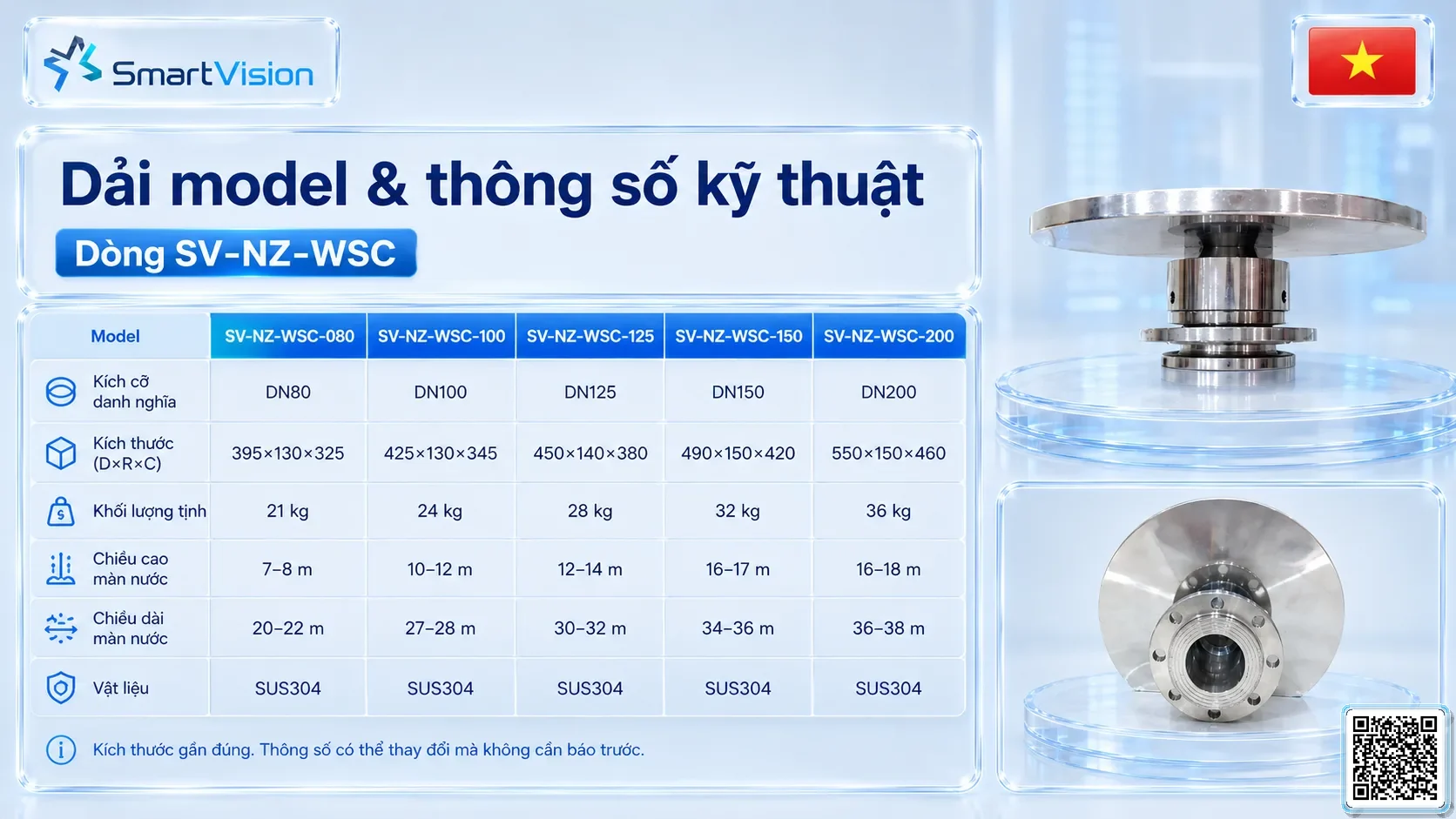

Bảng so sánh thông số kỹ thuật

Model	Kết nối	Chiều cao màn nước	Chiều rộng / đường kính màn nước	Khối lượng
SV-NZ-WSC-080	DN80	7–8 m	20–22 m	21 kg
SV-NZ-WSC-100	DN100	10–12 m	27–28 m	24 kg
SV-NZ-WSC-125	DN125	12–14 m	30–32 m	28 kg
SV-NZ-WSC-150	DN150	16–17 m	34–36 m	32 kg
SV-NZ-WSC-200	DN200	16–18 m	36–38 m	36 kg

Tất cả các model đều sử dụng kết cấu inox SUS304.

---

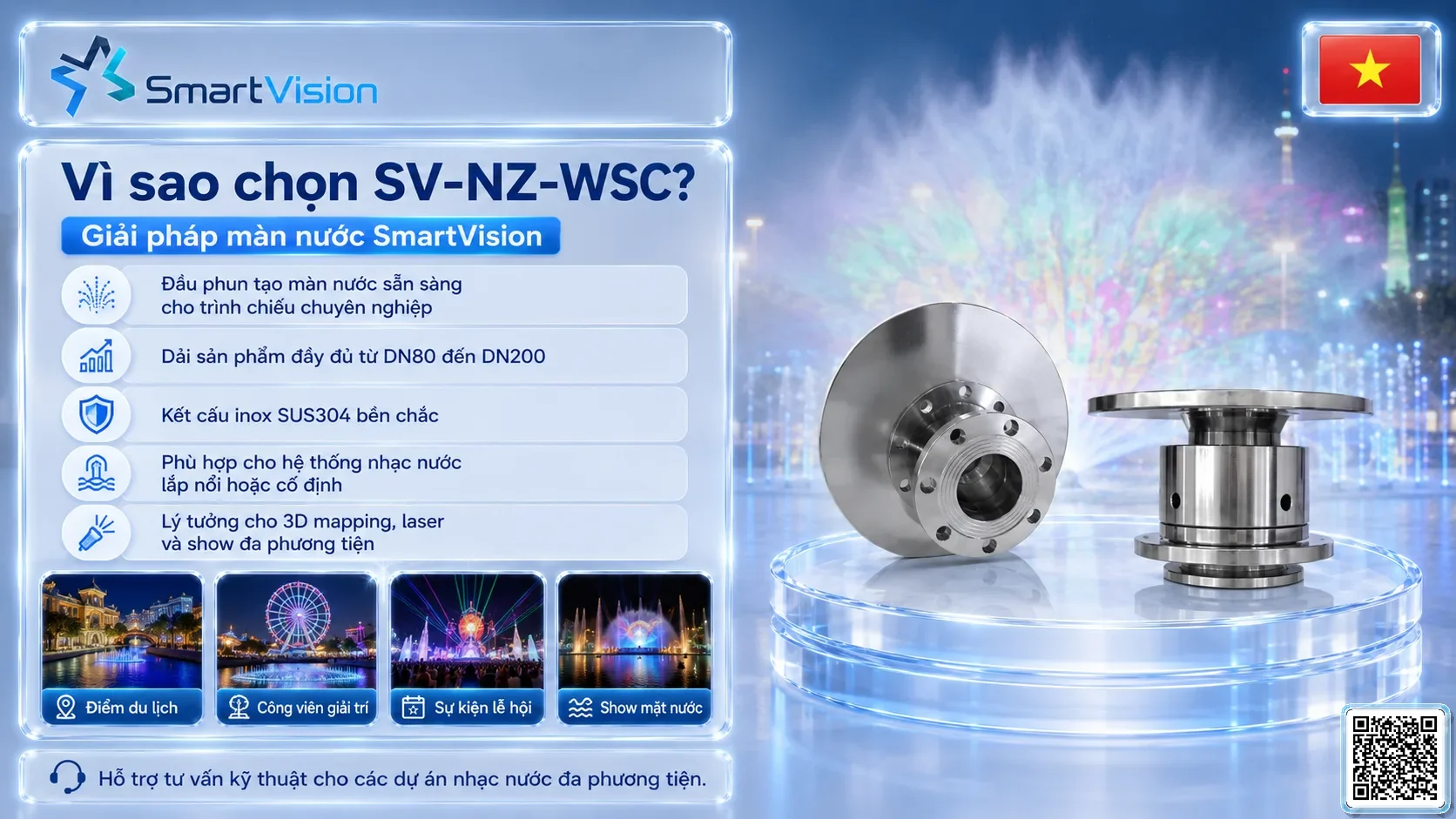

Kết cấu inox SUS304

Vòi tạo màn nước phải hoạt động trong môi trường có điều kiện tương đối khắc nghiệt.

Thiết bị có thể thường xuyên tiếp xúc với:

• Dòng nước liên tục

• Điều kiện thời tiết ngoài trời

• Độ ẩm cao

• Hóa chất xử lý nước

• Kết cấu floating

• Các hoạt động lắp đặt và bảo trì định kỳ

Vì vậy dòng SV-NZ-WSC sử dụng inox SUS304 cho kết cấu chính.

Vật liệu này mang lại:

• Khả năng chống ăn mòn tốt

• Độ bền cơ khí

• Phù hợp với môi trường fountain

• Bề mặt hoàn thiện chuyên nghiệp

• Dễ bảo trì hơn so với thép carbon thông thường

---

Kết nối mặt bích cho hệ thống fountain lưu lượng lớn

SV-NZ-WSC sử dụng kết nối mặt bích.

Kiểu kết nối này đặc biệt phù hợp với các hệ thống màn nước kích thước lớn vì nozzle cần lưu lượng nước đáng kể so với các vòi fountain trang trí nhỏ hơn.

Đường ống mặt bích cũng tạo ra kết nối chắc chắn giữa:

Bơm → Đường ống chính → Nozzle

Các kích thước kết nối hiện có:

DN80 → DN100 → DN125 → DN150 → DN200

Cấu hình cuối cùng của đường ống và bơm cần được tính toán theo model được lựa chọn và hình học màn nước yêu cầu.

---

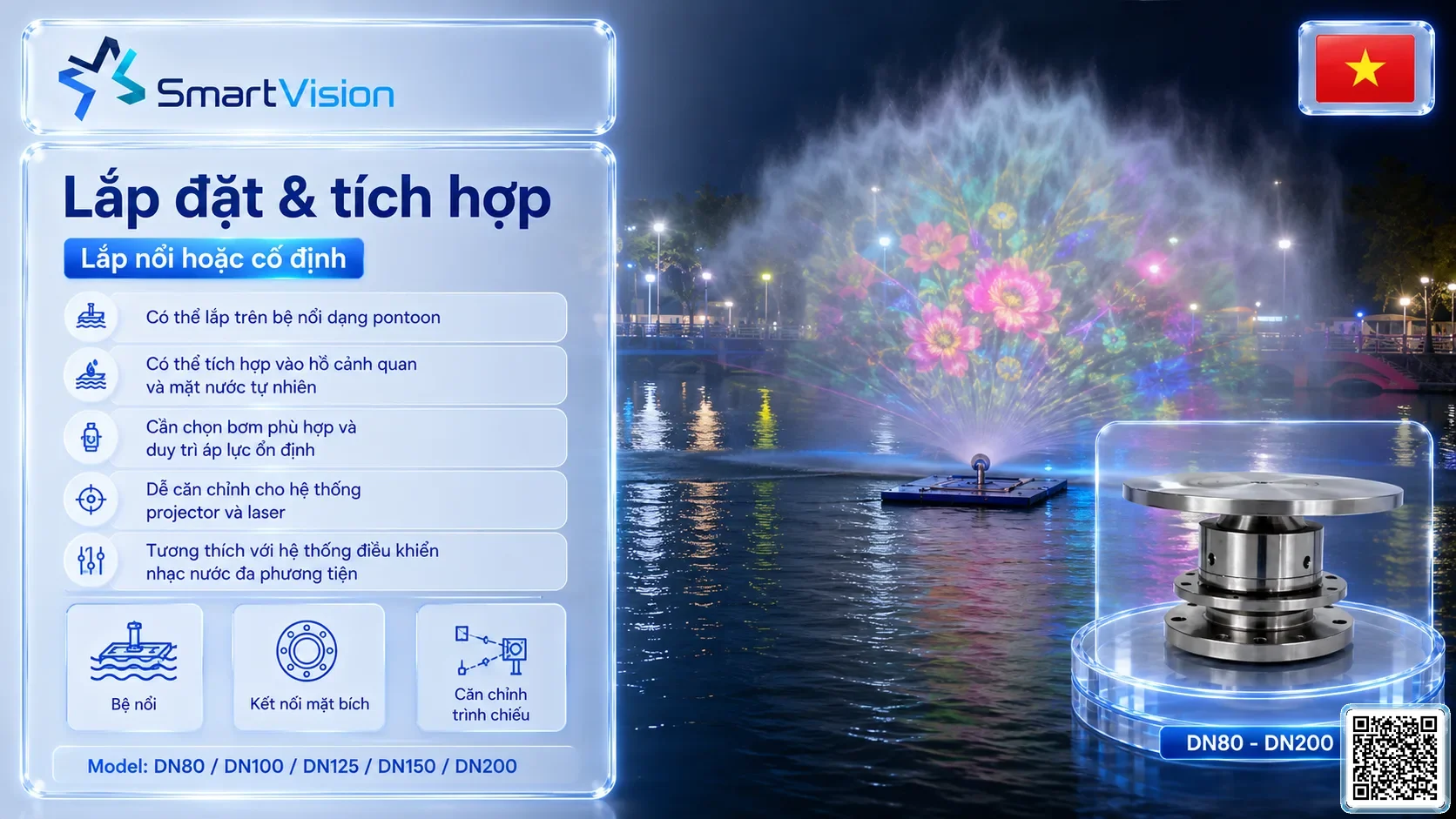

Lắp đặt trên Floating Platform hoặc Fixed Platform

SV-NZ-WSC có thể được tích hợp theo hai phương án.

Lắp đặt trên Fixed Platform

Nozzle được gắn lên một kết cấu cố định hoặc nền móng fountain.

Cấu hình này phù hợp khi:

• Mực nước ổn định

• Hạ tầng civil mang tính cố định

• Vị trí nozzle không thay đổi

• Có điều kiện tiếp cận để bảo trì lâu dài

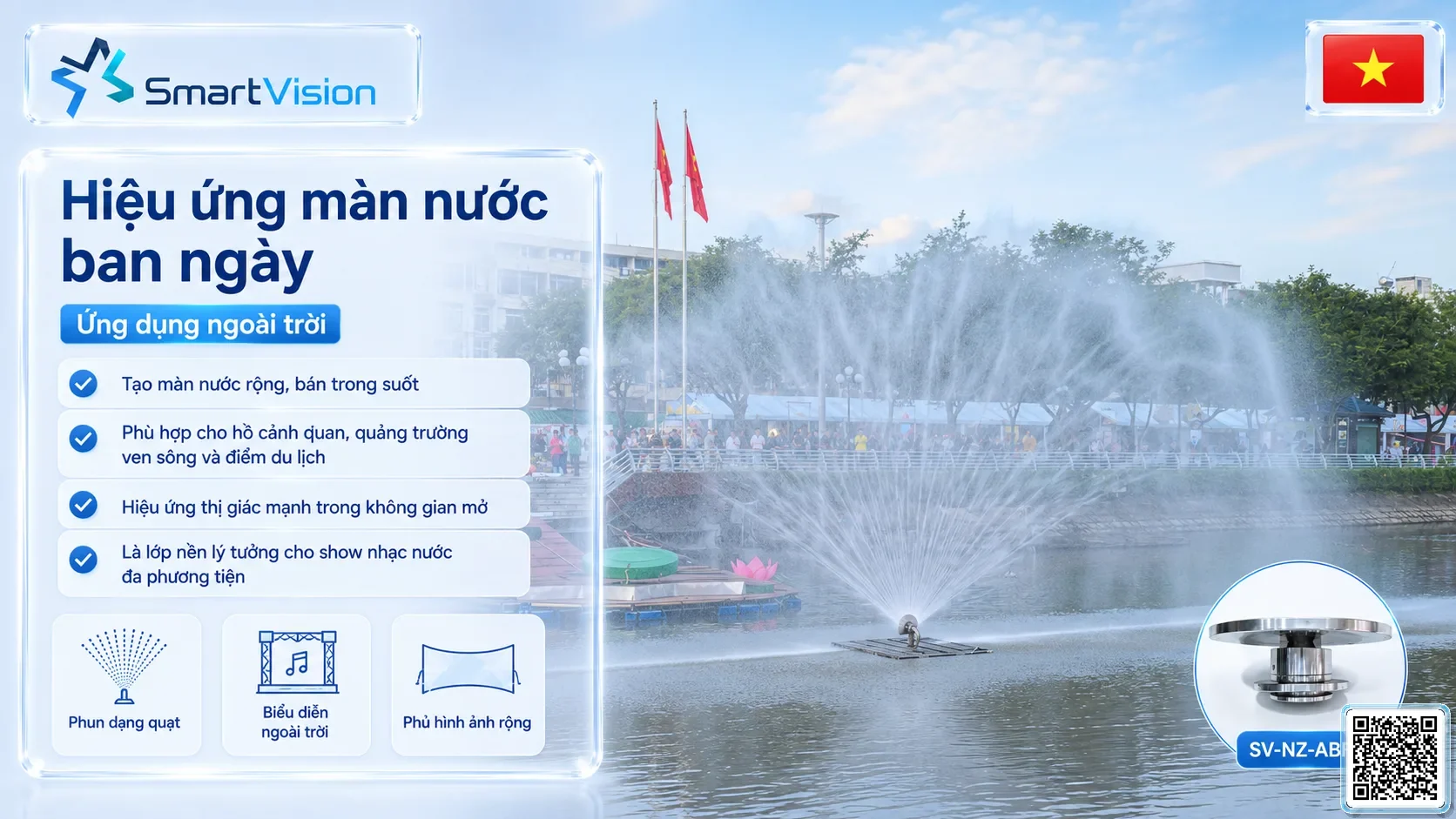

Lắp đặt trên Floating Platform

Nozzle cũng có thể được tích hợp trên một kết cấu nổi.

Giải pháp này phù hợp với:

• Hồ tự nhiên

• Hồ chứa

• Waterfront Show

• Các sự kiện tạm thời

• Những vị trí khó xây dựng móng cố định dưới nước

---

Vì sao Floating Water Screen phù hợp với các sự kiện ngoài trời?

Floating Platform cho phép nhiều thành phần của Water Show được lắp ráp thành một hệ thống module.

Một platform điển hình có thể tích hợp:

• SV-NZ-WSC Water Screen Nozzle

• Bơm ly tâm lưu lượng lớn

• Đường ống mặt bích

• Khung đỡ

• Hệ thống neo

• Cáp điện

• Thiết bị chiếu sáng

• Phần cứng điều khiển

Đối với festival tạm thời hoặc sự kiện waterfront, toàn bộ hệ thống màn nước có thể được triển khai mà không cần xây dựng một hồ fountain cố định lớn.

---

Lựa chọn bơm là yếu tố đặc biệt quan trọng

Chỉ riêng nozzle không thể tạo ra một màn trình chiếu chất lượng cao.

Thiết kế thủy lực cũng quan trọng tương đương.

Một hệ thống màn nước cần cung cấp đúng sự kết hợp giữa:

Lưu lượng + Cột áp + Đường kính ống + Kích thước nozzle

Nếu nguồn nước không đủ:

• Màn nước có thể bị hẹp

• Phần phía trên có thể mất mật độ

• Độ sáng hình ảnh trình chiếu có thể không đồng đều

• Độ ổn định của màn nước có thể suy giảm

Nếu hệ thống bị chọn quá lớn, có thể dẫn tới tiêu thụ năng lượng không cần thiết và thủy lực thiếu ổn định.

Do đó việc lựa chọn bơm cần được tính toán theo model SV-NZ-WSC được chọn, thay vì chỉ dựa vào công suất motor.

---

Màn nước phải được thiết kế đồng thời với Projector

Một trong những nguyên tắc thiết kế quan trọng nhất là không nên thiết kế hệ thống nước và hệ thống trình chiếu một cách tách biệt.

Chất lượng hình ảnh cuối cùng phụ thuộc vào mối quan hệ giữa:

Hình học màn nước + Vị trí Projector + Khoảng cách trình chiếu + Vị trí người xem

Kỹ sư cần xem xét:

• Chiều cao màn nước

• Chiều rộng màn nước

• Khoảng cách chiếu của projector

• Lựa chọn lens

• Góc trình chiếu

• Độ phân giải hình ảnh

• Độ sáng

• Ánh sáng môi trường

• Hướng gió

• Góc quan sát của khán giả

Nozzle tạo ra bề mặt trình chiếu vật lý, nhưng toàn bộ hệ thống multimedia mới quyết định bề mặt đó có thể được sử dụng hiệu quả đến mức nào.

---

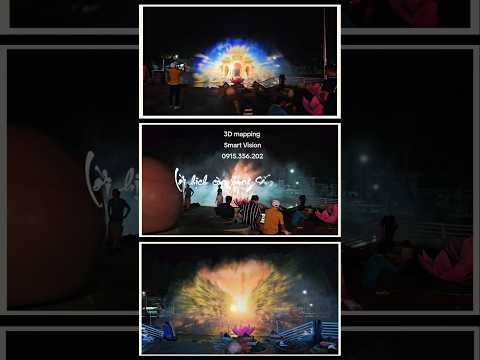

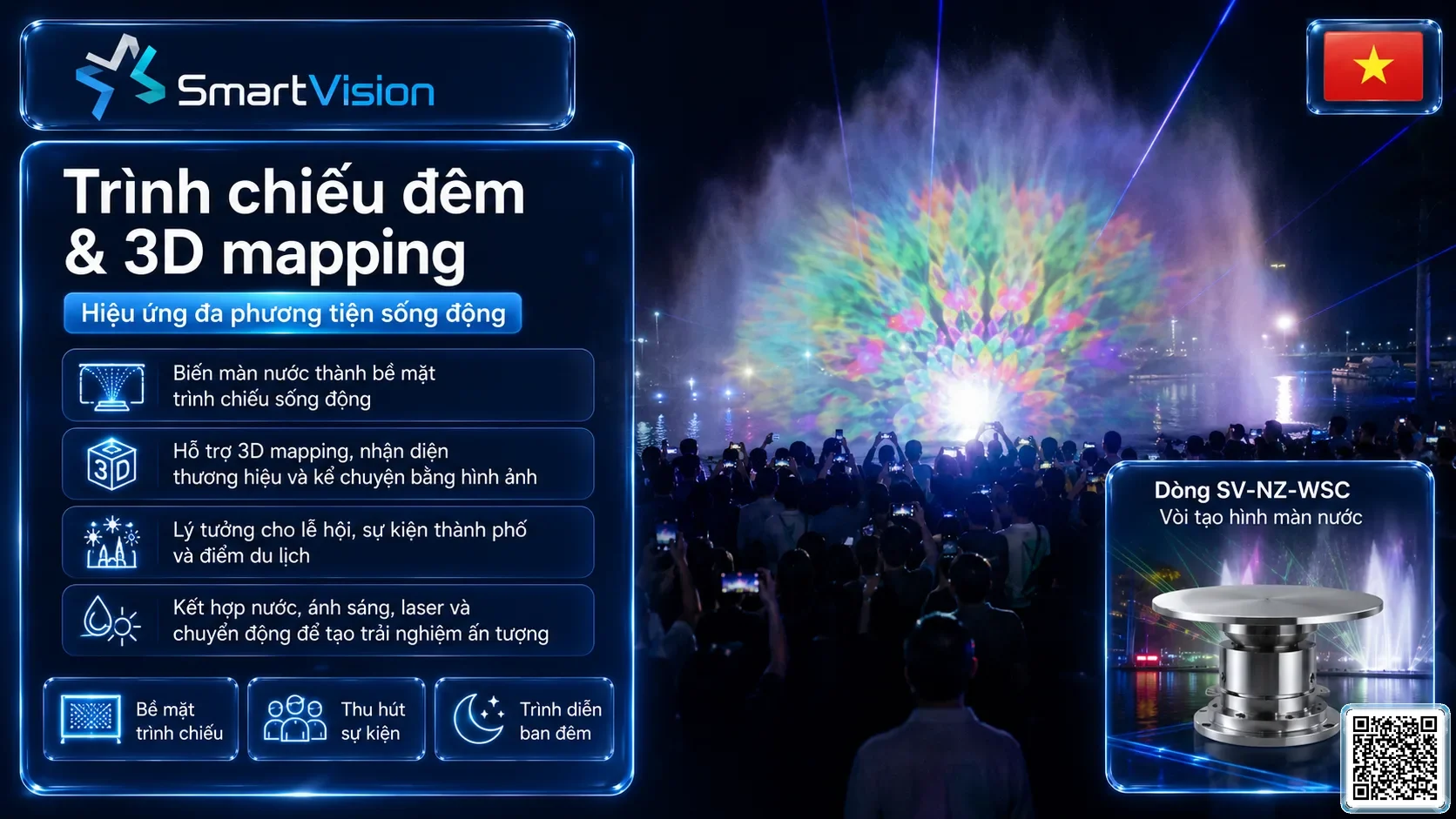

Trình chiếu màn nước cho 3D Mapping

3D Mapping thường được nhắc đến với việc trình chiếu lên tòa nhà hoặc các vật thể rắn.

Màn nước tạo ra một hiệu ứng hoàn toàn khác vì hình ảnh được chiếu lên một bề mặt bán trong suốt và luôn chuyển động.

Điều này có thể tạo cảm giác:

• Hình ảnh lơ lửng

• Hiệu ứng gần giống hologram

• Nhân vật hoạt hình xuất hiện phía trên mặt nước

• Logo treo trong không gian

• Các đoạn phim điện ảnh hòa vào chương trình fountain

SV-NZ-WSC được định hướng đặc biệt cho các dự án projector, 3D Mapping và Multimedia Water Show.

---

Tích hợp Multimedia Water Show

Một hệ thống hoàn chỉnh có thể kết hợp SV-NZ-WSC với nhiều công nghệ fountain khác.

Cấu hình điển hình có thể bao gồm:

SV-NZ-WSC Water Screen
↓
Bề mặt trình chiếu

High-Flow Fountain Pump
↓
Nguồn năng lượng thủy lực

Projector
↓
Trình chiếu video và hình ảnh

Media Server
↓
Phát nội dung và Mapping

Smart Vision Show Controller
↓
Timeline và đồng bộ

DMX / Art-Net Lighting
↓
Hiệu ứng ánh sáng

Musical Fountain System
↓
Choreography nước động

Audio System
↓
Âm nhạc và hiệu ứng âm thanh

Kết quả là một môi trường trình diễn hoàn chỉnh kết hợp:

Nước + Video + Ánh sáng + Âm nhạc + Chuyển động

---

Kết hợp màn nước với các hiệu ứng fountain khác

Một màn nước trình chiếu thường đạt hiệu quả tốt nhất khi không hoạt động độc lập.

Khu vực trình chiếu trung tâm có thể được bao quanh bởi nhiều lớp hiệu ứng fountain khác.

Vòi tia thẳng

Các vòi tia thẳng có thể tạo khung cho màn nước và làm nổi bật các cạnh của khu vực trình chiếu.

Xem SV-NZ-UDJ Universal Direct Injection Nozzle →

Hiệu ứng vòi xoay

Các vòi xoay có thể tạo ra những pattern nước chuyển động phía trước hoặc hai bên màn trình chiếu.

Xem SV-NZ-ROT Rotary Nozzle →

Hiệu ứng vòi dạng quạt

Các vòi hình quạt bổ sung có thể giúp mở rộng hình học thị giác của màn nước.

Xem SV-NZ-FAN Fan-Shaped Nozzle →

Hiệu ứng nước dạng pháo hoa

Các hiệu ứng fountain có năng lượng cao có thể được sử dụng cho những đoạn cao trào hoặc chuyển scene.

Xem SV-NZ-FIRE Fireworks Nozzle →

---

Nội dung trình chiếu và Fountain Choreography

Một trong những lợi thế lớn nhất của Multimedia Water Show là khả năng phối hợp nội dung trình chiếu với chuyển động vật lý của fountain.

Một chương trình có thể được xây dựng theo cấu trúc:

Scene 1 – Hình thành màn nước

Bơm khởi động và bề mặt trình chiếu dần được hình thành.

Ánh sáng được giữ ở mức thấp.

Scene 2 – Giới thiệu hình ảnh

Logo, tiêu đề hoặc animation mở đầu xuất hiện trên màn nước.

Scene 3 – Kích hoạt Musical Fountain

Các vòi bên cạnh và hiệu ứng động bắt đầu hoạt động xung quanh màn chiếu.

Scene 4 – Cao trào Multimedia

Projection, chuyển động fountain, ánh sáng RGB và âm nhạc được đồng bộ.

Scene 5 – Kết thúc

Nội dung trình chiếu mờ dần.

Choreography của fountain chậm lại.

Cuối cùng màn nước biến mất.

Khả năng làm cho bề mặt trình chiếu xuất hiện và biến mất là một trong những đặc trưng thị giác nổi bật nhất của Water Screen Projection.

---

Các yếu tố môi trường ảnh hưởng đến chất lượng trình chiếu

Nước không phải là một màn hình cứng.

Hình dạng của nó có thể thay đổi theo điều kiện môi trường.

Các yếu tố quan trọng bao gồm:

• Gió

• Ánh sáng môi trường

• Khoảng cách quan sát

• Độ ổn định của áp lực nước

• Chất lượng nước

• Độ chính xác khi căn chỉnh nozzle

• Độ sáng projector

• Góc projector

Đối với các công trình ngoài trời quy mô lớn, những điều kiện này cần được xem xét trong giai đoạn engineering thay vì chỉ xử lý sau khi lắp đặt.

---

Lựa chọn model SV-NZ-WSC phù hợp

Model lớn nhất không phải lúc nào cũng là lựa chọn tốt nhất.

Nozzle cần được lựa chọn theo khu vực trình diễn thực tế.

Các công trình nhỏ hơn có thể phù hợp với:

SV-NZ-WSC-080 hoặc SV-NZ-WSC-100

Trong khi các sân khấu multimedia lớn hơn có thể cần:

SV-NZ-WSC-125, SV-NZ-WSC-150 hoặc SV-NZ-WSC-200

Quá trình lựa chọn cần xem xét:

• Chiều rộng màn nước yêu cầu

• Chiều cao màn nước yêu cầu

• Khả năng của hệ thống bơm

• Độ sâu nước

• Kích thước platform

• Khoảng cách trình chiếu

• Quy mô địa điểm

• Khoảng cách người xem

• Điều kiện môi trường

---

Các ứng dụng điển hình

SV-NZ-WSC có thể được sử dụng cho:

Musical Fountain Show

Projection bổ sung một lớp nội dung kể chuyện bằng hình ảnh cho choreography fountain truyền thống.

3D Mapping Water Show

Animation có thể xuất hiện như đang lơ lửng phía trên fountain.

Festival

Floating Water Screen tạm thời có thể tạo ra một bề mặt trình chiếu ngoài trời có kích thước lớn.

Quảng trường công cộng

Màn nước có thể trình chiếu nội dung sự kiện, nghệ thuật hoặc branding của thành phố.

Theme Park

Water Projection có thể hỗ trợ storytelling và các chương trình giải trí ban đêm.

Resort và điểm du lịch

Multimedia Projection có thể biến một fountain cảnh quan thành điểm trình diễn buổi tối.

Sự kiện Waterfront

Hệ thống floating cho phép triển khai projection trực tiếp trên hồ hoặc khu vực trình diễn ven mặt nước.

---

Từ thiết bị Fountain đến Multimedia Architecture

SV-NZ-WSC không nên chỉ được xem như một loại nozzle khác.

Mục đích của nó là kết nối hai hệ thống vốn thường được thiết kế riêng biệt:

Fountain Engineering

và

Visual Media Technology

Nozzle tạo ra bề mặt nước vật lý.

Hệ thống thủy lực duy trì bề mặt đó.

Projector tạo ra hình ảnh.

Media Server tạo và phát nội dung thị giác.

Show Controller đồng bộ tất cả với ánh sáng, fountain và âm nhạc.

Khi các subsystem này được thiết kế đồng bộ với nhau, kết quả trở thành một Multimedia Water Show Platform thực sự.

---

Thiết kế một hệ thống SV-NZ-WSC hoàn chỉnh

Để cấu hình dự án, các thông tin sau rất hữu ích:

1. Chiều rộng màn nước yêu cầu

2. Chiều cao màn nước yêu cầu

3. Vị trí lắp đặt

4. Kích thước hồ hoặc fountain

5. Độ sâu nước

6. Lắp cố định hay floating

7. Khoảng cách trình chiếu

8. Model projector hoặc độ sáng mục tiêu

9. Khoảng cách khán giả

10. Nguồn điện

11. Nội dung multimedia yêu cầu

12. Yêu cầu tích hợp Musical Fountain

13. Yêu cầu DMX / Art-Net

14. Bản vẽ hiện trường định dạng CAD hoặc PDF

Từ các dữ liệu này, toàn bộ hệ thống có thể được phát triển theo chuỗi:

Lựa chọn Nozzle + Thiết kế thủy lực + Lựa chọn bơm + Thiết kế Platform + Hệ thống Projection + Hệ thống điều khiển

---

Smart Vision – Công nghệ Water Screen & Multimedia Water Show

SV-NZ-WSC Water Screen Projection Nozzle cung cấp một giải pháp có khả năng mở rộng để tạo ra các bề mặt trình chiếu dạng quạt kích thước lớn bằng nước.

Với 5 model từ DN80 đến DN200, kết cấu inox SUS304 và khả năng hỗ trợ cả Fixed Platform lẫn Floating Platform, dòng sản phẩm này có thể được ứng dụng từ các Multimedia Fountain quy mô trung bình tới những Water Show ngoài trời quy mô lớn.

Khi được tích hợp với bơm lưu lượng lớn, hệ thống projection, Media Server, DMX / Art-Net Lighting và Show Control Technology, màn nước trở thành nhiều hơn một hiệu ứng fountain.

Nó trở thành một sân khấu multimedia động được tạo ra từ nước.

SV-NZ-WSC – Biến nước thành màn hình. Biến fountain thành một màn trình diễn.
