SV-NZ-CNC1Vòi phun CNC 1D

Name: SV-NZ-CNC1 Vòi phun CNC 1D
Brand: SmartVision

Dòng Vòi phun CNC 1D với nhiều size DN, thông số thủy lực và cấu hình chọn cho dự án nhạc nước.

nozzlesSV-NZ-CNC1Yêu cầu báo giá

Chọn cấu hình vòi phun

Size / đầu nối Đầu nối Chiều cao phun Lưu lượng Áp lực / cột áp Kích thước A/B/C/D Số lượng

HÌNH ẢNH SẢN PHẨM

Catalogue, hình kỹ thuật & bản vẽ

ĐÃ CÓ TÀI LIỆU

Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.

Kiểu lắp đặt	CNC reducer + motor flange
Trang catalogue	24
Nozzle Type	SV-NZ-CNC1 One Dimensional CNC Nozzle
Vật liệu	SS304
Available Sizes	DN40 inlet / DN40 outlet / DN50 inlet / DN50 outlet
Variant Models	SV-NZ-CNC1-40 / SV-NZ-CNC1-50 / SV-NZ-CNC1-40-140A / SV-NZ-CNC1-50-150A / SV-NZ-CNC1-50-50SY
Chiều cao phun	12 m max / 18 m max
Flow Rate	By pump/system design
Pressure Head	By pump/system design
Spray Diameter	One-axis dynamic jet / Three-axis 1D CNC dynamic jet
Dimension A	300 mm / 330 mm / 340 mm / 370 mm
Dimension B	210 mm / 240 mm / 170 mm / 330 mm
Dimension C	150 mm / 160 mm / 250 mm / 270 mm / 220 mm
Dimension D	120 mm / 140 mm

Vòi CNC 1D chuyên dùng cho dự án nhạc nước, đài phun cảnh quan và water-show SmartVision.

Sẵn sàng tích hợp dự án:

Thuận tiện đưa vào bản vẽ CAD, bố trí khoảng cách vòi và phối hợp thi công.

Phù hợp vận hành lâu dài cho hồ phun nước và công trình ngoài trời.

Hiệu ứng nướctia nước chuyển động lập trình theo 1 trục.
Phù hợpnhạc nước điều khiển máy tính, vòng cung động, tia lắc và kịch bản trình diễn.
Lắp đặtCNC reducer + motor flange
Kết cấuinox SS304 / thân kim loại tiêu chuẩn dự án
Tích hợpđiều khiển DMX/PLC, truyền động servo/motor, chia zone bơm và lập trình show SmartVision.
Tương thích đèn âm nước, đèn sàn khô/vòng đèn, vùng màu DMX và quy trình điều khiển show SmartVision.
Sẵn sàng cho BOQ, tính toán thủy lực, chia zone, bản vẽ lắp đặt và báo giá dự án.

✅ SmartVision hỗ trợ chọn vòi, tính bơm/cột áp, quy hoạch tủ điều khiển, tuyến cáp và bộ hồ sơ đề xuất hoàn chỉnh.

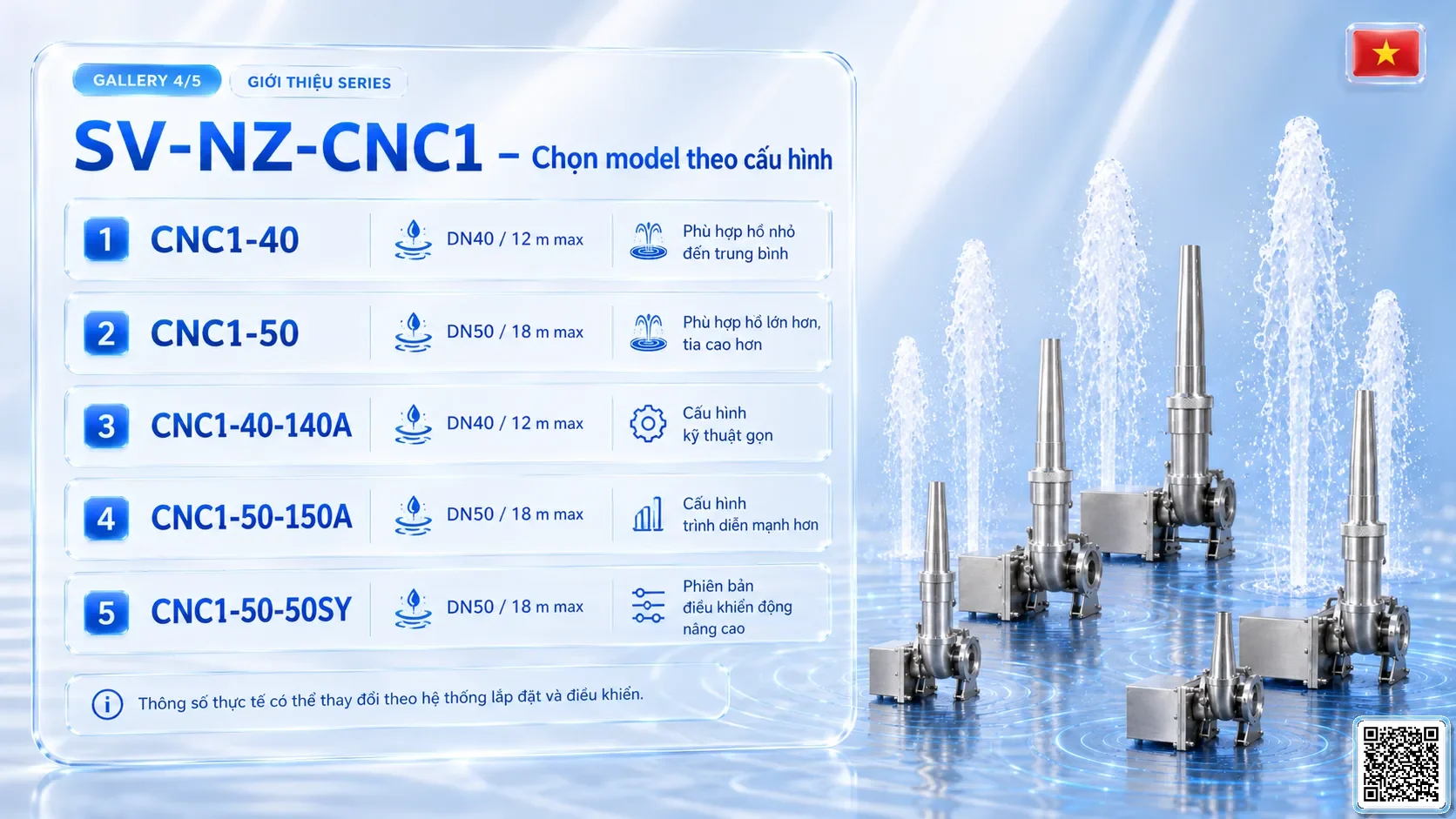

CẤU HÌNH SẢN PHẨM

Tổng số size vòi: 5

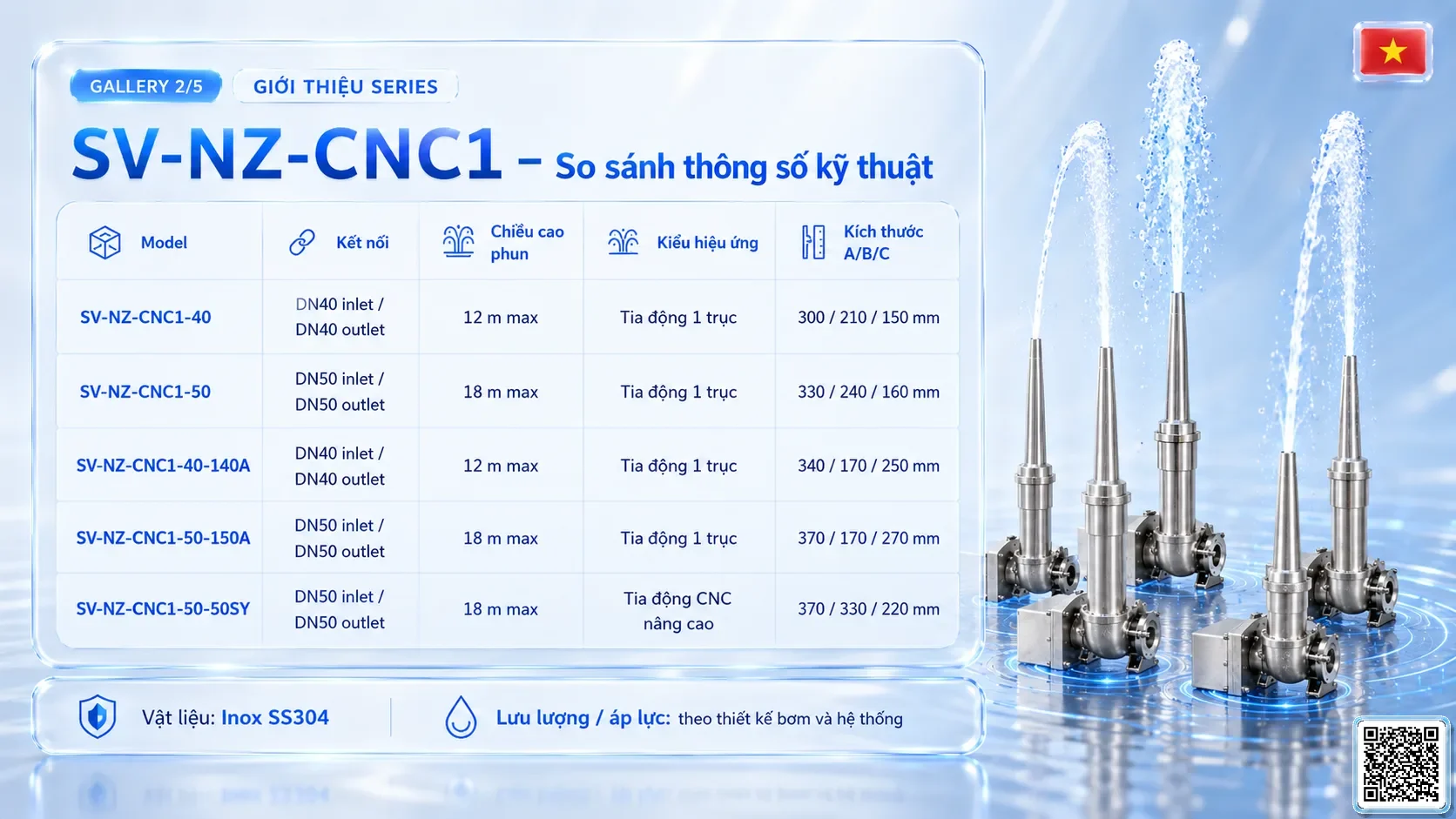

Cấu hình	Đầu nối	Chiều cao phun	Lưu lượng	Áp lực / cột áp	Đường kính phun	A / B / C / D
SV-NZ-CNC1-40 SV-NZ-CNC1-40	DN40 inlet / DN40 outlet	12 m max	By pump/system design	By pump/system design	One-axis dynamic jet	300 mm / 210 mm / 150 mm / 120 mm
SV-NZ-CNC1-50 SV-NZ-CNC1-50	DN50 inlet / DN50 outlet	18 m max	By pump/system design	By pump/system design	One-axis dynamic jet	330 mm / 240 mm / 160 mm / 140 mm
SV-NZ-CNC1-40-140A SV-NZ-CNC1-40-140A	DN40 inlet / DN40 outlet	12 m max	By pump/system design	By pump/system design	One-axis dynamic jet	340 mm / 170 mm / 250 mm
SV-NZ-CNC1-50-150A SV-NZ-CNC1-50-150A	DN50 inlet / DN50 outlet	18 m max	By pump/system design	By pump/system design	One-axis dynamic jet	370 mm / 170 mm / 270 mm
SV-NZ-CNC1-50-50SY SV-NZ-CNC1-50-50SY	DN50 inlet / DN50 outlet	18 m max	By pump/system design	By pump/system design	Three-axis 1D CNC dynamic jet	370 mm / 330 mm / 220 mm
