SV-NZ-BWC-PROBộ vòi cánh chim động điều khiển chính xác

Name: SV-NZ-BWC-PRO Bộ vòi cánh chim động điều khiển chính xác
Brand: Smart Vision
SKU: SV-NZ-BWC-PRO
Price: 2750 USD
Availability: InStock

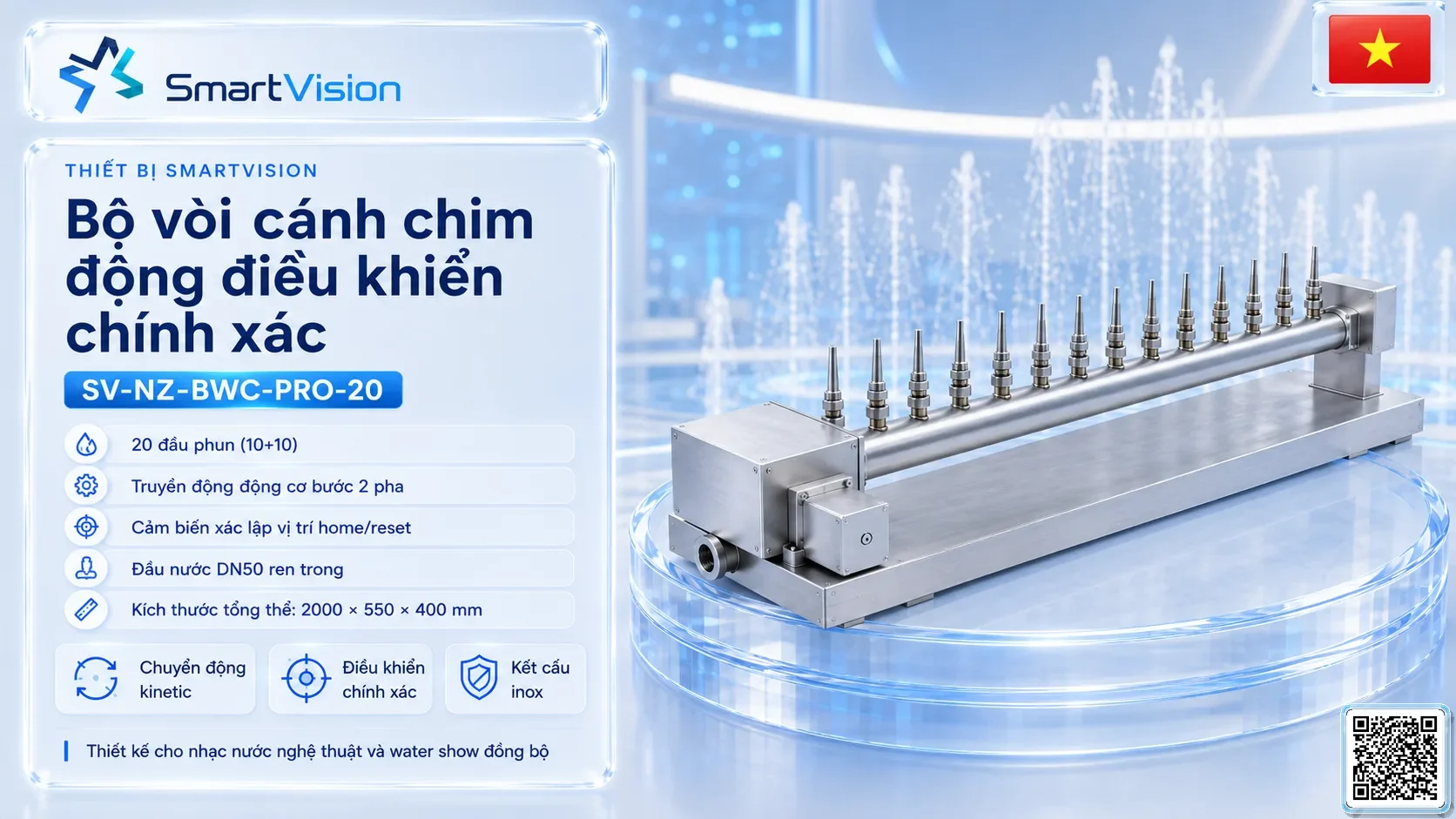

Bộ vòi cánh chim động chính xác 20 tia, truyền động bằng động cơ bước có cảm biến vị trí; kích thước tổng thể 2000 × 550 × 400 mm, đầu nước ren trong DN50, khối lượng tịnh 69 kg.

nozzlesSV-NZ-BWC-PROYêu cầu báo giá

Chọn cấu hình vòi phun

Size / đầu nối Đầu nối Chiều cao phun Lưu lượng Áp lực / cột áp Kích thước A/B/C/D Số lượng

Thêm vào BOM dự án

👁 194

VIDEO ƯU TIÊN

Video trình diễn nổi bật

Xem thêm video sản phẩm ↓

Thông số kỹ thuật

Dòng sản phẩm	SV-NZ-BWC-PRO
Kiểu lắp đặt	Integrated kinetic fountain module; installation plane 1300 × 300 mm; Ø16 mounting holes
Kích thước khoét lỗ	Civil/deck opening is project-specific; do not use the 1300 × 300 mm installation plane as a deck cut-out without approved shop drawing.
Chiều cao	400 mm
Vật liệu vỏ đèn	Stainless steel frame and manifolds; nozzle/valve material project-specific
Điều khiển thông minh	Stepper positioning with pulse controller and reset/home sensor
Trọng lượng	69 kg
Nozzle Type	SV-NZ-BWC-PRO Precision Dynamic Bird Wing
Vật liệu	SS304
Available Sizes	DN50 female-thread water inlet; 20 × Ø7 mm jet outlets
Variant Models	SV-NZ-BWC-PRO-20
Chiều cao phun	Reference: 3 m / 4 m / 5 m
Flow Rate	40 m³/h reference
Pressure Head	25 m reference
Spray Diameter	Reference spray width: 6 m / 8 m / 10 m
Dimension A	2000 mm overall length
Dimension B	550 mm overall width
Dimension C	400 mm overall height
Dimension D	Installation plane 1300 × 300 mm; mounting hole Ø16 mm

Tích hợp dự án

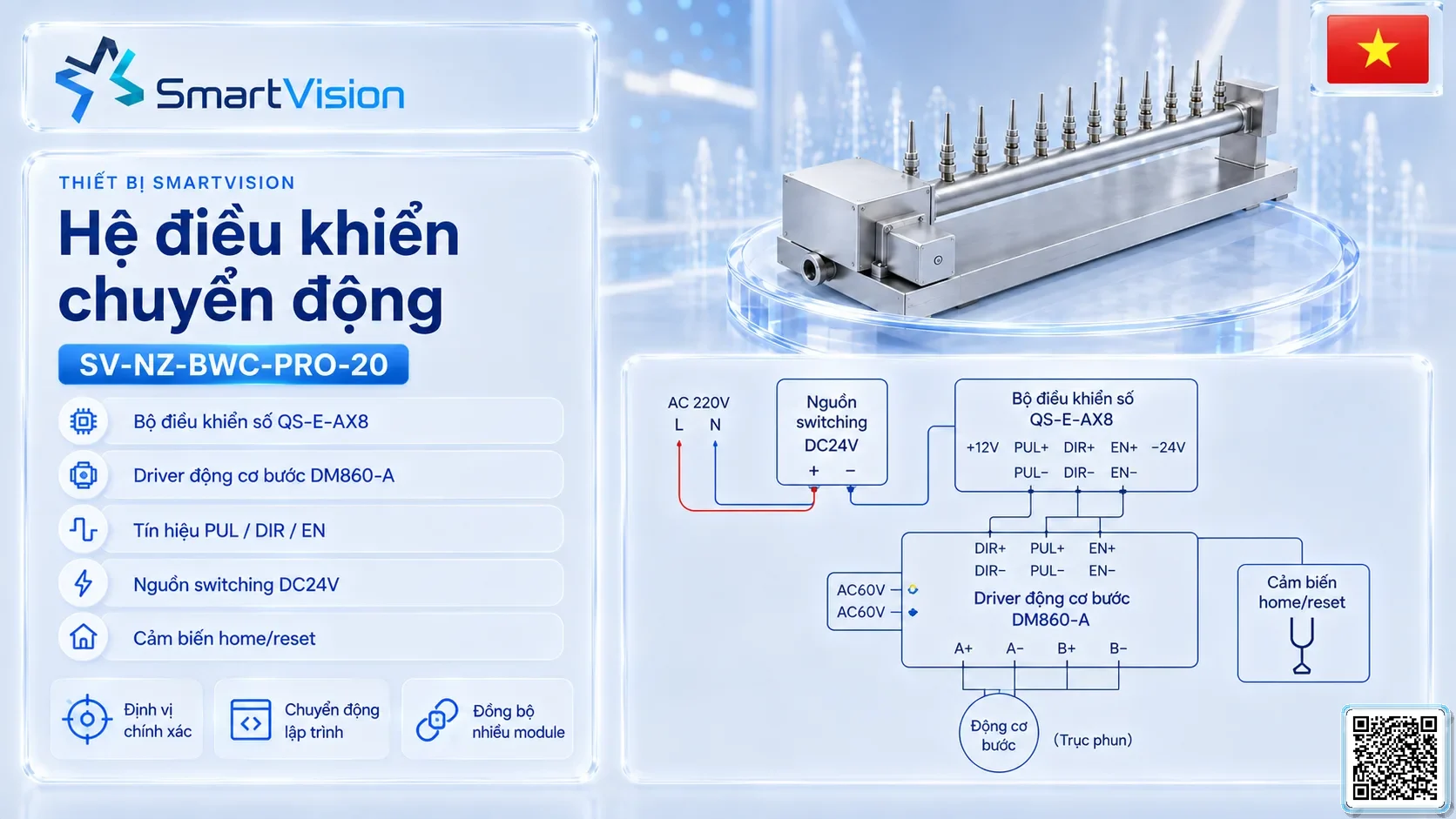

Tích hợp qua bộ điều khiển chuyển động/PLC phát tín hiệu PUL/DIR/EN. Có thể đồng bộ nhiều module bằng bộ điều khiển trung tâm SmartVision

Lớp DMX/Art-Net chỉ nên dùng ở cấp show-controller, không đấu trực tiếp vào driver bước.

CẤU HÌNH SẢN PHẨM

Thông số kỹ thuật theo model / kích thước

Tổng số size vòi: 1

Cấu hình	Đầu nối	Chiều cao phun	Lưu lượng	Áp lực / cột áp	Đường kính phun	A / B / C / D
SV-NZ-BWC-PRO-20 SV-NZ-BWC-PRO-20	DN50 female-thread water inlet; 20 × Ø7 mm jet outlets	Reference: 3 m / 4 m / 5 m	40 m³/h reference	25 m reference	Reference spray width: 6 m / 8 m / 10 m	2000 mm overall length / 550 mm overall width / 400 mm overall height / Installation plane 1300 × 300 mm; mounting hole Ø16 mm

VIDEO SẢN PHẨM

Video thực tế & trình diễn

Xem hiệu ứng vận hành thực tế, thử nghiệm và ứng dụng của thiết bị Smart Vision.

Video sản phẩm

ỨNG DỤNG & TÍNH NĂNG

Ứng dụng & tính năng nổi bật

Tổng quan

Phiên bản PRO sử dụng động cơ bước và cảm biến xác lập vị trí, phù hợp cho hiệu ứng cánh chim cần dừng vị trí, thay đổi tốc độ và đồng bộ nhiều module trong hệ thống nhạc nước.

Ứng dụng phù hợp

Nhạc nước nghệ thuật; quảng trường; công viên; cổng chào; water show

Tính năng chính

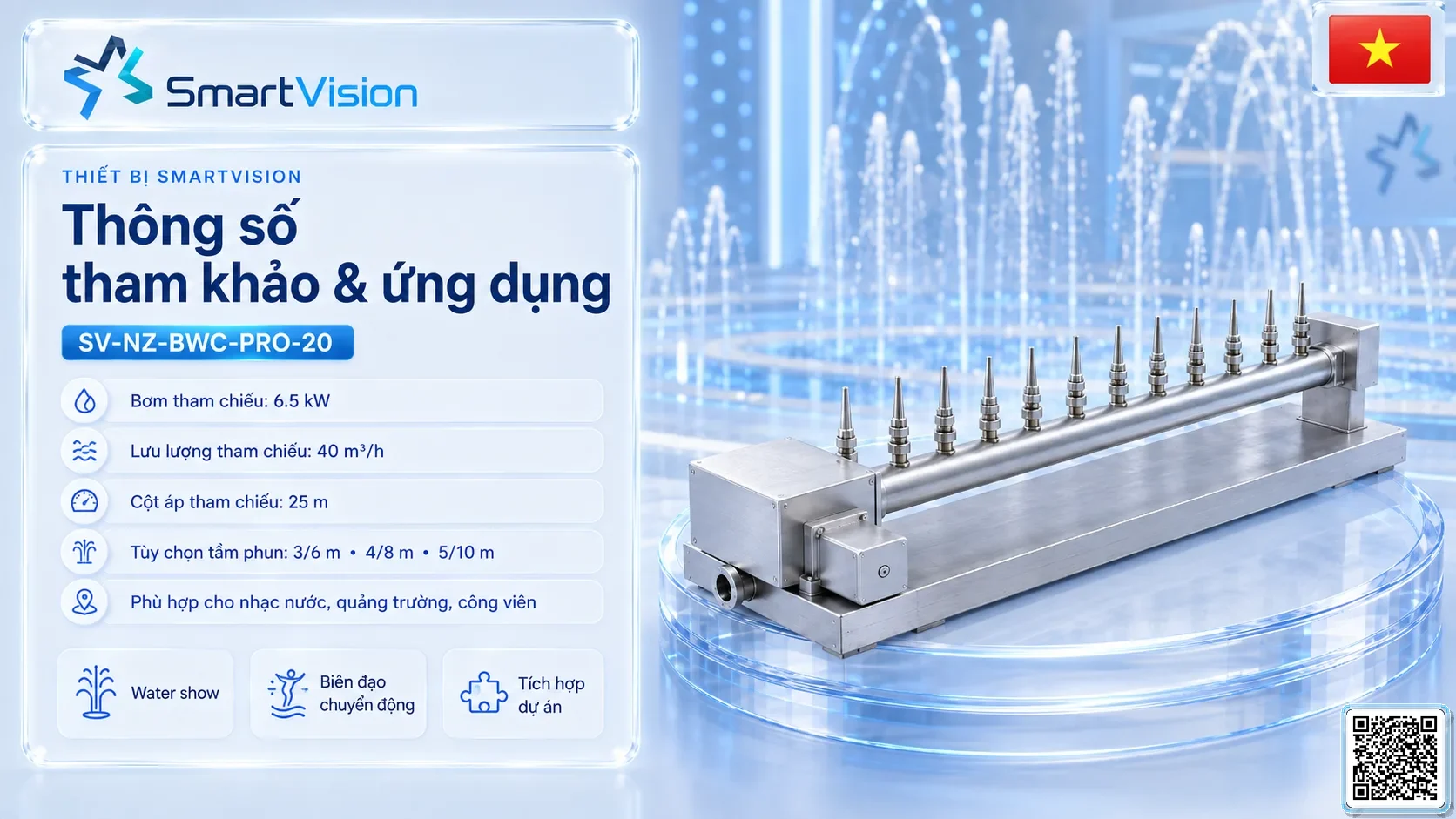

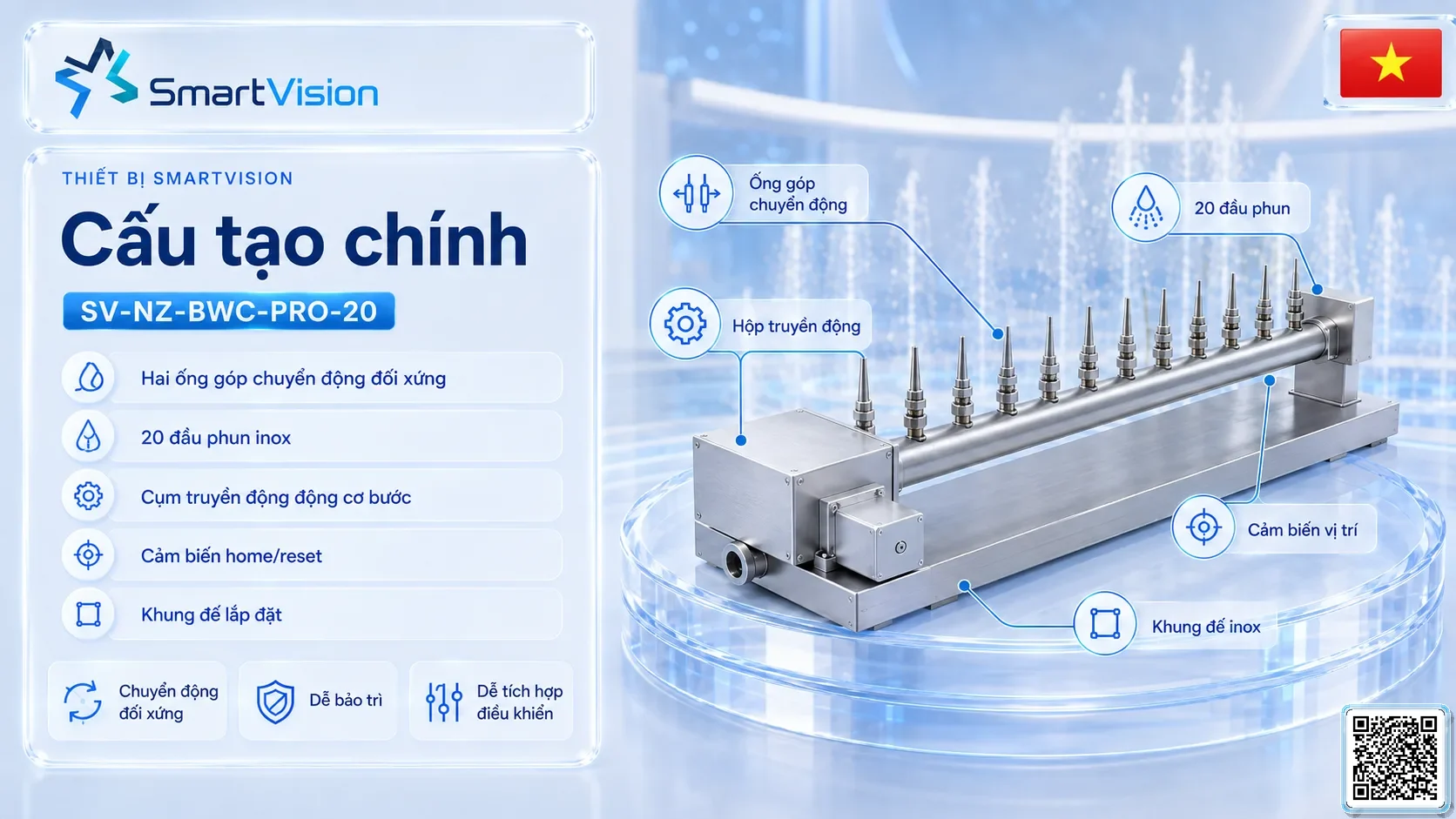

20 đầu phun; 2 ống góp chuyển động đối xứng; kích thước 2000×550×400 mm; mặt lắp 1300×300 mm; lỗ lắp Ø16; đầu nước ren trong DN50; 69 kg; bơm tham chiếu 6.5 kW / 40 m³/h / 25 m; driver bước AC60–80 V / 300 W; cảm biến reset/home; điều khiển PUL/DIR/EN.
