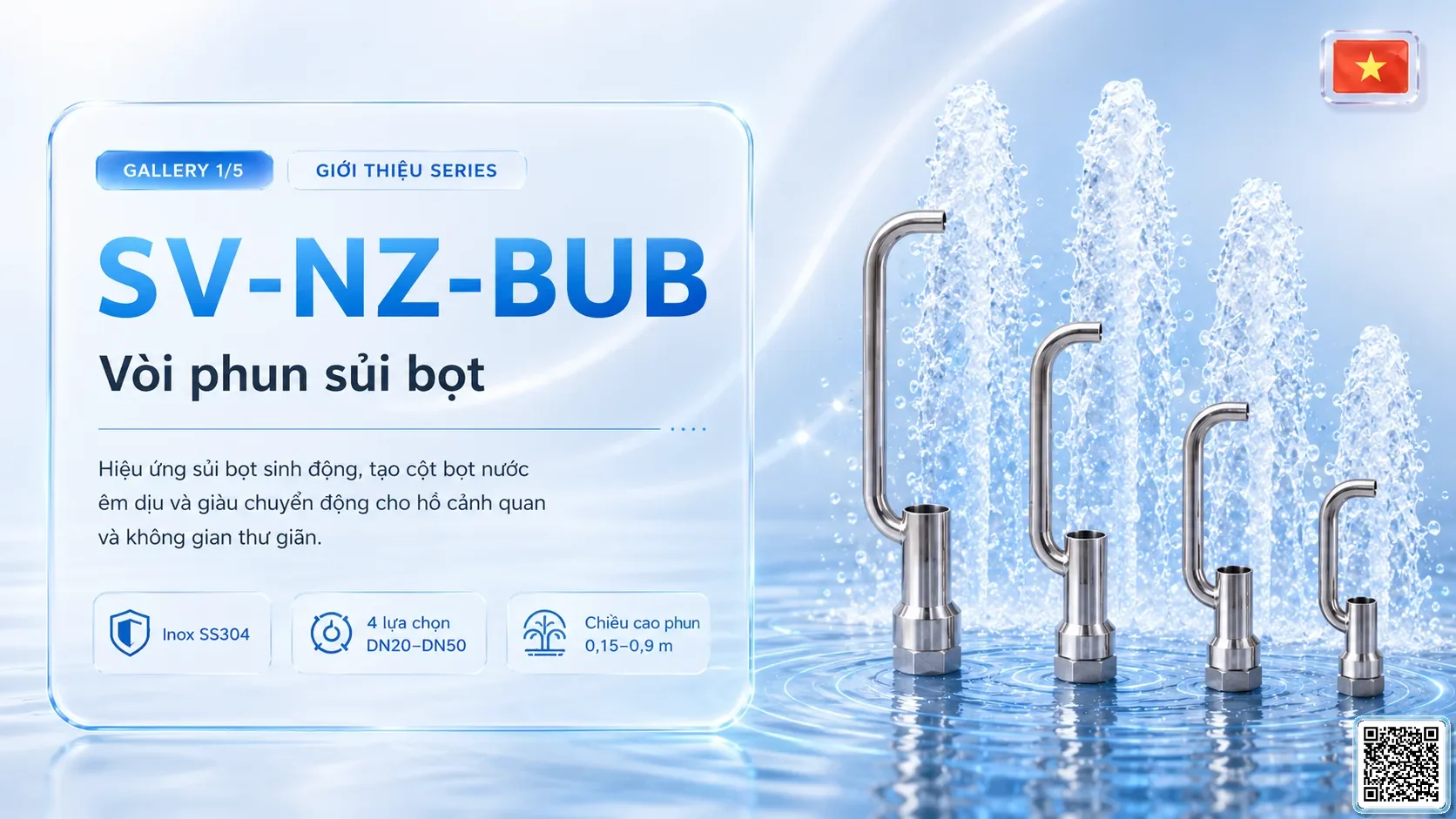

SV-NZ-BUBVòi phun sủi bọt

Dòng Vòi phun sủi bọt với nhiều size DN, thông số thủy lực và cấu hình chọn cho dự án nhạc nước.

nozzlesSV-NZ-BUBYêu cầu báo giá

Chọn cấu hình vòi phun

Size / đầu nối Đầu nối Chiều cao phun Lưu lượng Áp lực / cột áp Kích thước A/B/C/D Số lượng

HÌNH ẢNH SẢN PHẨM

Catalogue, hình kỹ thuật & bản vẽ

ĐÃ CÓ TÀI LIỆU

Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.

Kiểu lắp đặt	Threaded / fixed mounting
Trang catalogue	12
Nozzle Type	SV-NZ-BUB Bubbling Nozzle
Vật liệu	SS304
Available Sizes	DN20 / 3/4 inch / DN25 / 1 inch / DN40 / 1.5 inch / DN50 / 2 inch
Variant Models	SV-NZ-BUB-20 / SV-NZ-BUB-25 / SV-NZ-BUB-40 / SV-NZ-BUB-50
Chiều cao phun	0.15–0.4 m / 0.15–0.5 m / 0.15–0.7 m / 0.15–0.9 m
Flow Rate	1.7–6.5 m³/h / 2.7–8.9 m³/h / 4.6–18.2 m³/h / 8.6–21.4 m³/h
Pressure Head	40–110 kPa / 30–100 kPa / 20–120 kPa
Spray Diameter	Bubbling column
Dimension A	205 mm / 232 mm / 290 mm / 310 mm
Dimension B	92 mm / 119 mm / 114.5 mm / 160 mm
Dimension C	25.2 mm / 30.5 mm / 44.8 mm / 51.4 mm

Vòi sủi bọt chuyên dùng cho dự án nhạc nước, đài phun cảnh quan và water-show SmartVision.

Sẵn sàng tích hợp dự án:

Thuận tiện đưa vào bản vẽ CAD, bố trí khoảng cách vòi và phối hợp thi công.

Phù hợp vận hành lâu dài cho hồ phun nước và công trình ngoài trời.

Hiệu ứng nướckhối nước sủi thẳng, thô và rõ.

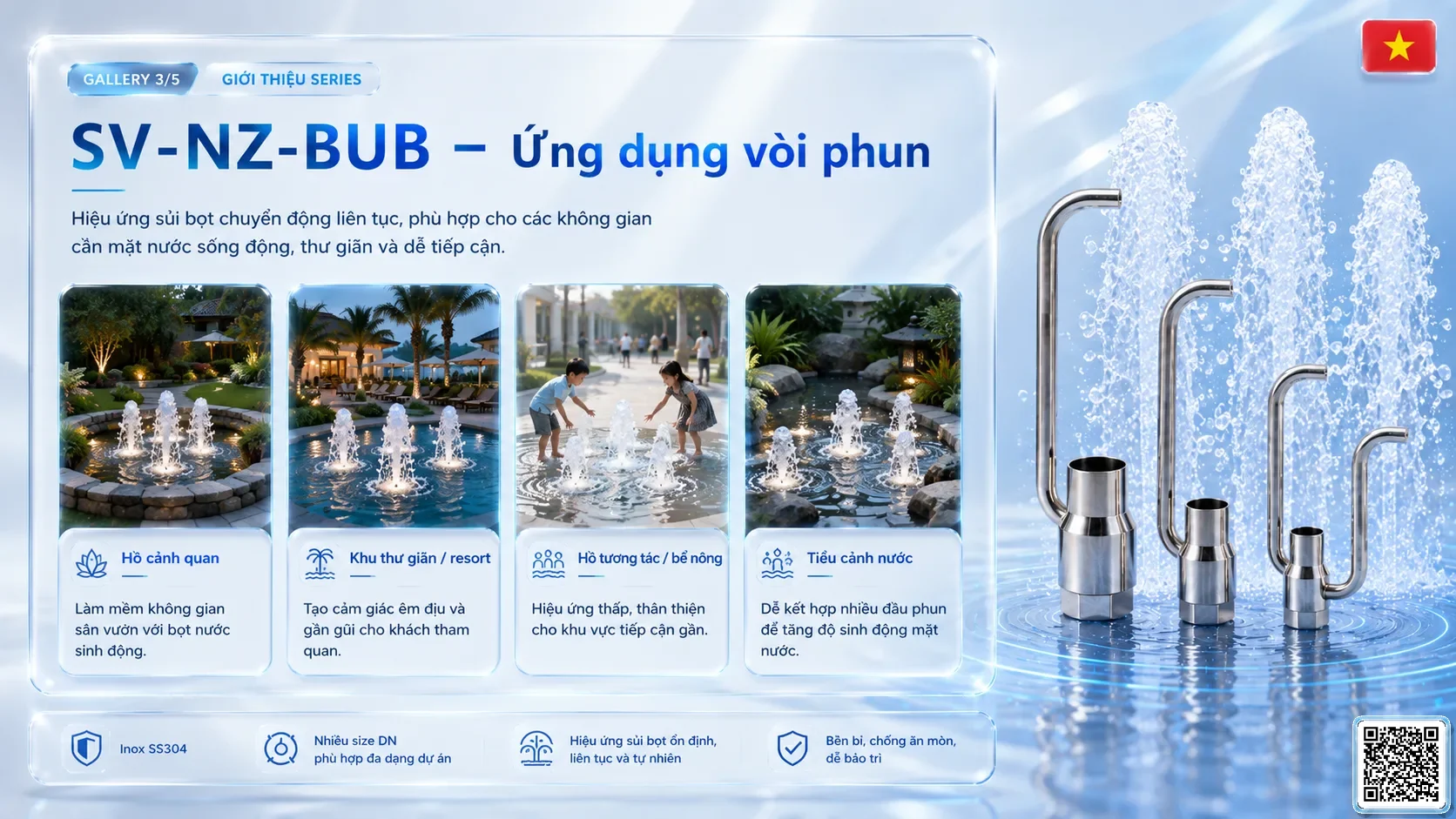

Phù hợphồ nông, cảnh quan thân thiện trẻ em, hồ resort và hiệu ứng nhẹ.
Lắp đặtThreaded / fixed mounting
Kết cấuinox SS304 / thân kim loại tiêu chuẩn dự án
Tích hợpmạch bơm thấp/trung bình, tính mực nước và ánh sáng mềm.
Tương thích đèn âm nước, đèn sàn khô/vòng đèn, vùng màu DMX và quy trình điều khiển show SmartVision.
Sẵn sàng cho BOQ, tính toán thủy lực, chia zone, bản vẽ lắp đặt và báo giá dự án.

✅ SmartVision hỗ trợ chọn vòi, tính bơm/cột áp, quy hoạch tủ điều khiển, tuyến cáp và bộ hồ sơ đề xuất hoàn chỉnh.

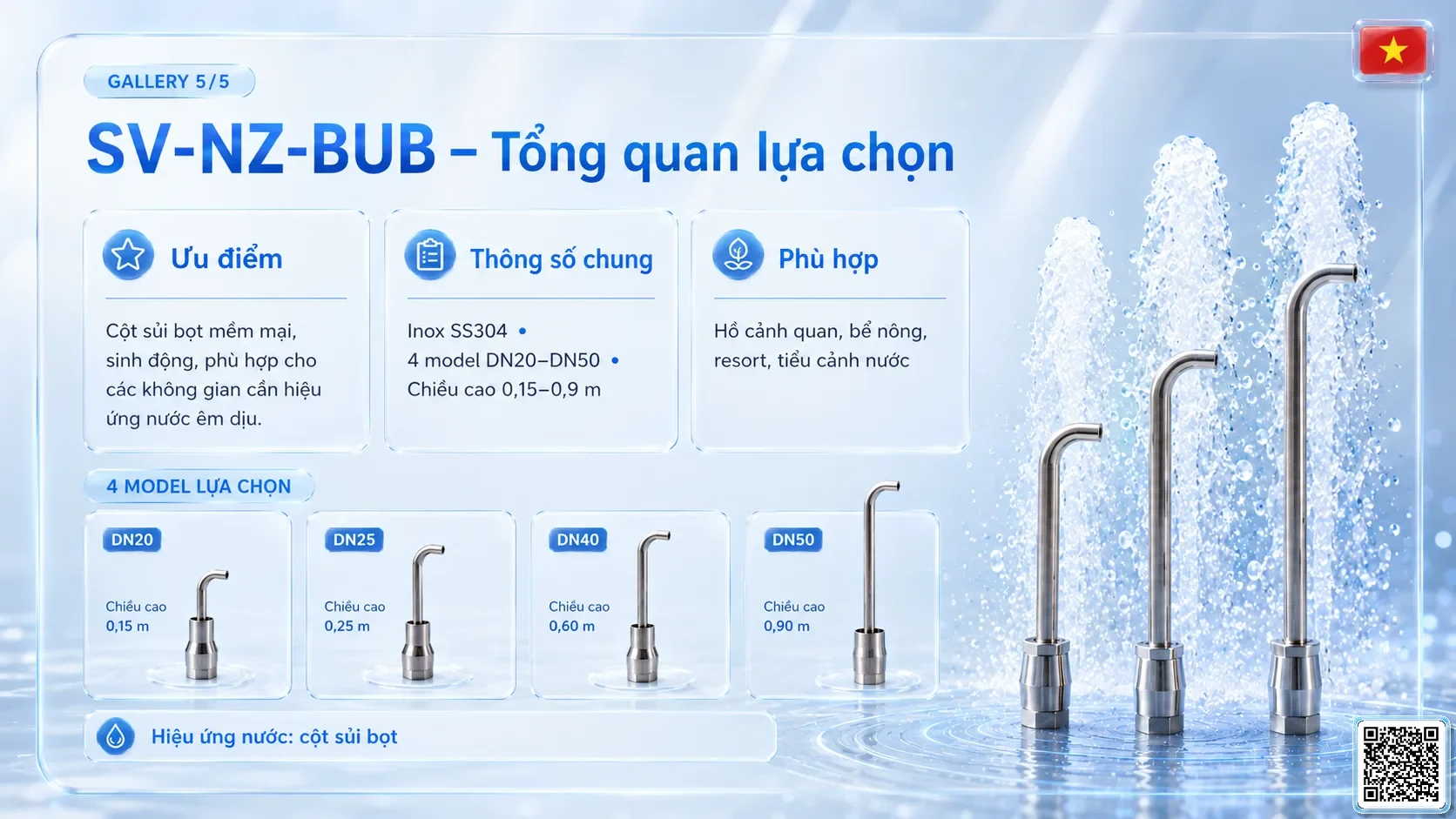

CẤU HÌNH SẢN PHẨM

Tổng số size vòi: 4

Cấu hình	Đầu nối	Chiều cao phun	Lưu lượng	Áp lực / cột áp	Đường kính phun	A / B / C / D
SV-NZ-BUB-20 SV-NZ-BUB-20	DN20 / 3/4 inch	0.15–0.4 m	1.7–6.5 m³/h	40–110 kPa	Bubbling column	205 mm / 92 mm / 25.2 mm
SV-NZ-BUB-25 SV-NZ-BUB-25	DN25 / 1 inch	0.15–0.5 m	2.7–8.9 m³/h	30–100 kPa	Bubbling column	232 mm / 119 mm / 30.5 mm
SV-NZ-BUB-40 SV-NZ-BUB-40	DN40 / 1.5 inch	0.15–0.7 m	4.6–18.2 m³/h	20–120 kPa	Bubbling column	290 mm / 114.5 mm / 44.8 mm
SV-NZ-BUB-50 SV-NZ-BUB-50	DN50 / 2 inch	0.15–0.9 m	8.6–21.4 m³/h	20–120 kPa	Bubbling column	310 mm / 160 mm / 51.4 mm
