SV-NZ-MGLLVòi phun loa kèn thân dài

Dòng Vòi phun loa kèn thân dài với nhiều size DN, thông số thủy lực và cấu hình chọn cho dự án nhạc nước.

nozzlesSV-NZ-MGLLYêu cầu báo giá

Chọn cấu hình vòi phun

Size / đầu nối Đầu nối Chiều cao phun Lưu lượng Áp lực / cột áp Kích thước A/B/C/D Số lượng

HÌNH ẢNH SẢN PHẨM

Catalogue, hình kỹ thuật & bản vẽ

ĐÃ CÓ TÀI LIỆU

Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.

Kiểu lắp đặt	Threaded / fixed mounting
Trang catalogue	15
Nozzle Type	SV-NZ-MGLL Morning Glory Nozzle Lengthening
Vật liệu	SS304
Available Sizes	DN15 / 1/2 inch / DN20 / 3/4 inch / DN25 / 1 inch / DN40 / 1.5 inch / DN50 / 2 inch
Variant Models	SV-NZ-MGLL-15 / SV-NZ-MGLL-20 / SV-NZ-MGLL-25 / SV-NZ-MGLL-40 / SV-NZ-MGLL-50
Chiều cao phun	0.2 m / 0.25 m / 0.4 m / 0.5 m
Flow Rate	1 m³/h / 2 m³/h / 3 m³/h / 4 m³/h / 7 m³/h
Pressure Head	5-8 kPa / 6-10 kPa
Spray Diameter	0.3 / 0.5 / 0.6 / 1.0 / 1.5
Dimension A	284 mm / 330 mm / 337 mm
Dimension B	29 mm / 34 mm / 42 mm / 49 mm / 63 mm
Dimension C	25 mm / 32 mm / 38 mm / 51 mm / 63 mm

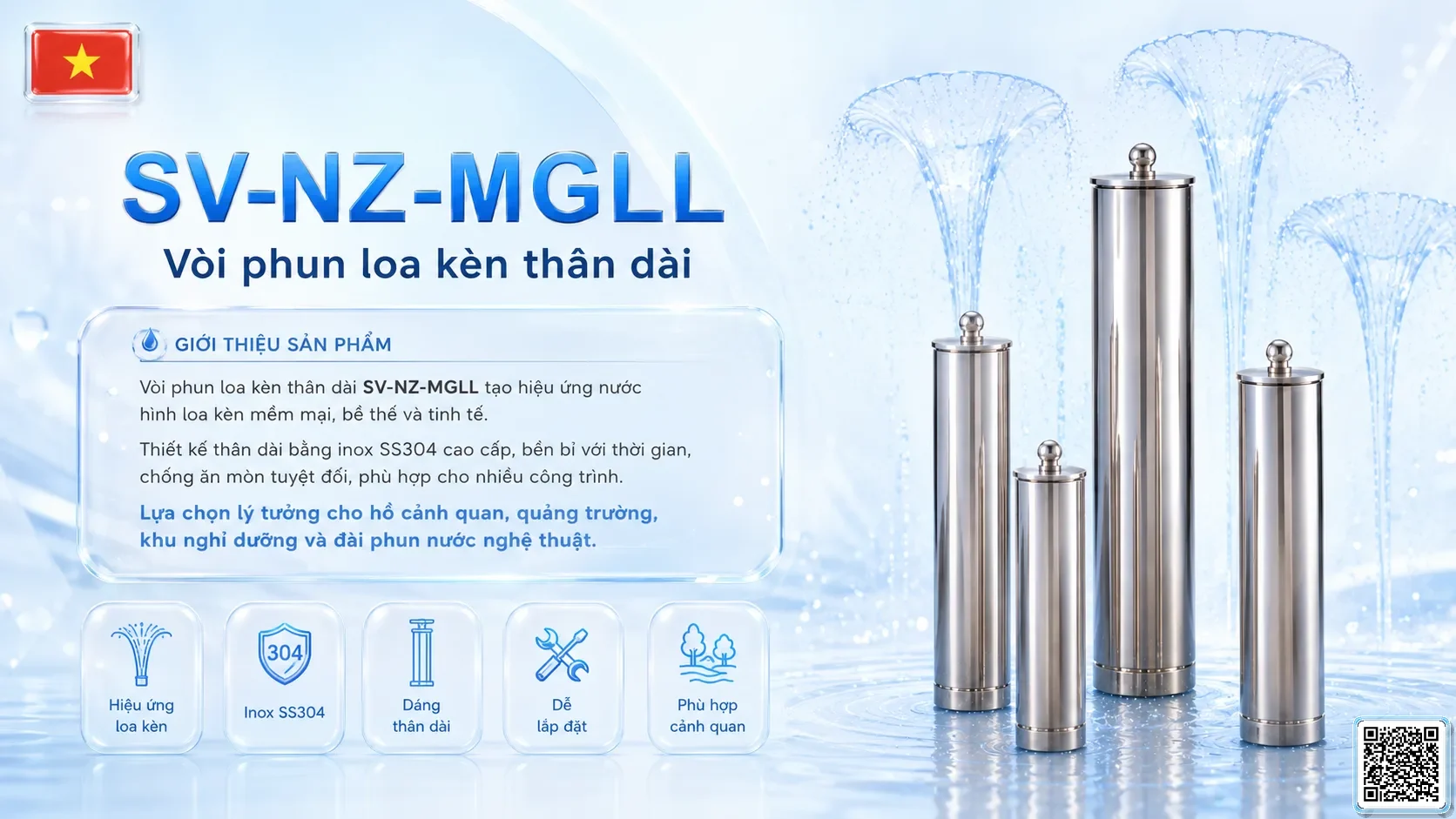

Vòi hoa loa kèn cổ dài chuyên dùng cho dự án nhạc nước, đài phun cảnh quan và water-show SmartVision.

Sẵn sàng tích hợp dự án:

Thuận tiện đưa vào bản vẽ CAD, bố trí khoảng cách vòi và phối hợp thi công.

Phù hợp vận hành lâu dài cho hồ phun nước và công trình ngoài trời.

Hiệu ứng nướcmàng nước hoa loa kèn cổ dài.

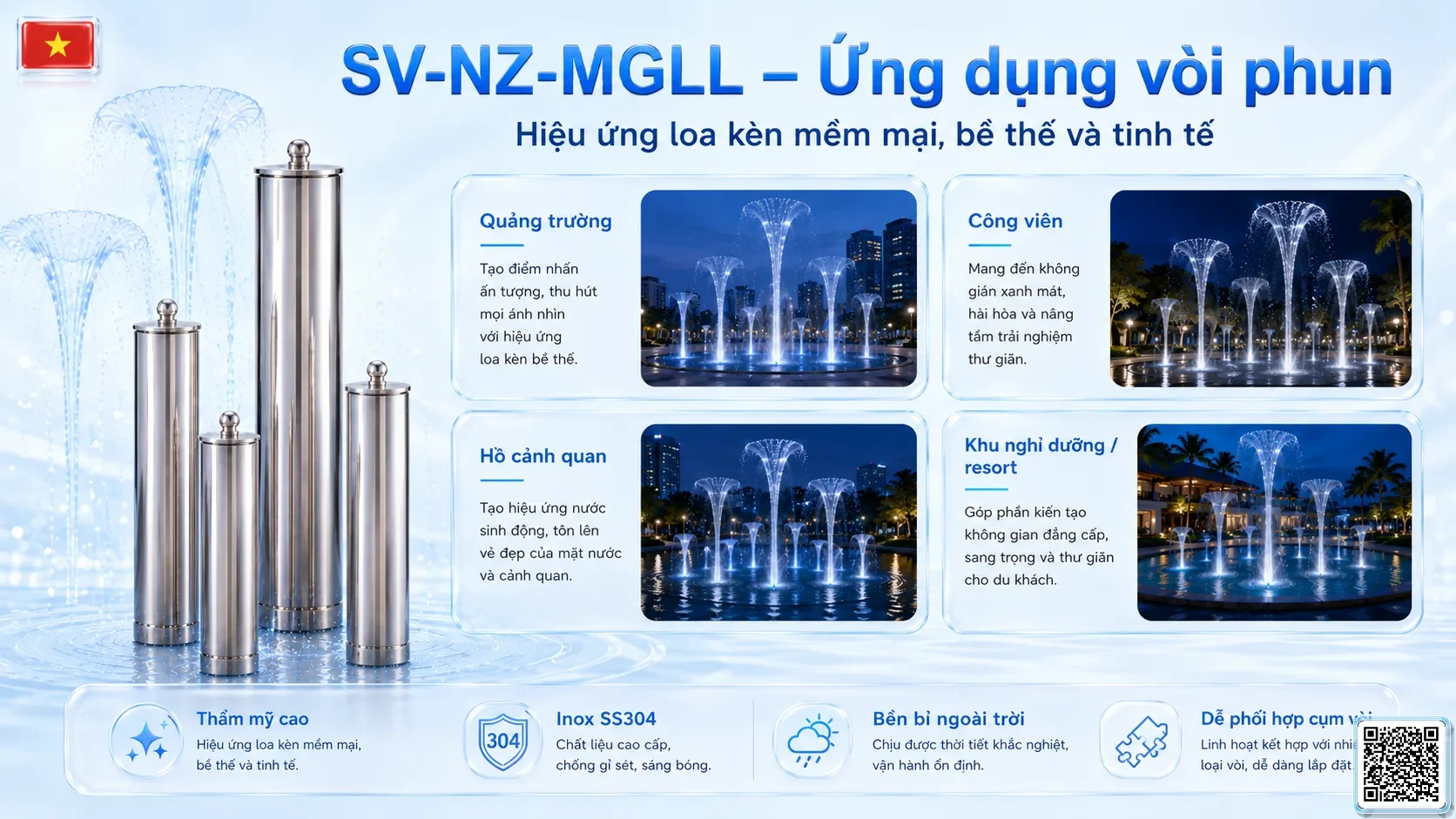

Phù hợpbể sâu, bệ nâng, khách sạn và công trình nước kiến trúc nhẹ.
Lắp đặtThreaded / fixed mounting
Kết cấuinox SS304 / thân kim loại tiêu chuẩn dự án
Tích hợpwater-level alignment, pump tuning and low-glare lighting.
Tương thích đèn âm nước, đèn sàn khô/vòng đèn, vùng màu DMX và quy trình điều khiển show SmartVision.
Sẵn sàng cho BOQ, tính toán thủy lực, chia zone, bản vẽ lắp đặt và báo giá dự án.

✅ SmartVision hỗ trợ chọn vòi, tính bơm/cột áp, quy hoạch tủ điều khiển, tuyến cáp và bộ hồ sơ đề xuất hoàn chỉnh.

CẤU HÌNH SẢN PHẨM

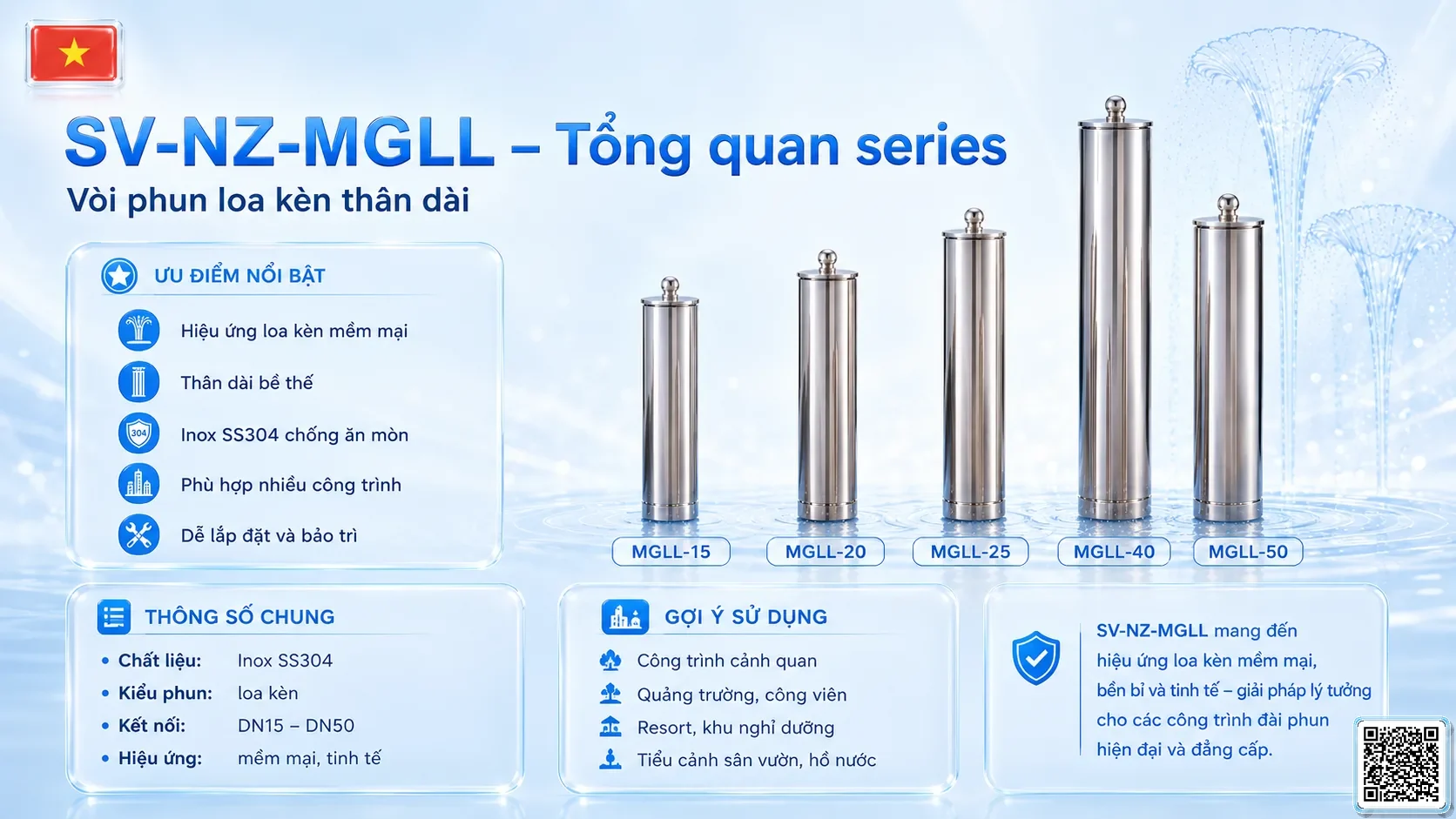

Tổng số size vòi: 5

Cấu hình	Đầu nối	Chiều cao phun	Lưu lượng	Áp lực / cột áp	Đường kính phun	A / B / C / D
SV-NZ-MGLL-15 SV-NZ-MGLL-15	DN15 / 1/2 inch	0.2 m	1 m³/h	5-8 kPa	0.3	284 mm / 29 mm / 25 mm
SV-NZ-MGLL-20 SV-NZ-MGLL-20	DN20 / 3/4 inch	0.25 m	2 m³/h	5-8 kPa	0.5	284 mm / 34 mm / 32 mm
SV-NZ-MGLL-25 SV-NZ-MGLL-25	DN25 / 1 inch	0.25 m	3 m³/h	5-8 kPa	0.6	284 mm / 42 mm / 38 mm
SV-NZ-MGLL-40 SV-NZ-MGLL-40	DN40 / 1.5 inch	0.4 m	4 m³/h	6-10 kPa	1.0	330 mm / 49 mm / 51 mm
SV-NZ-MGLL-50 SV-NZ-MGLL-50	DN50 / 2 inch	0.5 m	7 m³/h	6-10 kPa	1.5	337 mm / 63 mm / 63 mm
