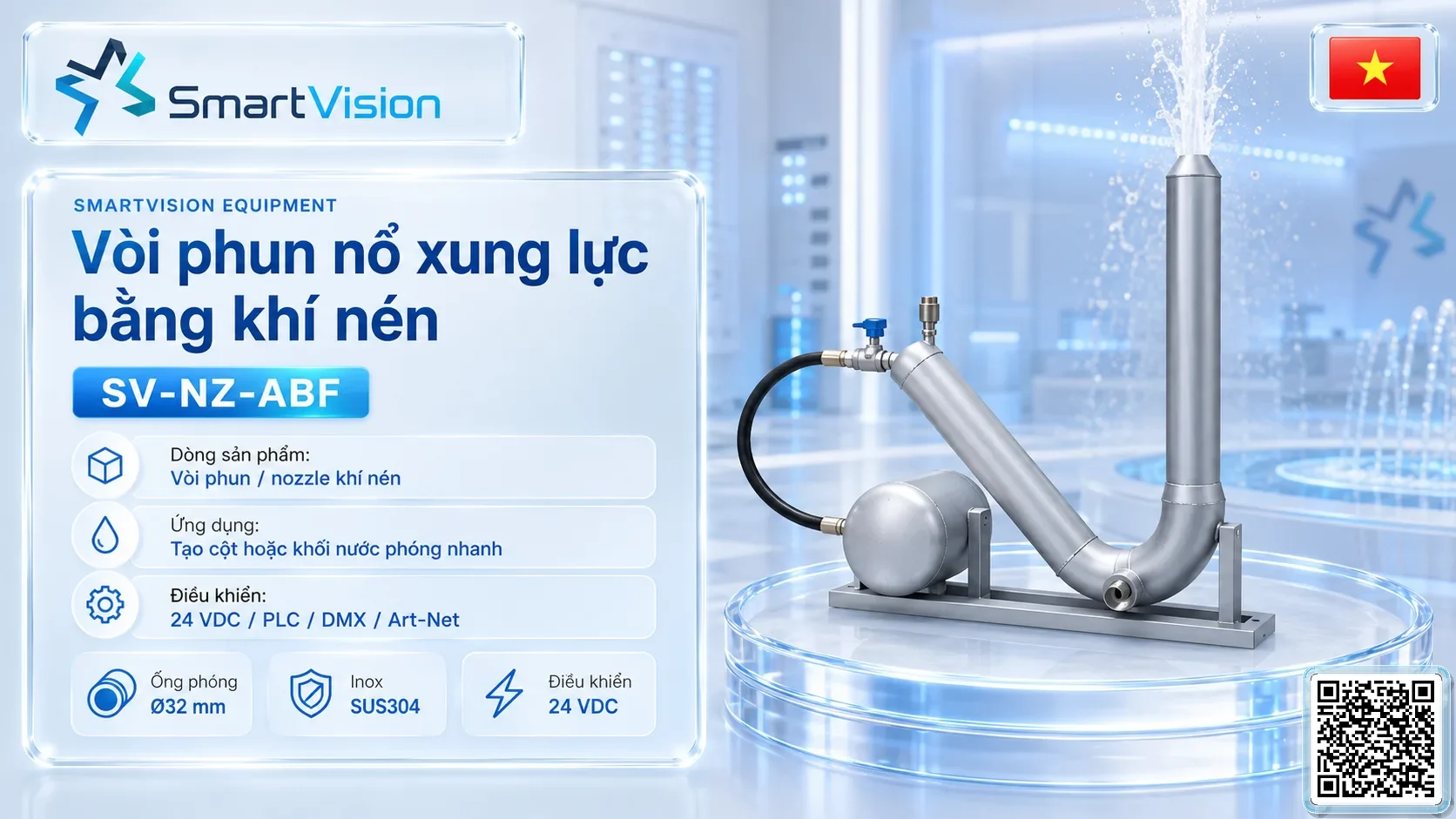

SV-NZ-ABFVòi phun nổ xung lực bằng khí nén

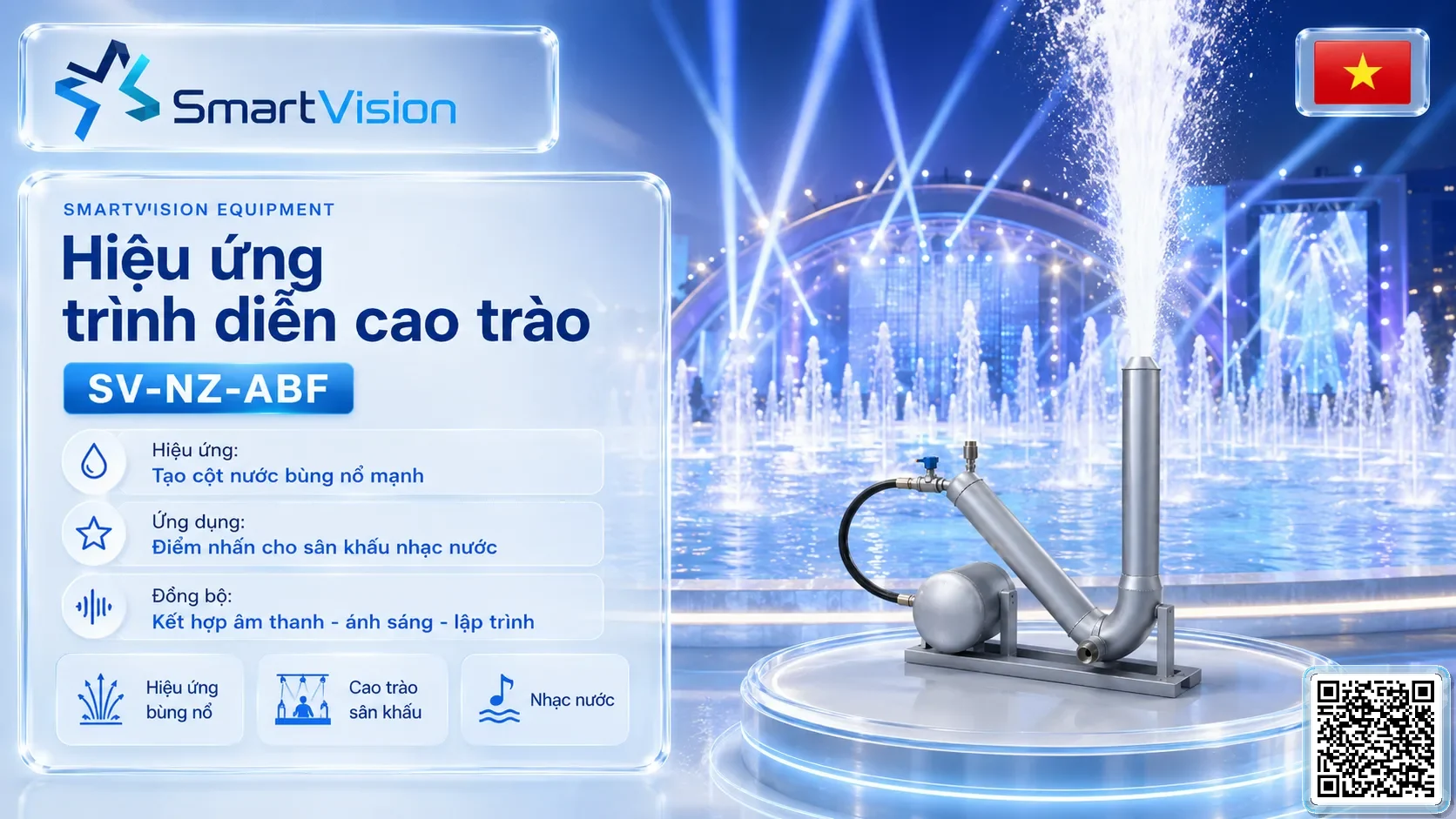

Hệ thống vòi phun nổ tạo cột hoặc khối nước phóng nhanh bằng năng lượng khí nén tích trữ, dùng làm điểm nhấn cao trào cho nhạc nước.

nozzlesSV-NZ-ABFYêu cầu báo giá

Chọn cấu hình vòi phun

Size / đầu nối Đầu nối Chiều cao phun Lưu lượng Áp lực / cột áp Kích thước A/B/C/D Số lượng

Thêm vào BOM dự án

👁 163

Thông số kỹ thuật

Dòng sản phẩm	SV-NZ-ABF
Kiểu lắp đặt	Fixed base frame / foundation mounting with vibration isolation
Chiều cao	990 mm (reference drawing)
Vật liệu vỏ đèn	SUS304; SUS316L option for saline environments
Nozzle Type	SV-NZ-ABF Pneumatic Air Blast Fountain Nozzle
Vật liệu	SS304
Available Sizes	Launch outlet Ø32 mm
Variant Models	SV-NZ-ABF-32
Chiều cao phun	Project-specific; to be confirmed by model test
Flow Rate	Intermittent shot; water volume per shot to be confirmed
Pressure Head	Compressed-air working pressure: model-specific; subject to pressure-vessel dossier
Dimension A	1200 mm
Dimension B	510 mm
Dimension C	990 mm
Dimension D	Base plate thickness 40 mm; mounting 4 × Ø16 (reference drawing)

Tích hợp dự án

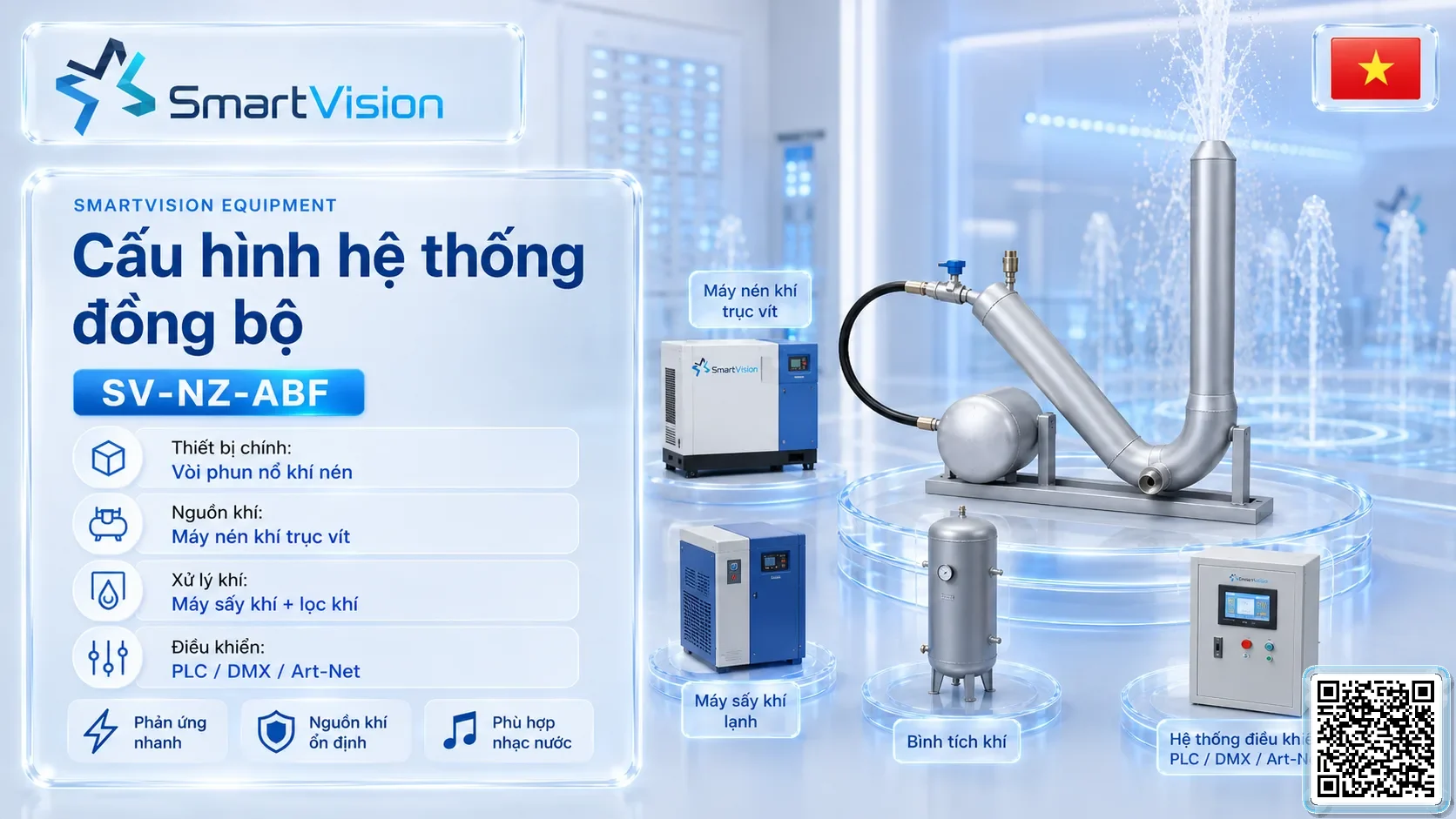

Tích hợp PLC/DMX/Art-Net thông qua relay hoặc driver cách ly

Hỗ trợ single shot, sequence shot, synchronized shot và Silent Mode. Phải cấu hình vùng an toàn, chống rung, van an toàn, cảm biến áp suất và quy trình chạy thử áp suất thấp.

CẤU HÌNH SẢN PHẨM

Thông số kỹ thuật theo model / kích thước

Tổng số size vòi: 1

Cấu hình	Đầu nối	Chiều cao phun	Lưu lượng	Áp lực / cột áp	Đường kính phun	A / B / C / D
SV-NZ-ABF-32 SV-NZ-ABF-32	Launch outlet Ø32 mm	Project-specific; to be confirmed by model test	Intermittent shot; water volume per shot to be confirmed	Compressed-air working pressure: model-specific; subject to pressure-vessel dossier		1200 mm / 510 mm / 990 mm / Base plate thickness 40 mm; mounting 4 × Ø16 (reference drawing)

ỨNG DỤNG & TÍNH NĂNG

Ứng dụng & tính năng nổi bật

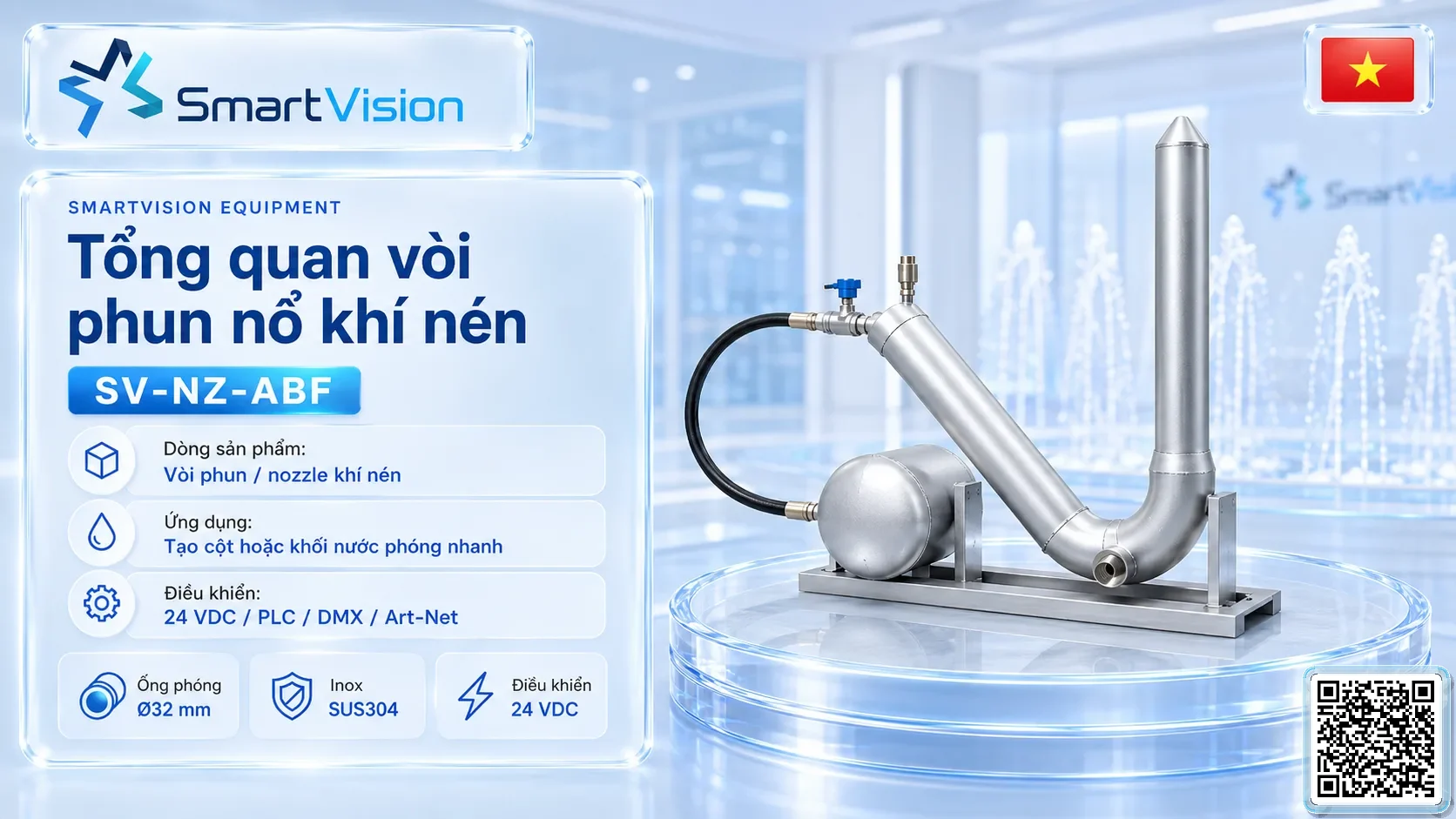

Tổng quan

Vòi phun xung lực khí nén tạo hiệu ứng bắn nước mạnh, nhanh và dứt khoát; cấu hình theo chiều cao phóng, dung tích khí, áp suất và chu kỳ nạp lại của từng dự án.
