Bơm chìm inox đài phun nước 10SP160

Bơm chìm inox đài phun nước 10SP160 cho đài phun nước, hồ cảnh quan, cụm bơm nhạc nước và hệ thống water show đô thị.

fountain-pumps10SP160Yêu cầu báo giá

Chọn cấu hình bơm

Mã bơm Điện áp / số pha Điện áp motor Công suất motor Lưu lượng / cột áp Cửa xả Chiều dài Trọng lượng Tủ điều khiển Số lượng

Thêm vào dự toán dự án

👁 51

Thông số kỹ thuật

Dòng sản phẩm	10SP Stainless Steel Fountain Pump
Kiểu lắp đặt	Submersible fountain pump / Bơm chìm đài phun nước
Chiều dài / kích thước bơm	600-1848 mm
Kết cấu bơm	Thiết kế bơm chìm / Submersible pump design
Vật liệu vỏ đèn	Kết cấu bơm inox; bộ phận thủy lực chính SS304, chi tiết vật liệu theo bảng cấu tạo catalogue / Stainless steel pump structure; SS304 main hydraulic parts; material details follow catalogue structure table
Loại cáp	Cáp bơm chìm; chọn tiết diện theo dòng định mức, sụt áp và chiều dài tuyến cáp / Submersible pump cable; cable cross-section selected by rated current, voltage drop and cable-length table
Kết cấu chống nước	Sealed submersible motor and cable assembly for underwater fountain operation
Độ sâu chịu áp lực	Độ sâu chìm tối đa ≤150m theo điều kiện catalogue / Tối đaimum diving depth ≤150m under catalogue condition
Nhiệt độ hoạt động	Nhiệt độ nước ≤35°C; pH 6.5–8.0; hàm lượng rắn ≤0.01%; hạt tối đa ≤0.2mm / Water temperature ≤35°C; pH 6.5–8.0; solid content ≤0.01%; max particle ≤0.2mm
Tiêu chuẩn chứng nhận	Đường cong bơm tham chiếu ISO9906 Appendix A; dung sai cột áp/hiệu suất tham chiếu GB/T12785 / Pump curve tolerance reference: ISO9906 Appendix A; head/efficiency tolerance reference: GB/T12785
Cửa xả	Cửa xả / Outlet: DN150; 6"
Trọng lượng	24.8-76.0 kg

Tích hợp dự án

10SP160 thuộc dòng 10SP Stainless Steel Fountain Pump, sẵn sàng dùng làm bơm cấp nước chính cho đài phun, cụm high jet, hồ cảnh quan, bể tuần hoàn và water show. Phù hợp cho:

Max head 288 m / Flow rate / head: 0-180 m³/h

Max head 288 m

Dải công suất motor: 15-110 kW / Motor power range: 15-110 kW

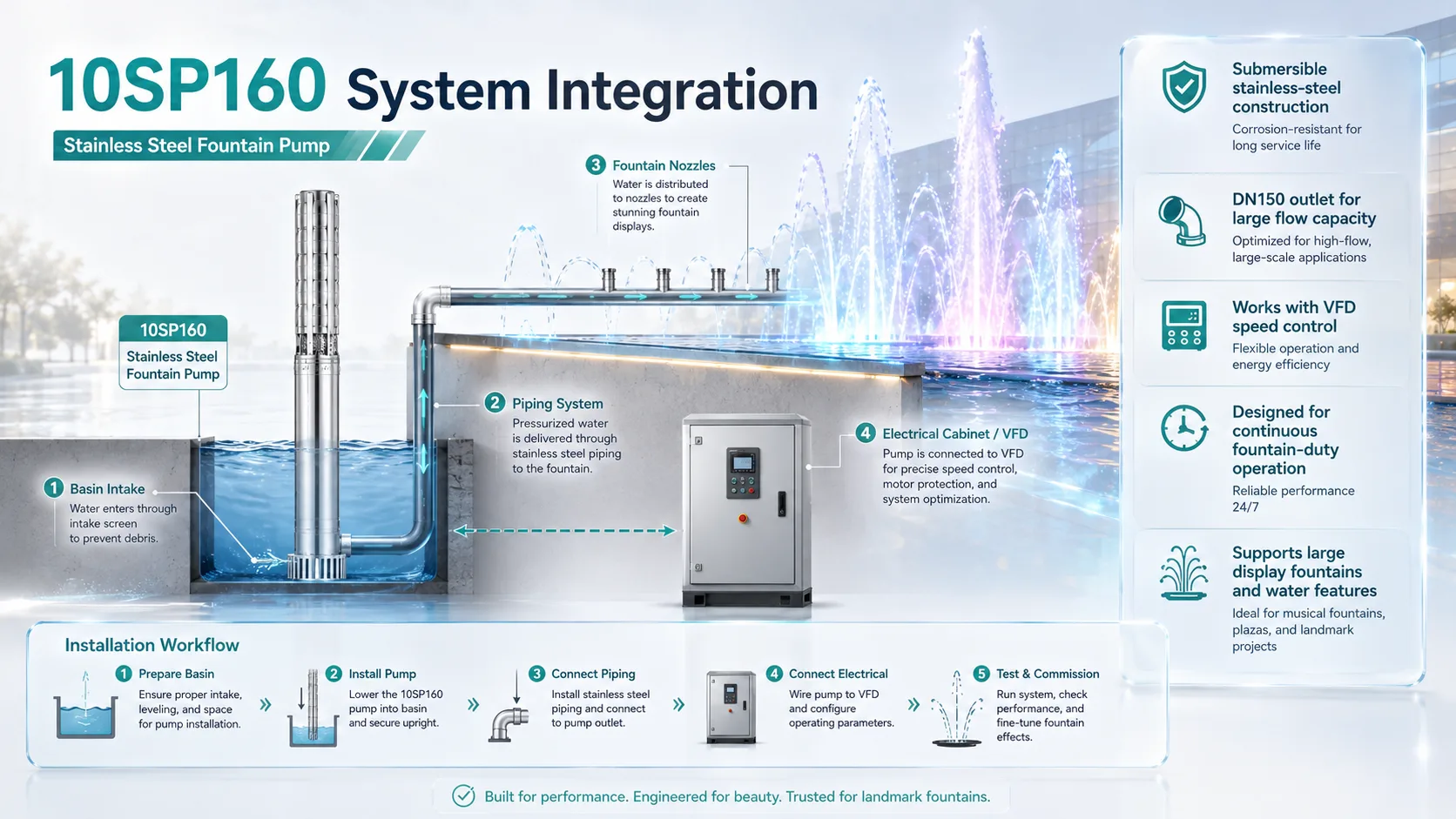

Cửa xả Cửa xả / Outlet: DN150; 6". Khi tích hợp, SmartVision tính lưu lượng yêu cầu, cột áp tổng, tổn thất đường ống, cao độ phun, số lượng nozzle, đường kính ống, van một chiều, lọc rác, khớp nối mềm, khoảng cách cáp và tiết diện cáp

Đồng thời đề xuất MCCB/contactor, overload, bảo vệ mất pha/ngược pha, cảm biến mức nước và biến tần nếu cần điều chỉnh lưu lượng hoặc đồng bộ nhạc nước.

Chọn điểm làm việc theo đường cong bơm
Cấp lưu lượng/cột áp cho nhóm vòi phun
Tủ MCC/VFD và bảo vệ motor
BOQ/BOM, bản vẽ thủy lực và sơ đồ điện. Thông số tham chiếuLưu lượng / cột áp: 0-180 m³/h

DANH SÁCH MODEL BƠM

Bảng chọn bơm theo từng model

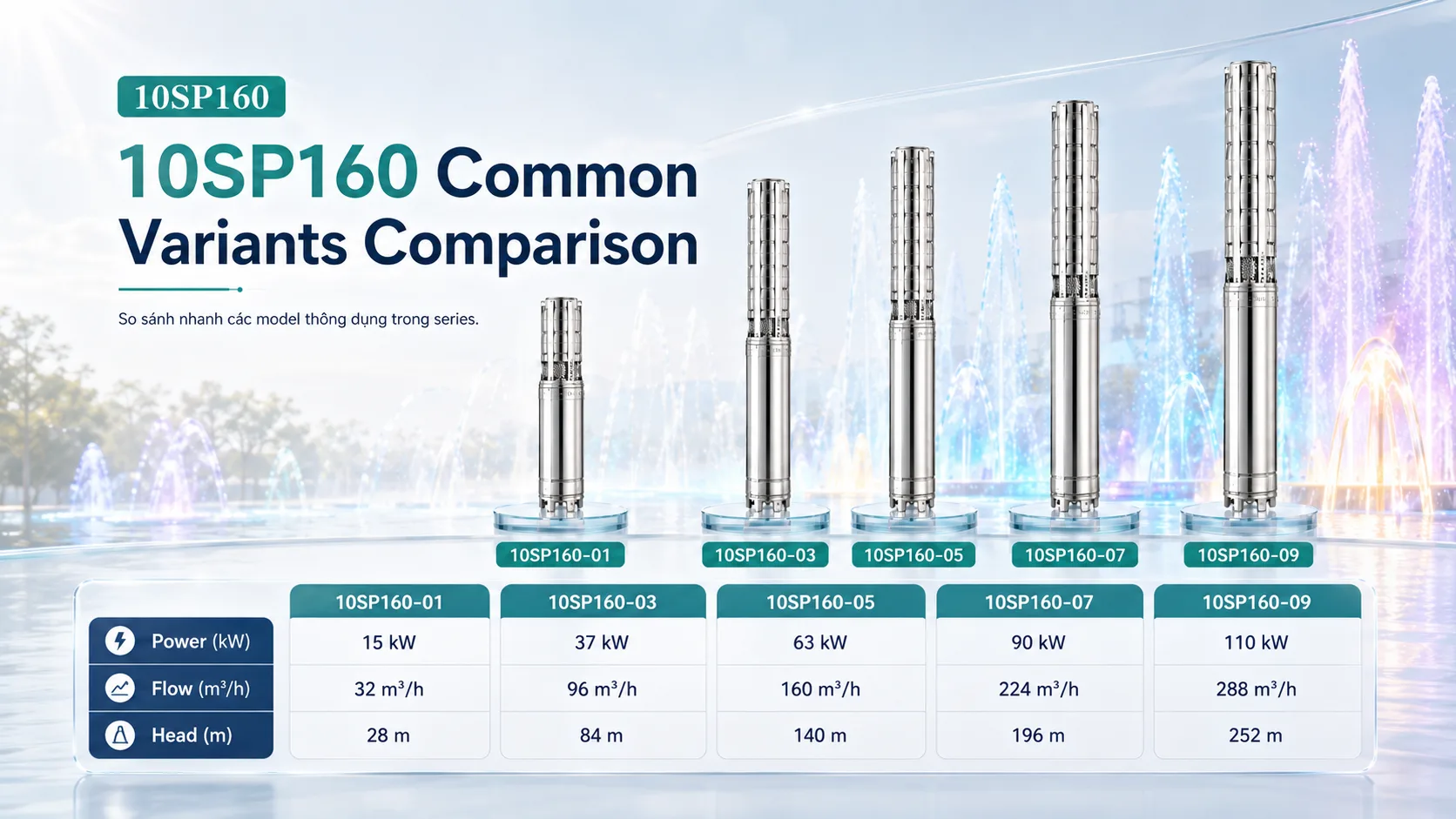

Model	Lưu lượng / cột áp	Công suất motor	Điện áp	Cửa xả	Chiều dài	Trọng lượng	Tủ điều khiển
10SP160-01 10SP160-01	80–180 m³/h / 28–18 m	15 kW / 18.5 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	24.8 kg	VFD / contactor / soft starter by cabinet design
10SP160-02 10SP160-02	80–180 m³/h / 56–36 m	26 kW / 40 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	31.2 kg	VFD / contactor / soft starter by cabinet design
10SP160-03 10SP160-03	80–180 m³/h / 84–54 m	37 kW / 50 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	37.6 kg	VFD / contactor / soft starter by cabinet design
10SP160-04 10SP160-04	80–180 m³/h / 112–72 m	55 kW / 75 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	44 kg	VFD / contactor / soft starter by cabinet design
10SP160-05 10SP160-05	80–180 m³/h / 140–90 m	63 kW / 85 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	50.4 kg	VFD / contactor / soft starter by cabinet design
10SP160-06 10SP160-06	80–180 m³/h / 168–108 m	75 kW / 100 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	56.8 kg	VFD / contactor / soft starter by cabinet design
10SP160-07 10SP160-07	80–180 m³/h / 196–126 m	90 kW / 125 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	63.2 kg	VFD / contactor / soft starter by cabinet design
10SP160-09 10SP160-09	80–180 m³/h / 252–162 m	110 kW / 150 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	76 kg	VFD / contactor / soft starter by cabinet design

ỨNG DỤNG & TÍNH NĂNG

Ứng dụng & tính năng nổi bật

Tổng quan

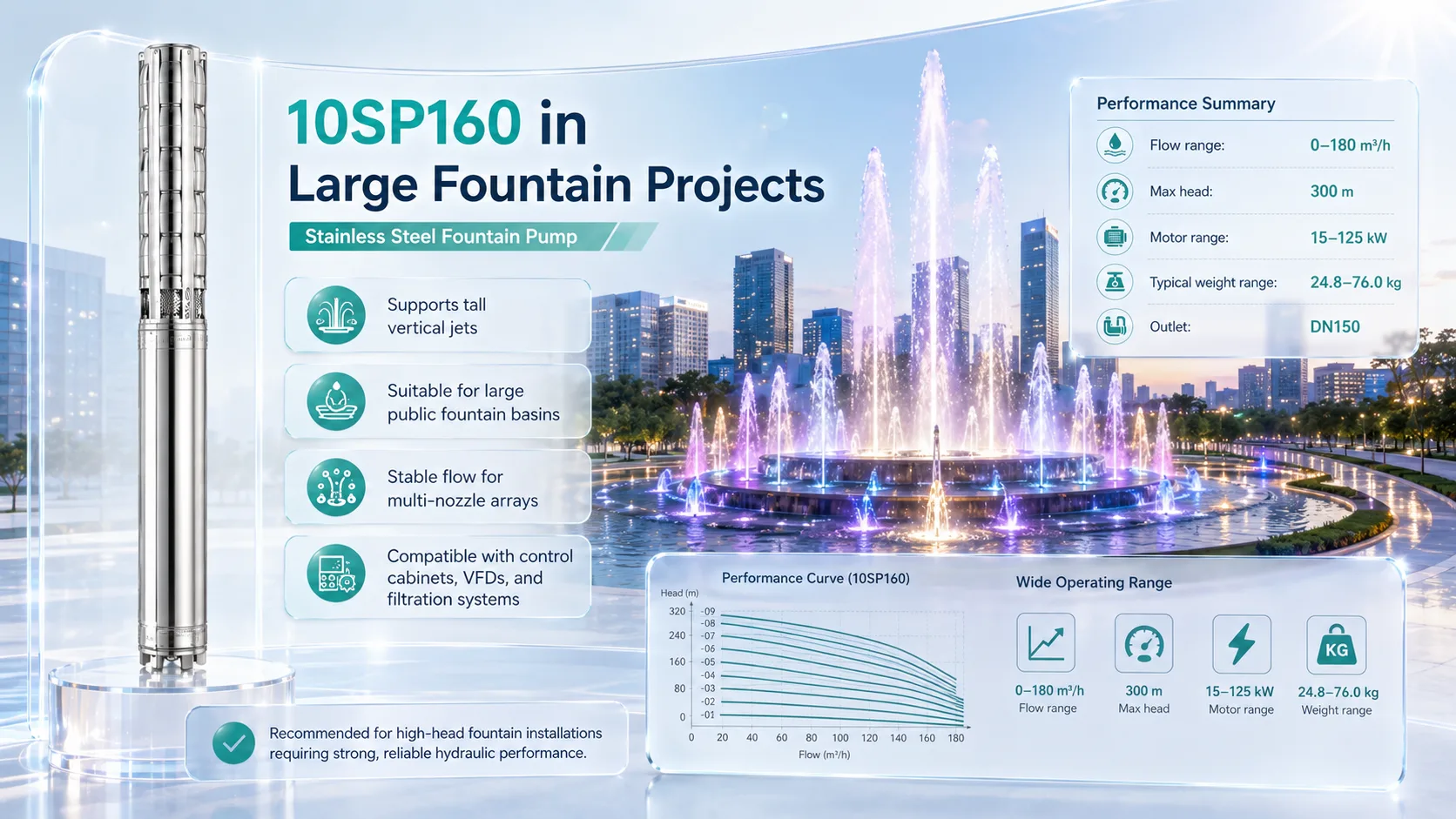

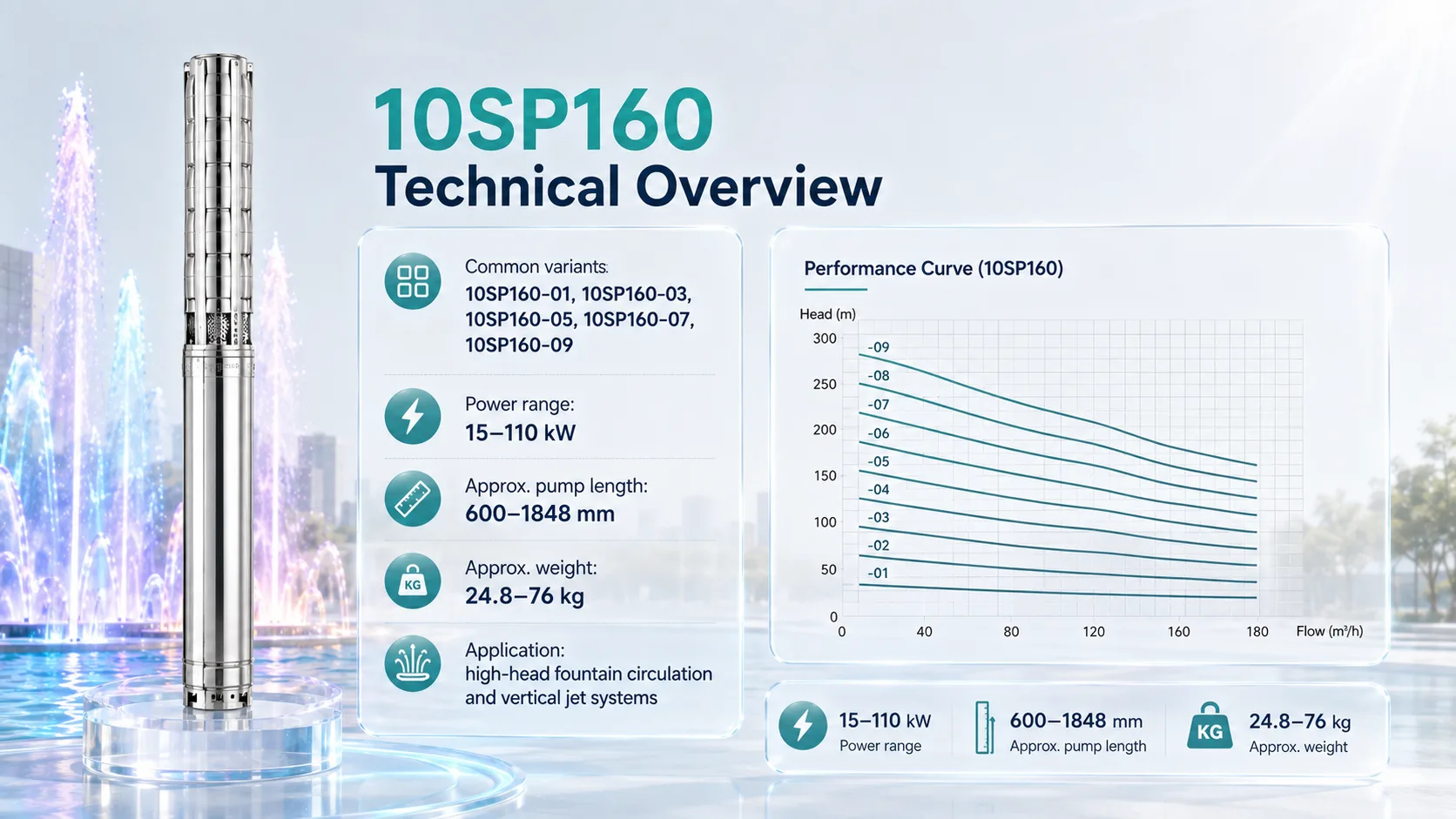

Bơm chìm inox đài phun nước 10SP160 thuộc dòng 10SP, dùng cho cấp nước vòi phun và tuần hoàn hồ. Dữ liệu catalogue gồm dải 0-180 m³/h; max head 288 m, công suất 15-110 kW, đầu ra DN150; 6", chiều dài bơm 600-1848 mm và khối lượng 24.8-76.0 kg.

Ứng dụng phù hợp

Nhạc nước; đài phun âm sàn; hồ cảnh quan; cụm bơm water show; công trình đô thị

Tính năng chính

Kết cấu bơm chìm inox; dữ liệu chọn bơm theo catalogue; dải 0-180 m³/h; max head 288 m; công suất 15-110 kW; đầu ra DN150; 6"; phù hợp điều khiển bằng tủ SmartVision/VFD khi cần.
