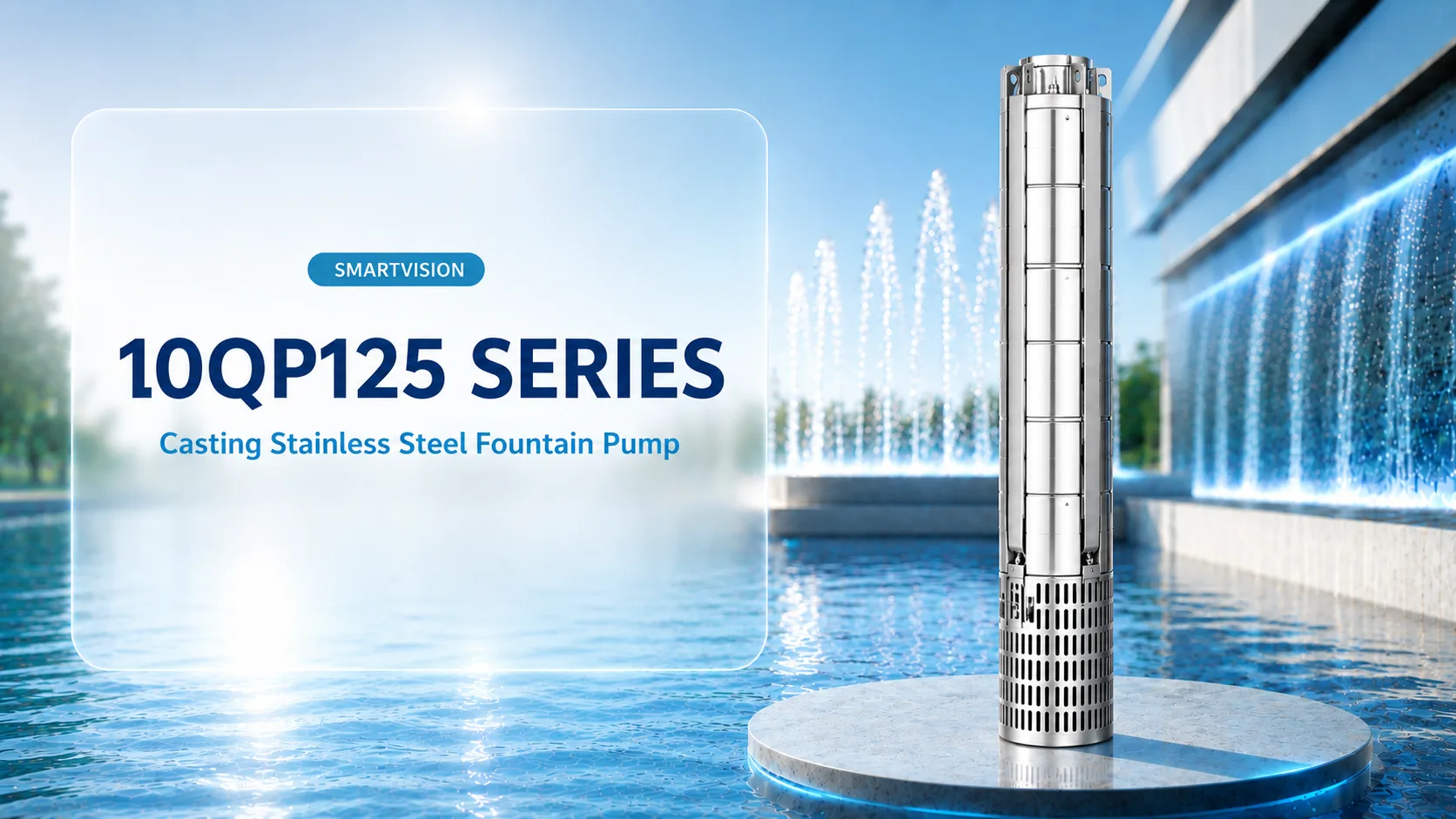

10QP125 Main / Hero image SmartVision water show equipment

● SMARTVISION EQUIPMENT

Bơm chìm inox đài phun nước 10QP125

Bơm chìm inox đài phun nước 10QP125 cho đài phun nước, hồ cảnh quan, cụm bơm nhạc nước và hệ thống water show đô thị.

fountain-pumps10QP125Yêu cầu báo giá

Chọn cấu hình bơm

Mã bơm Điện áp / số pha Điện áp motor Công suất motor Lưu lượng / cột áp Cửa xả Chiều dài Trọng lượng Tủ điều khiển Số lượng

Thêm vào dự toán dự án

👁 47

Thông số kỹ thuật

Dòng sản phẩm	10QP Stainless Steel Fountain Pump
Kiểu lắp đặt	Submersible fountain pump / Bơm chìm đài phun nước
Chiều dài / kích thước bơm	530-2130 mm
Kết cấu bơm	Thiết kế bơm chìm / Submersible pump design
Vật liệu vỏ đèn	Kết cấu bơm inox; bộ phận thủy lực chính SS304, chi tiết vật liệu theo bảng cấu tạo catalogue / Stainless steel pump structure; SS304 main hydraulic parts; material details follow catalogue structure table
Loại cáp	Cáp bơm chìm; chọn tiết diện theo dòng định mức, sụt áp và chiều dài tuyến cáp / Submersible pump cable; cable cross-section selected by rated current, voltage drop and cable-length table
Kết cấu chống nước	Sealed submersible motor and cable assembly for underwater fountain operation
Độ sâu chịu áp lực	Độ sâu chìm tối đa ≤150m theo điều kiện catalogue / Tối đaimum diving depth ≤150m under catalogue condition
Nhiệt độ hoạt động	Nhiệt độ nước ≤35°C; pH 6.5–8.0; hàm lượng rắn ≤0.01%; hạt tối đa ≤0.2mm / Water temperature ≤35°C; pH 6.5–8.0; solid content ≤0.01%; max particle ≤0.2mm
Tiêu chuẩn chứng nhận	Đường cong bơm tham chiếu ISO9906 Appendix A; dung sai cột áp/hiệu suất tham chiếu GB/T12785 / Pump curve tolerance reference: ISO9906 Appendix A; head/efficiency tolerance reference: GB/T12785
Cửa xả	Cửa xả / Outlet: DN150; 6"
Trọng lượng	25.4-113 kg

Tích hợp dự án

Bơm DC áp thấp 10QP125 sẵn sàng tích hợp cho cụm đài phun nhỏ/trung bình, bơm phụ trợ và hệ DC/solar. Phù hợp cho:

Max head 220 m / Flow rate / head: 0-200 m³/h

Max head 220 m

Dải công suất motor: 9.2-110 kW / Motor power range: 9.2-110 kW

Động cơ chìm không đồng bộ 3 pha

Điện áp và kiểu làm mát chọn theo mã motor / Three-phase asynchronous submersible motor

Voltage and cooling option selected by motor code

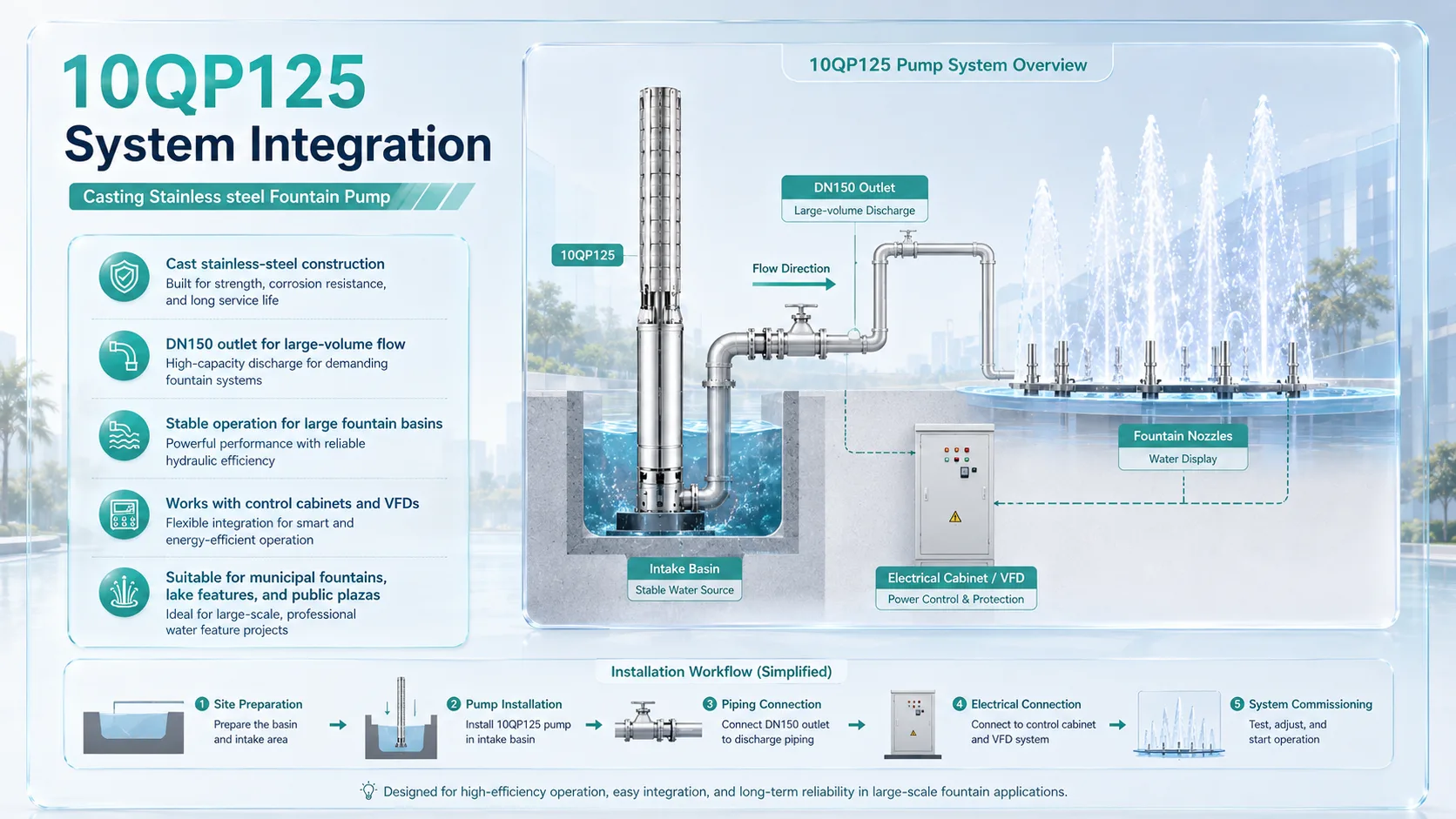

Cửa xả Cửa xả / Outlet: DN150; 6". Khi đưa vào dự án cần kiểm tra lưu lượng thực tế, cột áp tổng, tổn thất đường ống, lọc rác, chống cạn, cấp nguồn DC, sụt áp cáp và chế độ làm mát để đảm bảo vận hành ổn định.

Nguồn DC/solar áp thấp
Cấp nước cụm vòi nhỏ và tuần hoàn phụ trợ
Điều tốc DC/relay/module SmartVision
Tính tải, tiết diện cáp và BOQ. Thông số tham chiếuLưu lượng / cột áp: 0-200 m³/h

DANH SÁCH MODEL BƠM

Bảng chọn bơm theo từng model

Model	Lưu lượng / cột áp	Công suất motor	Điện áp	Cửa xả	Chiều dài	Trọng lượng	Tủ điều khiển
QP120-1 QP120-1	60–200 m³/h / 20–9 m	9.2 kW / 12.5 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	25.4 kg	VFD / contactor / soft starter by cabinet design
QP120-2 QP120-2	60–200 m³/h / 40–18 m	18.5 kW / 25 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	34 kg	VFD / contactor / soft starter by cabinet design
QP120-3 QP120-3	60–200 m³/h / 60–27 m	30 kW / 40 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	42.5 kg	VFD / contactor / soft starter by cabinet design
QP120-4 QP120-4	60–200 m³/h / 80–36 m	37 kW / 50 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	51 kg	VFD / contactor / soft starter by cabinet design
QP120-5 QP120-5	60–200 m³/h / 100–45 m	45 kW / 60 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	59 kg	VFD / contactor / soft starter by cabinet design
QP120-6 QP120-6	60–200 m³/h / 120–54 m	55 kW / 75 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	71.5 kg	VFD / contactor / soft starter by cabinet design
QP120-7 QP120-7	60–200 m³/h / 140–63 m	63 kW / 85 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	80 kg	VFD / contactor / soft starter by cabinet design
QP120-8 QP120-8	60–200 m³/h / 160–72 m	75 kW / 100 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	88 kg	VFD / contactor / soft starter by cabinet design
QP120-9 QP120-9	60–200 m³/h / 180–81 m	90 kW / 125 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	96.5 kg	VFD / contactor / soft starter by cabinet design
QP120-10 QP120-10	60–200 m³/h / 190–90 m	90 kW / 125 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	105 kg	VFD / contactor / soft starter by cabinet design
QP120-11 QP120-11	60–200 m³/h / 209–99 m	110 kW / 150 HP	380V / 3 phase	Cửa xả / Outlet: DN150; 6"	Catalogue không công bố	113 kg	VFD / contactor / soft starter by cabinet design

ỨNG DỤNG & TÍNH NĂNG

Ứng dụng & tính năng nổi bật

Tổng quan

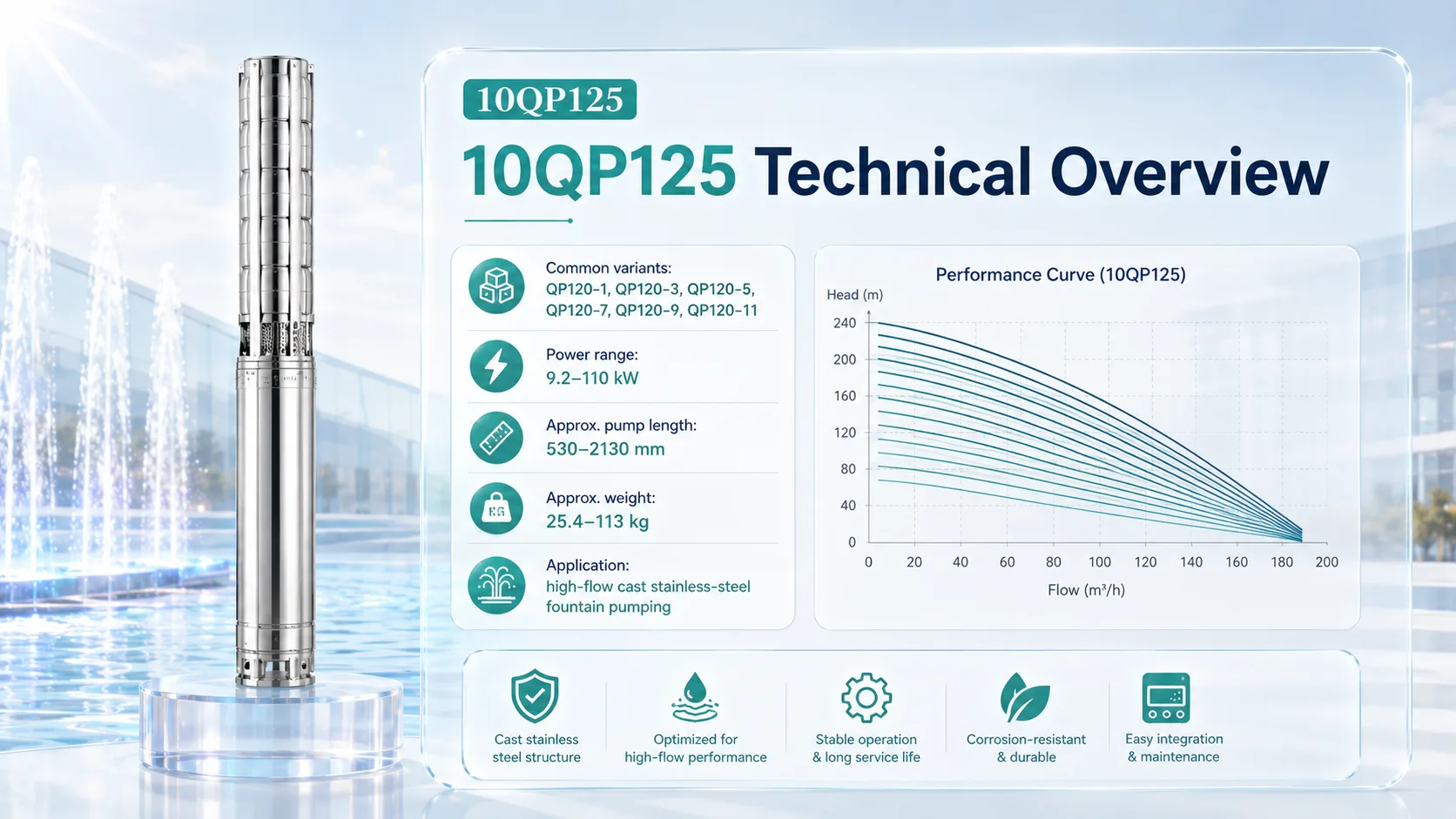

Bơm chìm inox đài phun nước 10QP125 thuộc dòng 10QP, dùng cho cấp nước vòi phun và tuần hoàn hồ. Dữ liệu catalogue gồm dải 0-200 m³/h; max head 220 m, công suất 9.2-110 kW, đầu ra DN150; 6", chiều dài bơm 530-2130 mm và khối lượng 25.4-113 kg.

Ứng dụng phù hợp

Nhạc nước; đài phun âm sàn; hồ cảnh quan; cụm bơm water show; công trình đô thị

Tính năng chính

Kết cấu bơm chìm inox; dữ liệu chọn bơm theo catalogue; dải 0-200 m³/h; max head 220 m; công suất 9.2-110 kW; đầu ra DN150; 6"; phù hợp điều khiển bằng tủ SmartVision/VFD khi cần.
