SV-UG-100GM SV-UG-100GM Stainless Steel LED Underground Light thông số kỹ thuật thiết bị đèn âm nước cho đài phun nước, nhạc nước nghệ thuật

● UNDERWATER LED LIGHT

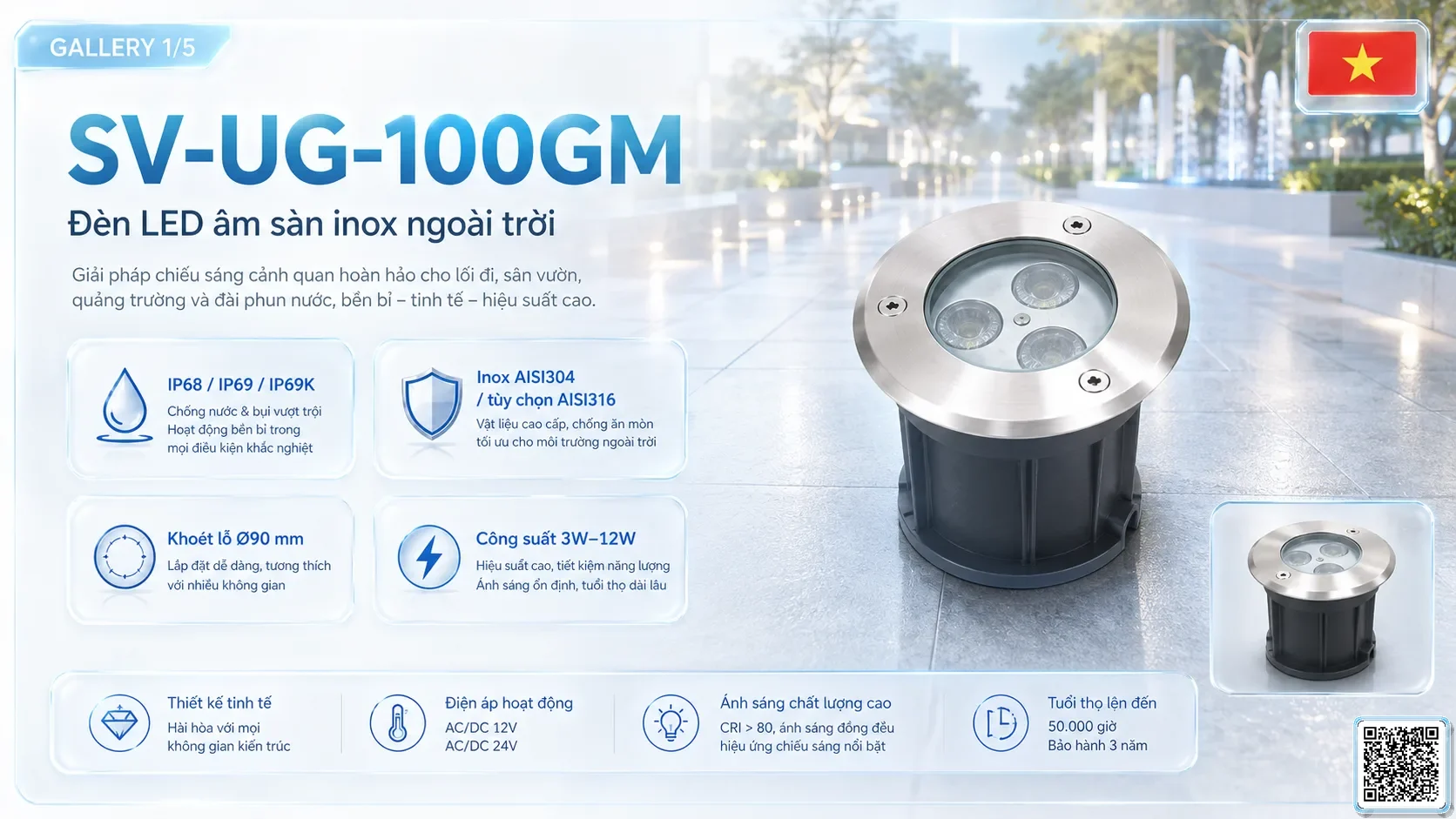

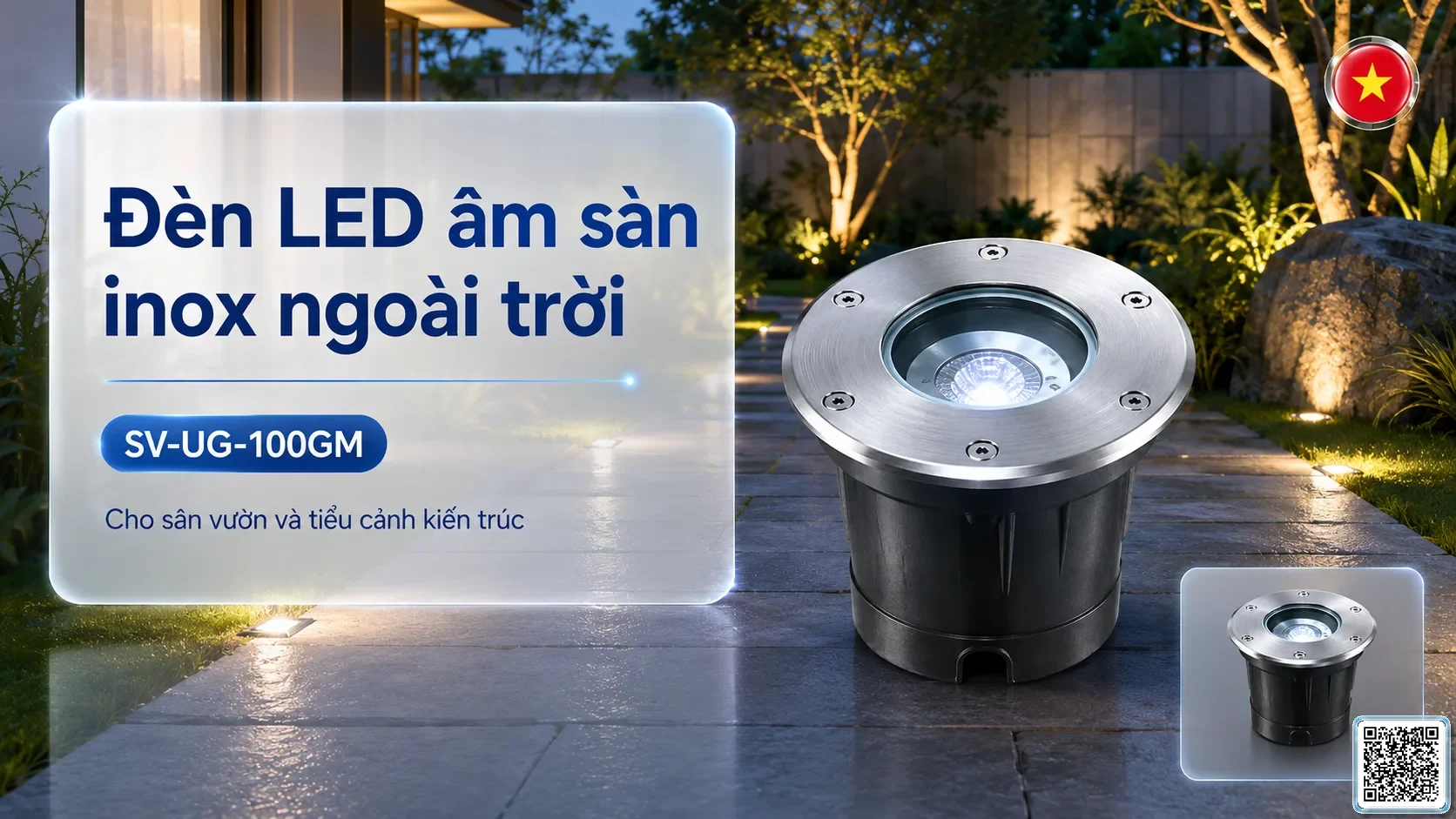

SV-UG-100GMĐèn LED âm sàn inox ngoài trời

Đèn LED âm sàn inox cho đài phun nước, chiếu sáng cảnh quan, quảng trường và công trình kiến trúc.

underwater-lightsSV-UG-100GMYêu cầu báo giá

Chọn cấu hình

Cấu hình Điện áp Điều khiển Góc chiếu Số lượng

Thêm vào dự toán dự án

👁 66⬇ Tải catalogue ▣ Tải bản vẽ CAD

HÌNH ẢNH SẢN PHẨM

Catalogue, hình kỹ thuật & bản vẽ

ĐÃ CÓ TÀI LIỆU

Catalogue / CAD đã sẵn sàng

Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.

⬇ Tải catalogue ▣ Tải bản vẽ CAD

Thông số kỹ thuật

Dòng sản phẩm	Stainless Steel LED Underground Light Series
Kiểu lắp đặt	Recessed underground / landscape ground light installation
Kích thước khoét lỗ	92 mm
Kích thước thân đèn	100GM body
Chiều cao	102 mm
Cấp bảo vệ IP	IP68 / IP69 / IP69K
Cấp chống va đập IK	IK10 tùy chọn / high impact protection
Trang catalogue	61-62
Vật liệu vỏ đèn	AIS304 stainless steel tiêu chuẩn / AIS316 tùy chọn
Kính cường lực	Tempered ultra-clear safety glass
Nguồn LED	Cree / Osram / Lumileds / Epistar / Epileds / Sanan tùy chọn
Loại cáp	H05RN-F / H07RN-F / UL / UV resistance / ozone resistance
Tản nhiệt	Integrated heat dissipation structure with built-in overload and overheat protection
Độ sâu chịu áp lực	Outdoor recessed ground / wet landscape installation
Nhiệt độ hoạt động	-40°C ~ +45°C
Điều khiển thông minh	Dimming PWM / wireless remote tùy chọn / module bảo vệ nhiệt tích hợp
Kết cấu chống nước	IP68 / IP69 / IP69K waterproof structure for long-term wet and outdoor use
Tiêu chuẩn chứng nhận	CE / ROHS / IP68 / IP69 / IP69K / ISO9001
Chứng nhận môi trường	Mercury-free and pollution-free, avoiding damage to underwater ecology
Góc chiếu	10° / 30° / 45° / 60° / 90°
Trọng lượng	0.8 kg
Outlet Size	92 mm
Vật liệu	AIS304 stainless steel tiêu chuẩn / AIS316 tùy chọn

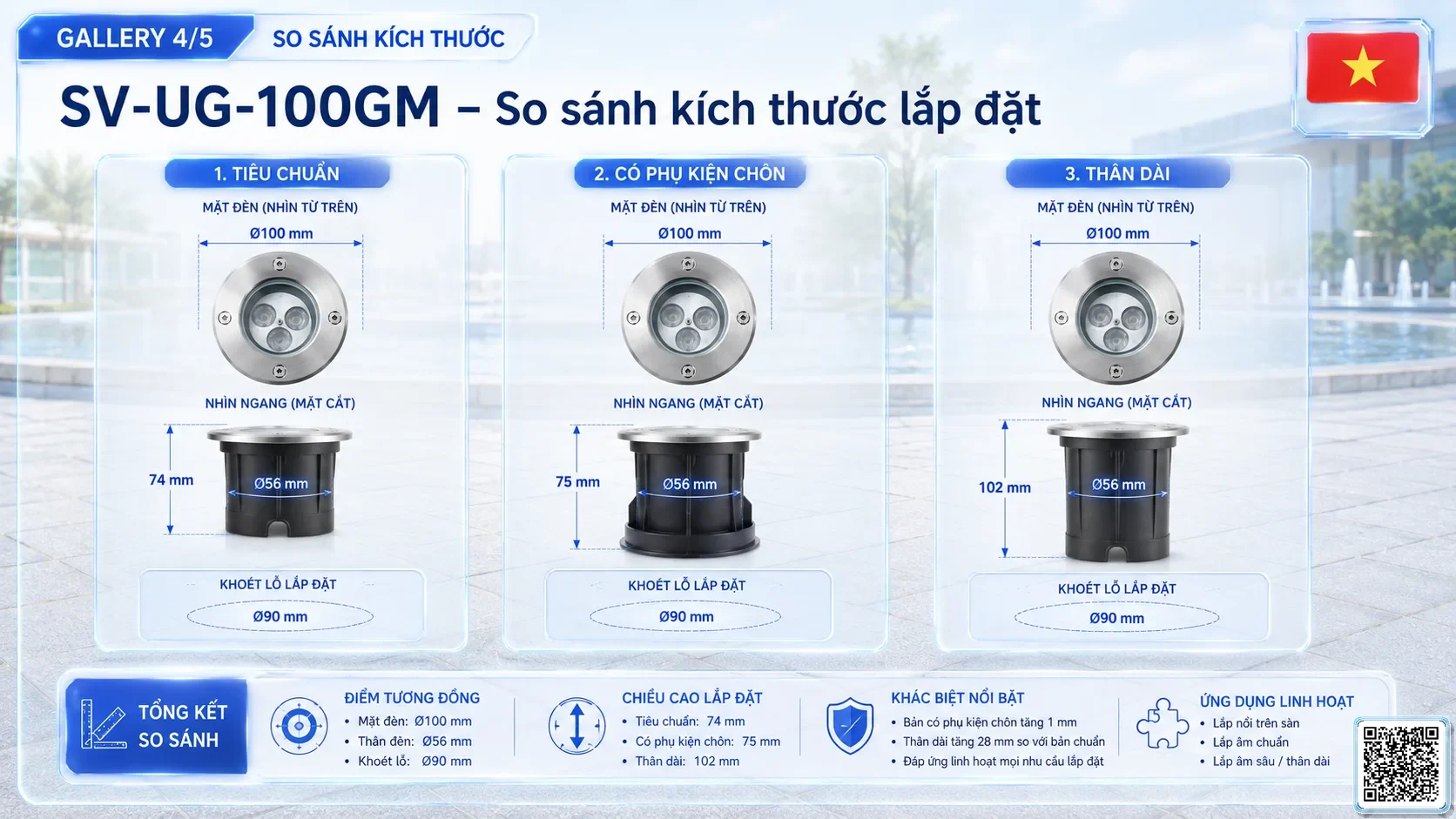

Kích thước	Outer Ø100 mm body; Height: 102 mm

Tích hợp dự án

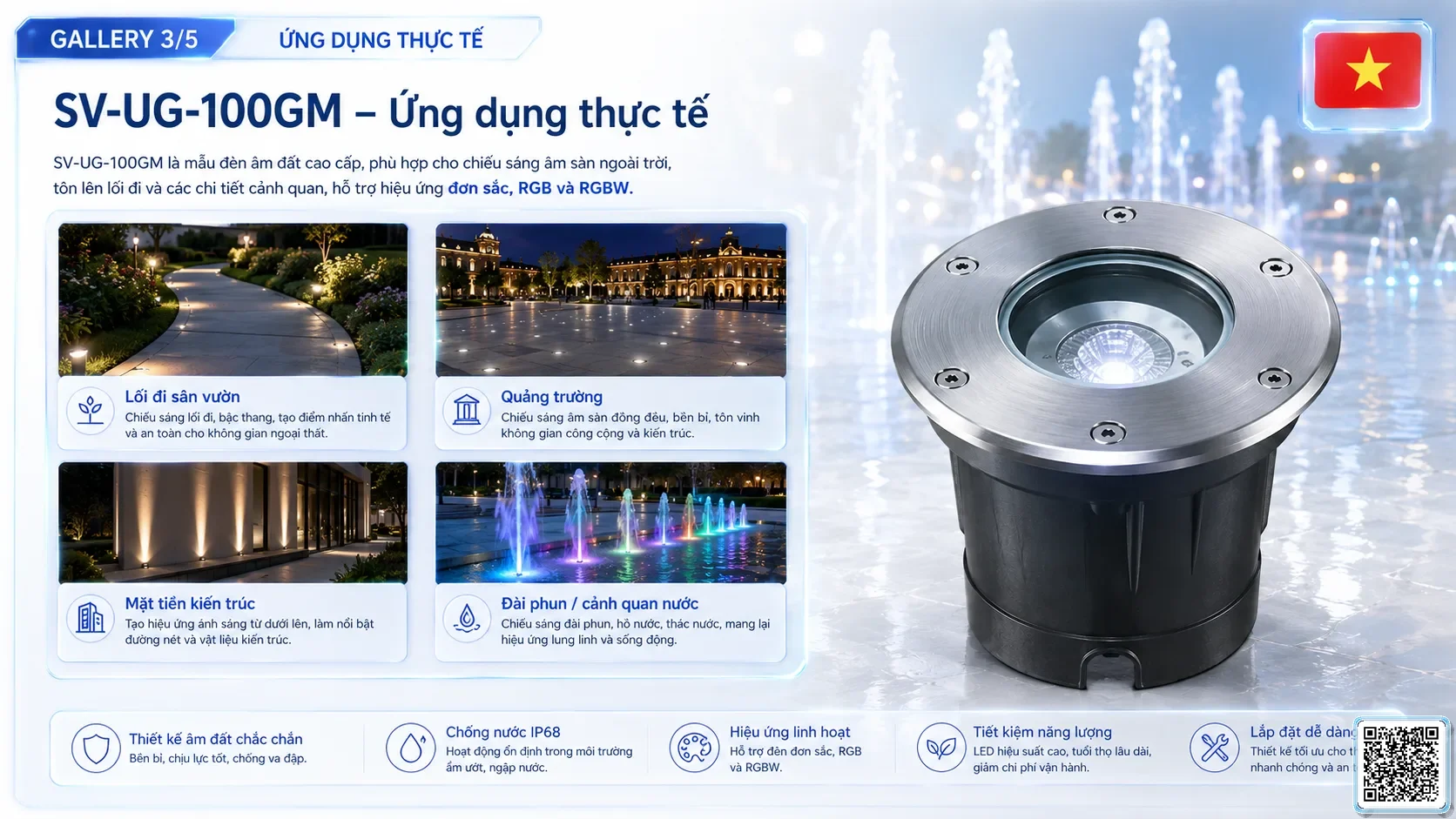

Đèn LED âm đất chuyên dụng cho dự án cảnh quan, quảng trường và chiếu sáng kiến trúc ngoài trời. Phù hợp cho:

Sẵn sàng cho dự án:

Lối đi, sân vườn và quảng trường
Chiếu hắt mặt dựng
Điểm nhấn cầu và không gian công cộng
Khu vực xung quanh hồ nhạc nước.
Kết cấu inox chống nước ngoài trời
Nhiều góc chiếu, dễ tối ưu thiết kế
Thuận tiện đưa vào BOQ, chia zone và bản vẽ lắp đặt

⚙️ Phù hợp Project Builder và tủ điều khiển SmartVision. SmartVision hỗ trợ bố trí ánh sáng, tính số lượng, chi tiết lắp đặt, cấp nguồn và lập báo giá trọn gói. Thêm vào dự án → Tạo BOQ / Nhận đề xuất kỹ thuật.

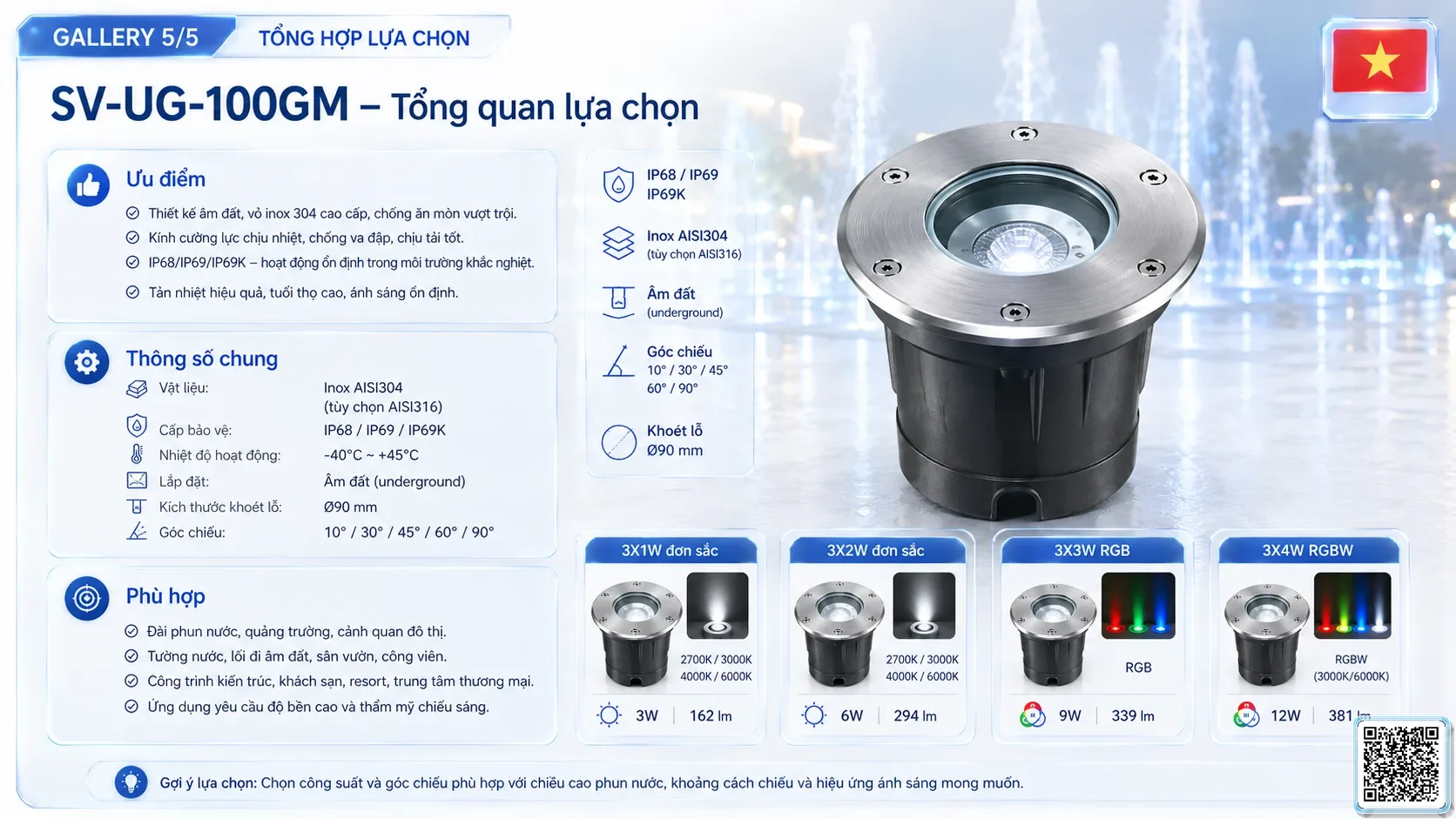

CẤU HÌNH MODEL

Thông số kỹ thuật theo từng cấu hình

Tổng số cấu hình: 4

Cấu hình	DMX CH	Công suất	Điện áp	Điều khiển	Quang thông	Góc chiếu
3x1W đơn sắc SV-UG-100GM-3X1WSC	-	3W	AC/DC12V / AC/DC24V	Điều khiển đơn sắc		10° / 30° / 45° / 60° / 90°
3x2W đơn sắc SV-UG-100GM-3X2WSC	-	6W	AC/DC12V / AC/DC24V	Điều khiển đơn sắc		10° / 30° / 45° / 60° / 90°
3x3W RGB SV-UG-100GM-3X3WRGB	3	9W	AC/DC12V / AC/DC24V	Tự đổi màu RGB / RGB 4 dây / DMX512	562	10° / 30° / 45° / 60° / 90°
3x4W RGBW SV-UG-100GM-3X4WRGBW	4	12W	AC/DC24V	RGBW 5 wires / DMX512	862	10° / 30° / 45° / 60° / 90°
