● UNDERWATER LED LIGHT

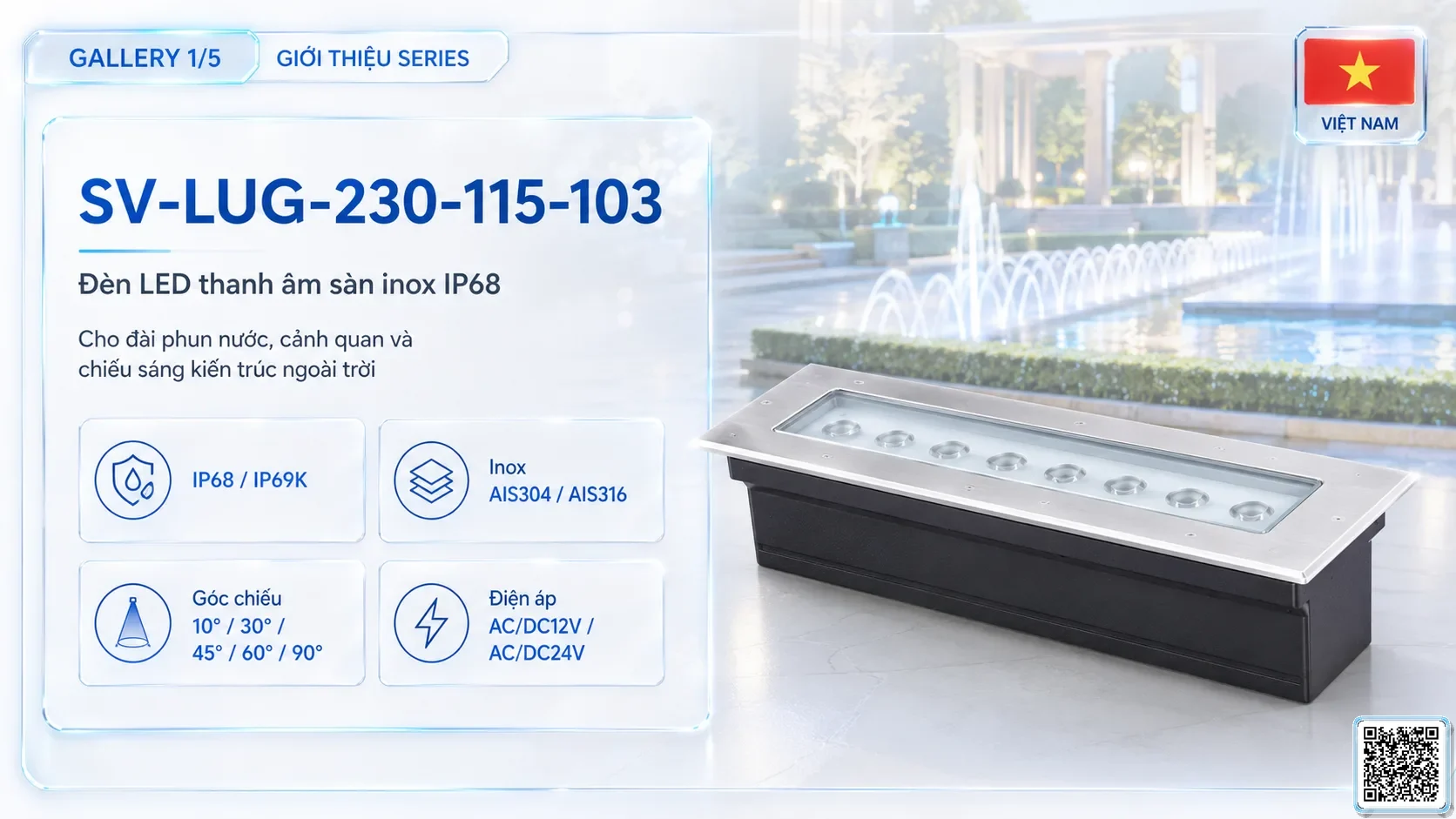

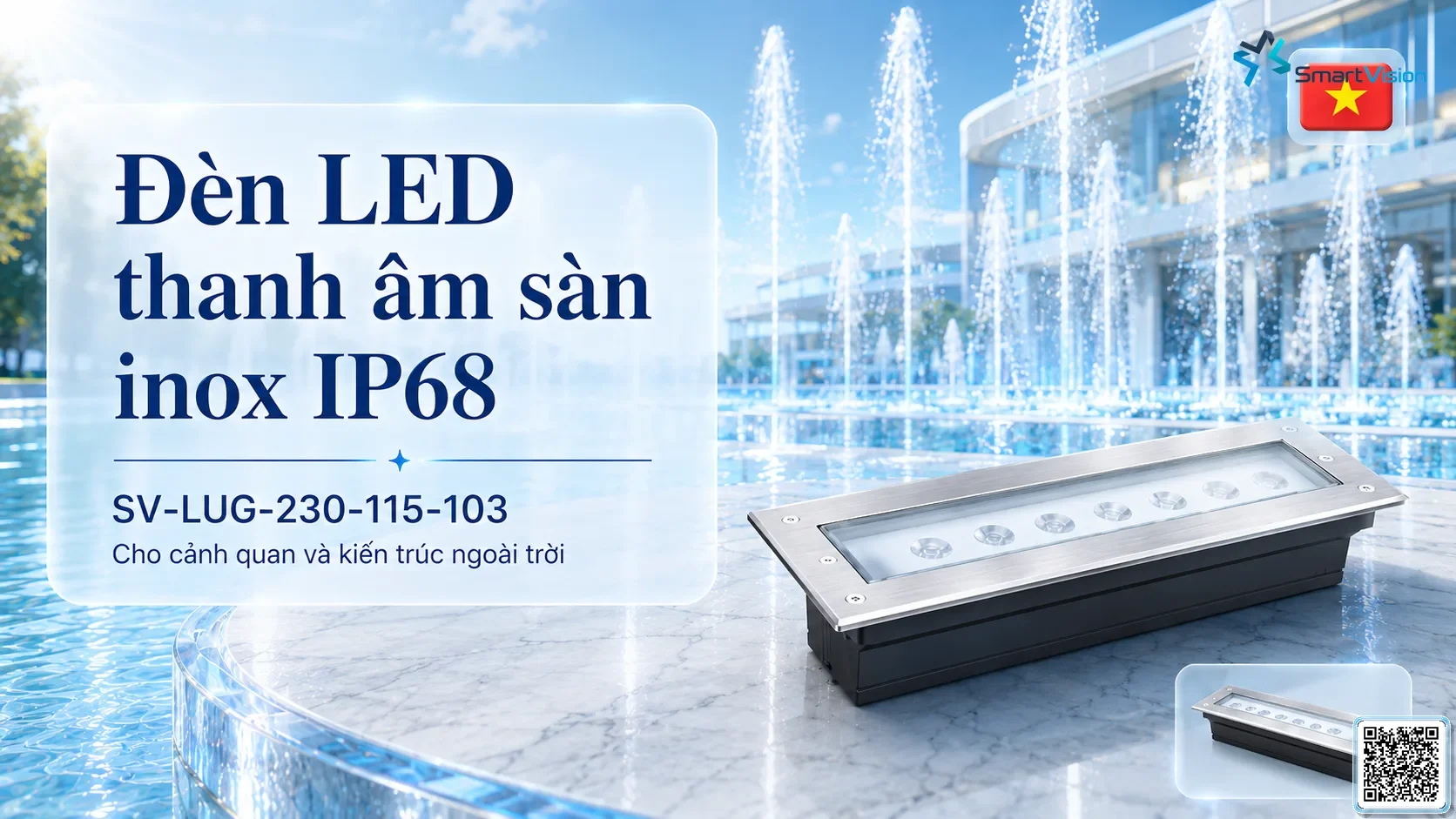

SV-LUG-230-115-103Đèn LED thanh âm sàn inox IP68

Đèn LED thanh âm sàn inox IP68 cho đài phun nước, cảnh quan và chiếu sáng kiến trúc ngoài trời.

underwater-lightsSV-LUG-230-115-103Yêu cầu báo giá

Chọn cấu hình

Cấu hình Điện áp Điều khiển Góc chiếu Số lượng

Thêm vào dự toán dự án

👁 64⬇ Tải catalogue ▣ Tải bản vẽ CAD

HÌNH ẢNH SẢN PHẨM

Catalogue, hình kỹ thuật & bản vẽ

ĐÃ CÓ TÀI LIỆU

Catalogue / CAD đã sẵn sàng

Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.

⬇ Tải catalogue ▣ Tải bản vẽ CAD

Thông số kỹ thuật

Dòng sản phẩm	IP68 Waterproof Stainless Steel LED Linear Underground Light Series
Kiểu lắp đặt	Embedded linear underground / recessed landscape light installation

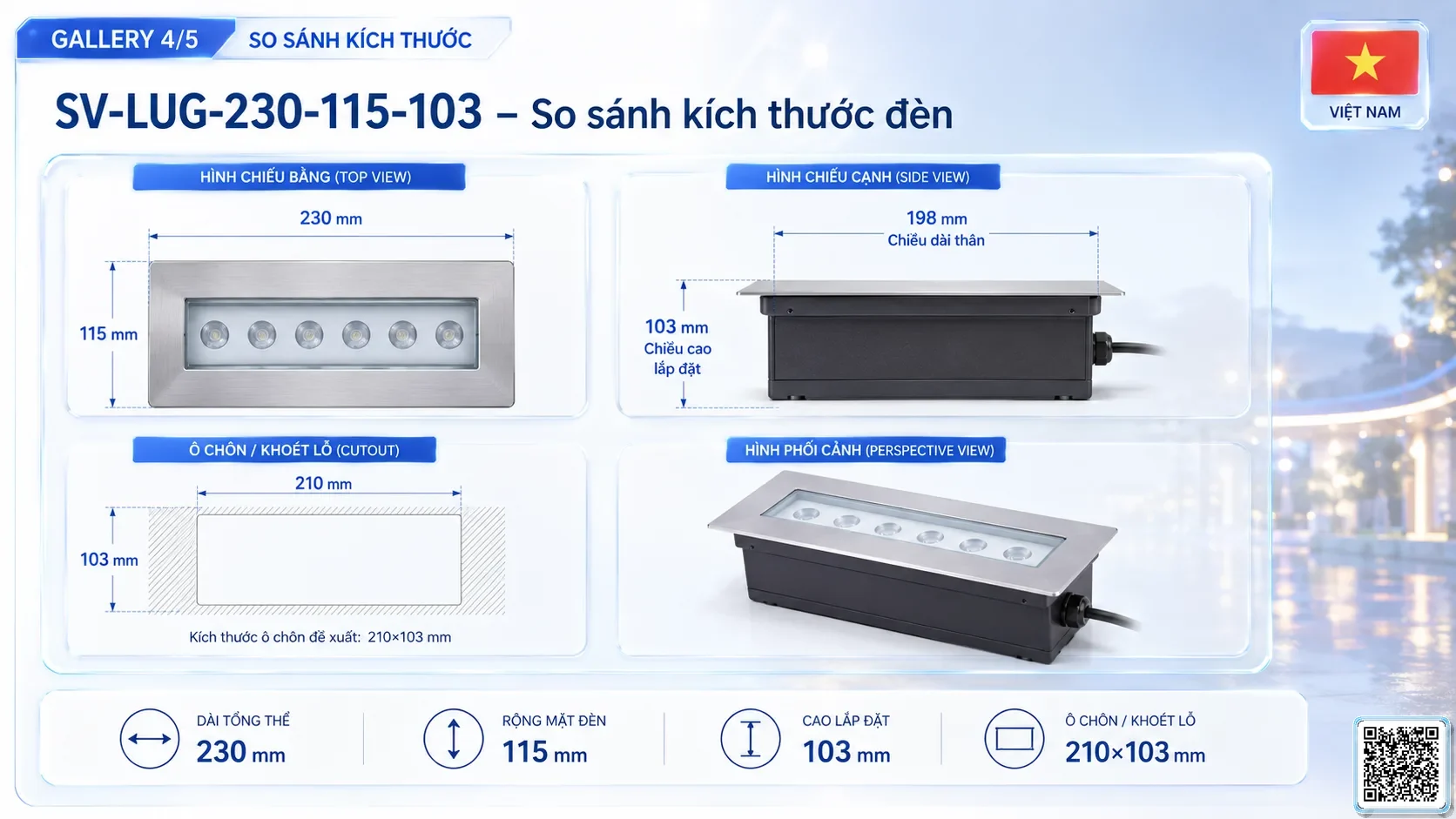

Kích thước khoét lỗ	210×103 mm
Kích thước thân đèn	230×115×103 body
Chiều cao	103 mm
Cấp bảo vệ IP	IP68 / IP69 / IP69K
Cấp chống va đập IK	IK10 tùy chọn / high impact protection
Trang catalogue	77
Vật liệu vỏ đèn	AIS304 stainless steel tiêu chuẩn / AIS316 tùy chọn
Kính cường lực	Tempered ultra-clear safety glass
Nguồn LED	Cree / Osram / Lumileds / Epistar / Epileds / Sanan tùy chọn
Loại cáp	H05RN-F / H07RN-F / UL / UV resistance / ozone resistance / oil resistance
Tản nhiệt	Integrated heat dissipation structure with built-in overload and overheat protection devices
Độ sâu chịu áp lực	Outdoor recessed ground / wet landscape installation
Nhiệt độ hoạt động	-40°C ~ +45°C
Điều khiển thông minh	Dimming PWM / wireless remote tùy chọn / module bảo vệ nhiệt tích hợp
Kết cấu chống nước	IP68 / IP69 / IP69K waterproof structure for long-term wet and outdoor use
Tiêu chuẩn chứng nhận	CE / ROHS / IP68 / IP69 / IP69K / ISO9001
Chứng nhận môi trường	Mercury-free and pollution-free, avoiding damage to underwater ecology
Góc chiếu	10° / 30° / 45° / 60° / 90°
Trọng lượng	2.4 kg
Outlet Size	230×115×103 mm
Vật liệu	AIS304 stainless steel tiêu chuẩn / AIS316 tùy chọn
Kích thước	230×115×103 mm

Tích hợp dự án

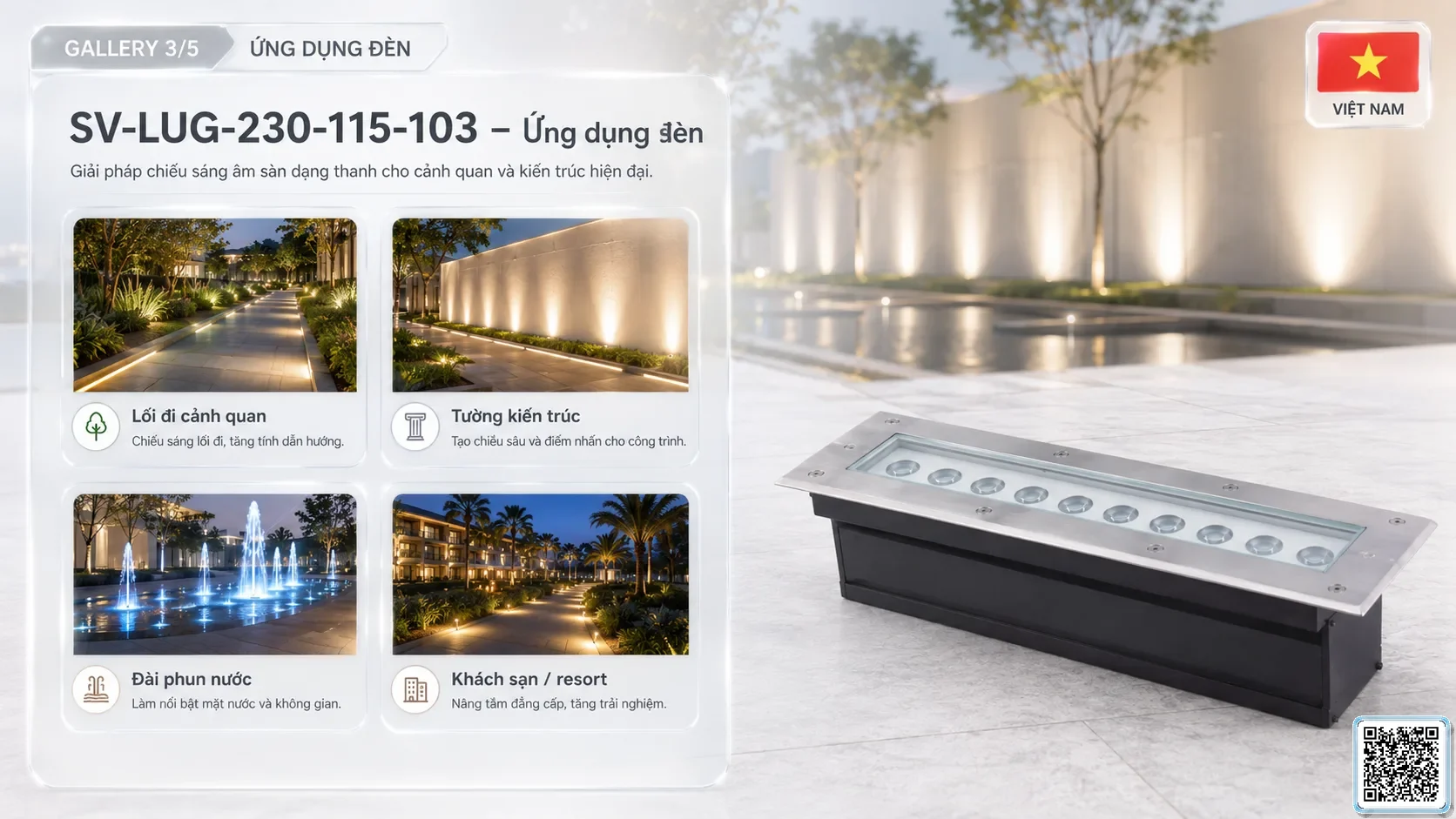

Đèn LED âm đất tuyến tính chuyên dụng cho cảnh quan kiến trúc, quảng trường và viền khu vực nhạc nước. Phù hợp cho:

Sẵn sàng cho dự án:

Chiếu sáng tuyến tính dưới sàn
Hắt tường/mặt dựng
Lối đi và cầu
Tạo điểm nhấn viền hồ phun nước.
Kết cấu inox chống nước ngoài trời
Thiết kế ánh sáng tuyến tính liền mạch
Thuận tiện đưa vào BOQ, chia zone và bản vẽ lắp đặt

⚙️ Phù hợp Project Builder và tủ điều khiển SmartVision. SmartVision hỗ trợ bố trí ánh sáng, tính số lượng, chi tiết lắp đặt, cấp nguồn và lập báo giá trọn gói. Thêm vào dự án → Tạo BOQ / Nhận đề xuất kỹ thuật.

CẤU HÌNH MODEL

Thông số kỹ thuật theo từng cấu hình

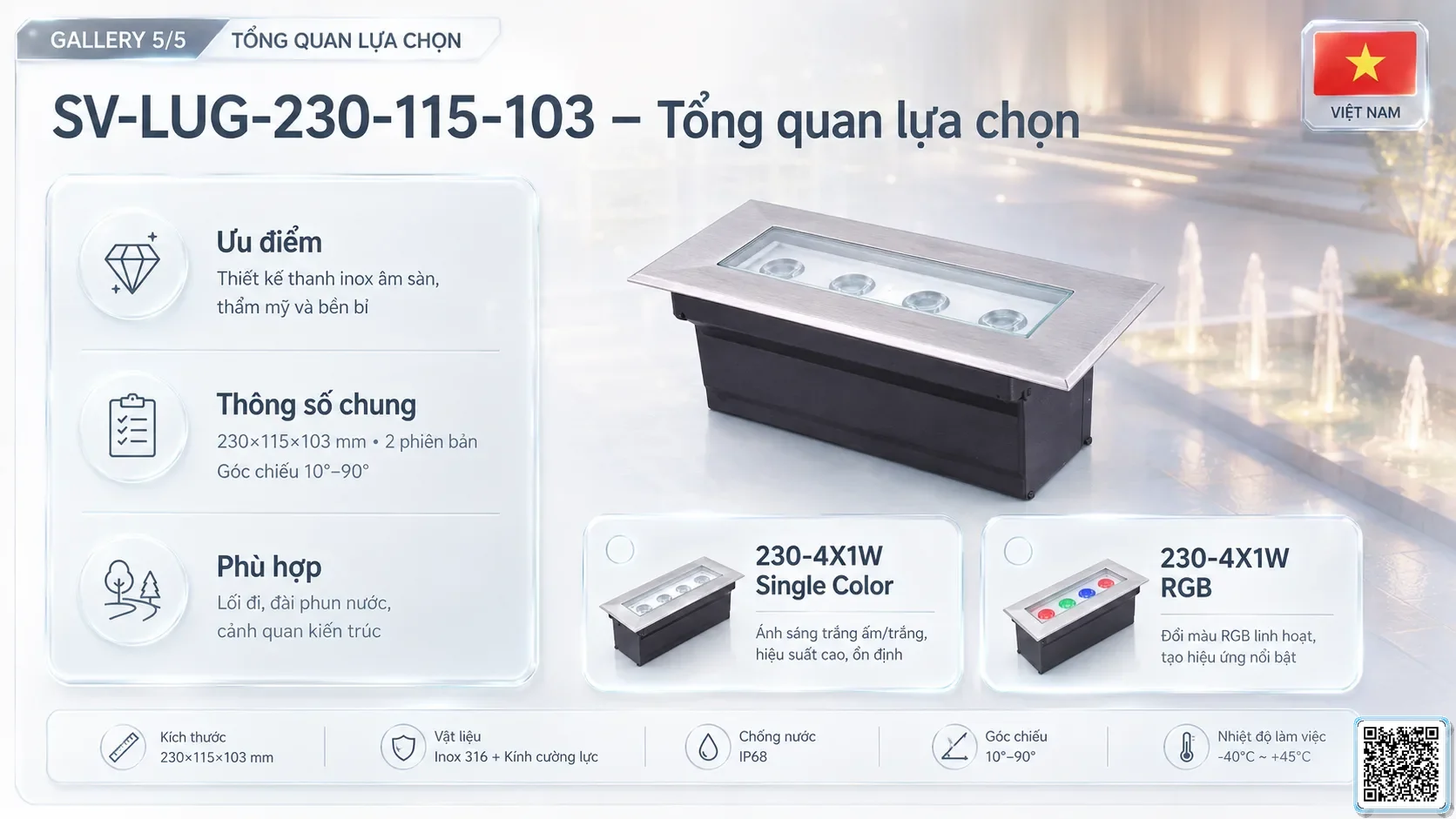

Tổng số cấu hình: 2

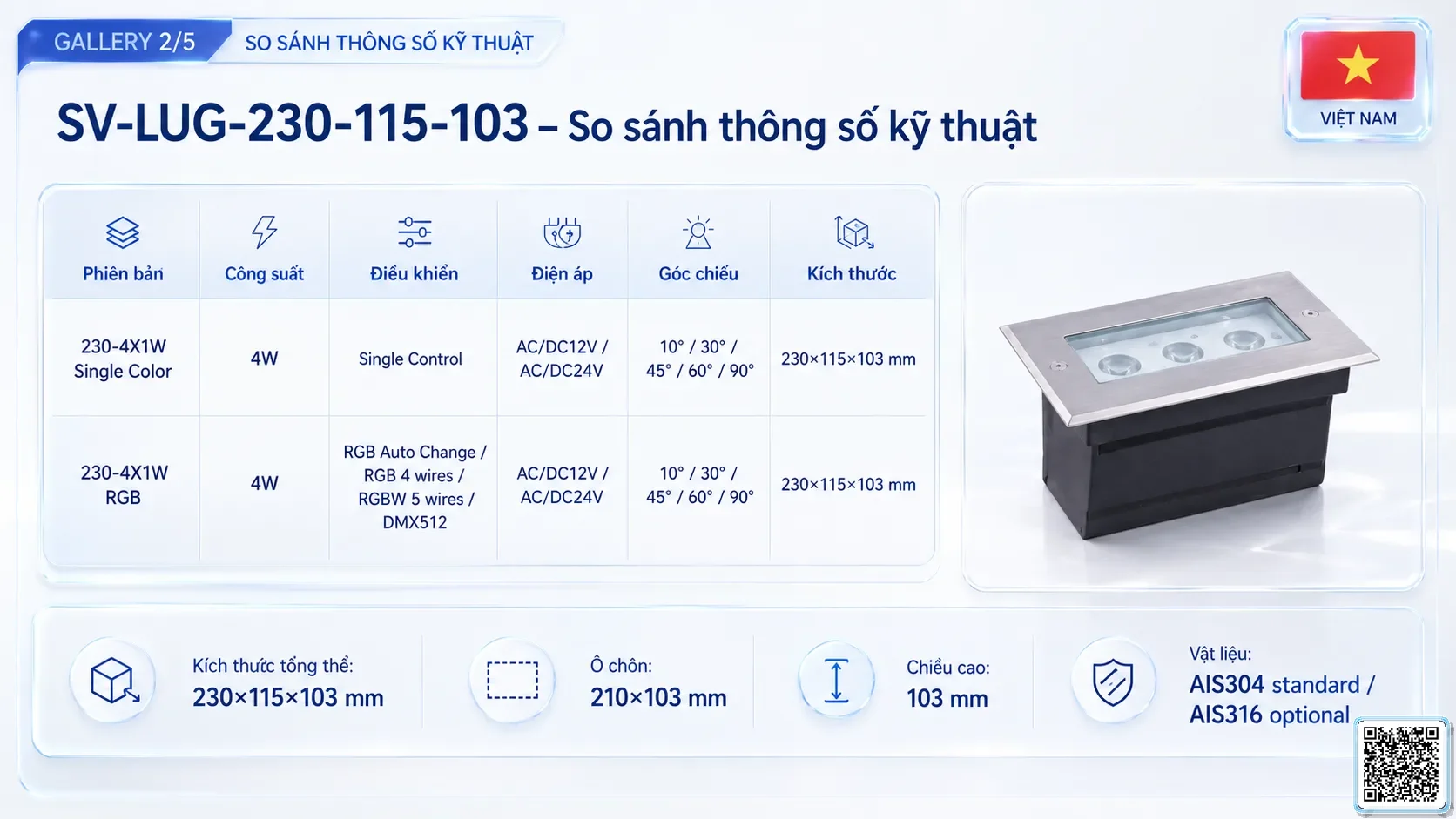

Cấu hình	DMX CH	Công suất	Điện áp	Điều khiển	Quang thông	Lỗ giữa	Góc chiếu
230-4X1W đơn sắc SV-LUG-230-115-103-230-4X1W-SINGLE-COLOR	-	4W	AC/DC12V / AC/DC24V	Điều khiển đơn sắc	-		10° / 30° / 45° / 60° / 90°
230-4X1W RGB SV-LUG-230-115-103-230-4X1W-RGB	3	4W	AC/DC12V / AC/DC24V	Tự đổi màu RGB / RGB 4 dây / RGBW 5 wires / DMX512	247		10° / 30° / 45° / 60° / 90°
