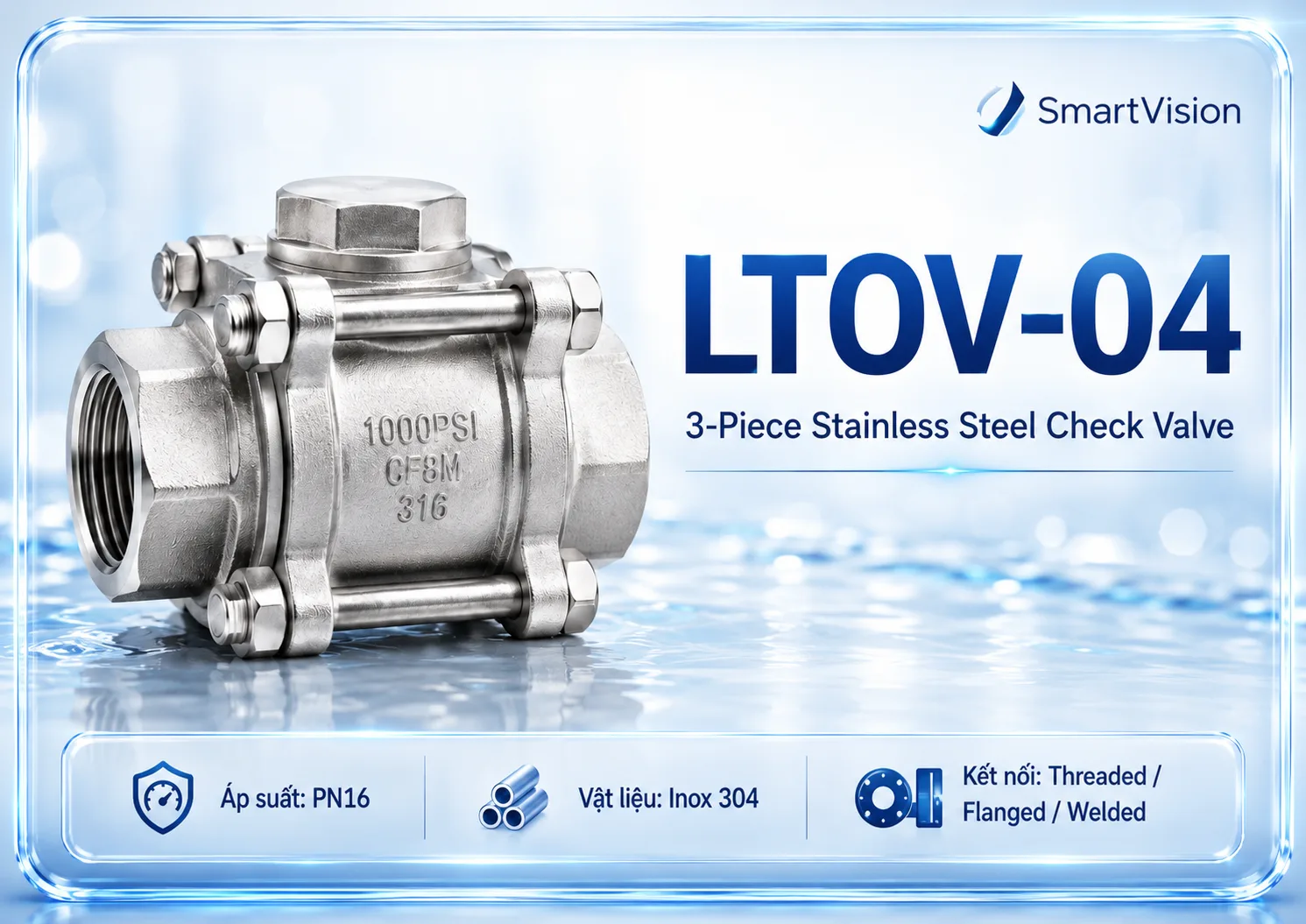

Van một chiều inox 3 mảnh LTOV-04
Van một chiều inox 3 mảnh PN16 theo API 594, kiểm tra theo API 598; hỗ trợ ren, hàn socket, hàn đối đầu và mặt bích.
Catalogue, hình kỹ thuật & bản vẽ
Catalogue / CAD đã sẵn sàng
Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.
Thông số kỹ thuật
| Dòng sản phẩm | LTOV-04 |
|---|---|
| Kiểu lắp đặt | Inline 3-piece check valve |
| Trang catalogue | 143.0 |
Tích hợp dự án
Dùng cho tuyến ống, manifold và cụm thiết bị của hệ thống nhạc nước, màn nước và phòng bơm. Lựa chọn đúng kích thước ren/DN, tiêu chuẩn kết nối và áp suất làm việc
Phù hợp lắp cùng bơm, van, lọc Y, vòi phun và các nhánh cấp/xả. SmartVision hỗ trợ bóc tách số lượng và đưa vào BOM theo bản vẽ dự án.
Thông số kỹ thuật theo từng size
| Sản phẩm / Cấu hình | Kích thước ren | DN | Kiểu kết nối | Kích thước (mm) | Vật liệu | Áp suất |
|---|---|---|---|---|---|---|
| LTOV-04 / 1/2" LTOV-04 / 1/2" | 1/2" | — | 1/2" | D 15.0 / A 62.0 | Inox 304 (SUS 304) | PN16 |
| LTOV-04 / 3/4" LTOV-04 / 3/4" | 3/4" | — | 3/4" | D 19.0 / A 64.0 | Inox 304 (SUS 304) | PN16 |
| LTOV-04 / 1" LTOV-04 / 1" | 1" | — | 1" | D 24.0 / A 78.0 | Inox 304 (SUS 304) | PN16 |
| LTOV-04 / 1-1/4" LTOV-04 / 1-1/4" | 1-1/4" | — | 1-1/4" | D 31.0 / A 88.0 | Inox 304 (SUS 304) | PN16 |
| LTOV-04 / 1-1/2" LTOV-04 / 1-1/2" | 1-1/2" | — | 1-1/2" | D 39.0 / A 90.0 | Inox 304 (SUS 304) | PN16 |
| LTOV-04 / 2" LTOV-04 / 2" | 2" | — | 2" | D 48.0 / A 100.0 | Inox 304 (SUS 304) | PN16 |
| LTOV-04 / 2-1/2" LTOV-04 / 2-1/2" | 2-1/2" | — | 2-1/2" | D 65.0 / A 138.0 | Inox 304 (SUS 304) | PN16 |
| LTOV-04 / 3" LTOV-04 / 3" | 3" | — | 3" | D 80.0 / A 240.0 | Inox 304 (SUS 304) | PN16 |
| LTOV-04 / 4" LTOV-04 / 4" | 4" | — | 4" | D 99.0 / A 254.0 | Inox 304 (SUS 304) | PN16 |
Ứng dụng & tính năng nổi bật
Tổng quan
Giữ nguyên thương hiệu và model CHINJIU LTOV-04 của nhà sản xuất; Smart Vision không đổi mã OEM.
Ứng dụng phù hợp
Đường ống chính và manifold DN15–DN100 của hệ thống nhạc nước, màn nước và phòng bơm.
Tính năng chính
Kết cấu 3 mảnh dễ bảo trì; API 594/API 598; nhiều kiểu đầu nối; dải đến 4 inch.
