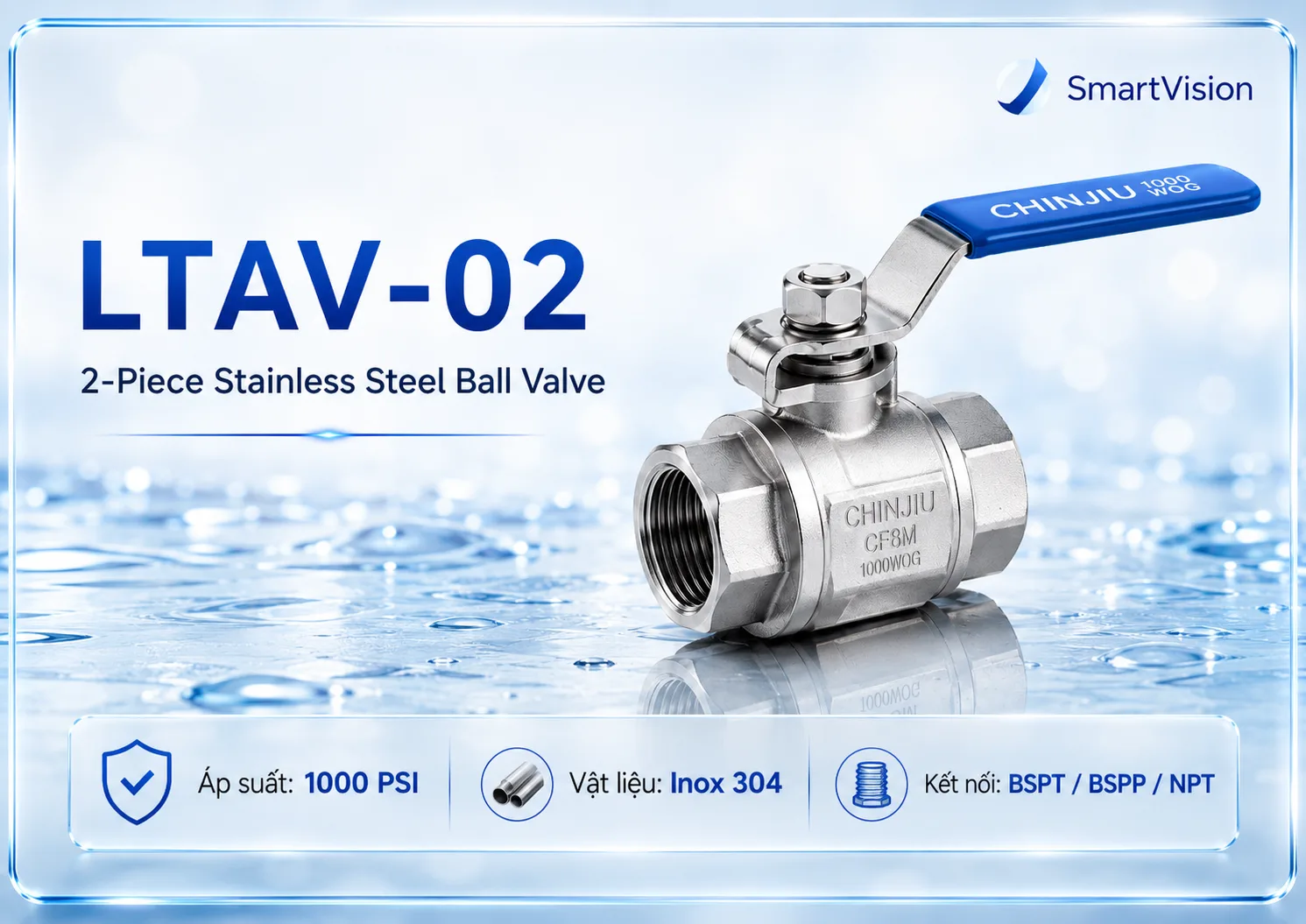

LTAV-02 LTAV-02 2-Piece Stainless Steel Ball Valve Ống và phụ kiện Inox 304

● SMARTVISION EQUIPMENT

Van bi inox 2 mảnh tay gạt LTAV-02

Name: Van bi inox 2 mảnh tay gạt LTAV-02
Brand: CHINJIU
SKU: LTAV-02
Price: 10 USD
Availability: InStock

Van bi inox 2 mảnh toàn lưu lượng, áp suất tối đa 1000 PSI, thân đúc chính xác CF8/SUS304 hoặc CF8M/SUS316, kết nối ren BSPT/BSPP/NPT. Vật liệu cấu hình hiển thị: Inox 304 (SUS 304).

stainless-pipes-fittingsLTAV-02Yêu cầu báo giá

Chọn size / cấu hình

Sản phẩm / Size Kích thước danh nghĩa (DN / inch) Đường kính ngoài / Kết nối Kích thước (mm) Vật liệu Áp suất Số lượng

Thêm vào dự toán dự án

👁 75⬇ Tải catalogue

HÌNH ẢNH SẢN PHẨM

Catalogue, hình kỹ thuật & bản vẽ

ĐÃ CÓ TÀI LIỆU

Catalogue / CAD đã sẵn sàng

Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.

⬇ Tải catalogue

Thông số kỹ thuật

Dòng sản phẩm	LTAV-02
Kiểu lắp đặt	Threaded inline

Tích hợp dự án

Dùng cho tuyến ống, manifold và cụm thiết bị của hệ thống nhạc nước, màn nước và phòng bơm. Lựa chọn đúng kích thước ren/DN, tiêu chuẩn kết nối và áp suất làm việc

Phù hợp lắp cùng bơm, van, lọc Y, vòi phun và các nhánh cấp/xả. SmartVision hỗ trợ bóc tách số lượng và đưa vào BOM theo bản vẽ dự án.

TÙY CHỌN ỐNG & PHỤ KIỆN INOX

Thông số kỹ thuật theo từng size

Tổng số size / cấu hình: 9Kích thước nhà sản xuất theo từng size

Sản phẩm / Cấu hình	Kích thước ren	DN	Kiểu kết nối	Kích thước (mm)	Vật liệu	Áp suất
LTAV-02 / 1/2" LTAV-02 / 1/2"	1/2"	—	1/2"	D 15.0 / A 63.0 / B 60.0 / C 95.0	Inox 304 (SUS 304)	Max. 1000 PSI
LTAV-02 / 3/4" LTAV-02 / 3/4"	3/4"	—	3/4"	D 20.0 / A 72.0 / B 64.0 / C 115.0	Inox 304 (SUS 304)	Max. 1000 PSI
LTAV-02 / 1" LTAV-02 / 1"	1"	—	1"	D 25.0 / A 82.0 / B 71.0 / C 135.0	Inox 304 (SUS 304)	Max. 1000 PSI
LTAV-02 / 1-1/4" LTAV-02 / 1-1/4"	1-1/4"	—	1-1/4"	D 32.0 / A 96.0 / B 78.0 / C 150.0	Inox 304 (SUS 304)	Max. 1000 PSI
LTAV-02 / 1-1/2" LTAV-02 / 1-1/2"	1-1/2"	—	1-1/2"	D 38.0 / A 105.0 / B 86.0 / C 160.0	Inox 304 (SUS 304)	Max. 1000 PSI
LTAV-02 / 2" LTAV-02 / 2"	2"	—	2"	D 50.0 / A 120.0 / B 95.0 / C 180.0	Inox 304 (SUS 304)	Max. 1000 PSI
LTAV-02 / 2-1/2" LTAV-02 / 2-1/2"	2-1/2"	—	2-1/2"	D 65.0 / A 150.0 / B 130.0 / C 230.0	Inox 304 (SUS 304)	Max. 1000 PSI
LTAV-02 / 3" LTAV-02 / 3"	3"	—	3"	D 80.0 / A 169.0 / B 148.0 / C 250.0	Inox 304 (SUS 304)	Max. 1000 PSI
LTAV-02 / 4" LTAV-02 / 4"	4"	—	4"	D 100.0 / A 205.0 / B 180.0 / C 285.0	Inox 304 (SUS 304)	Max. 1000 PSI
