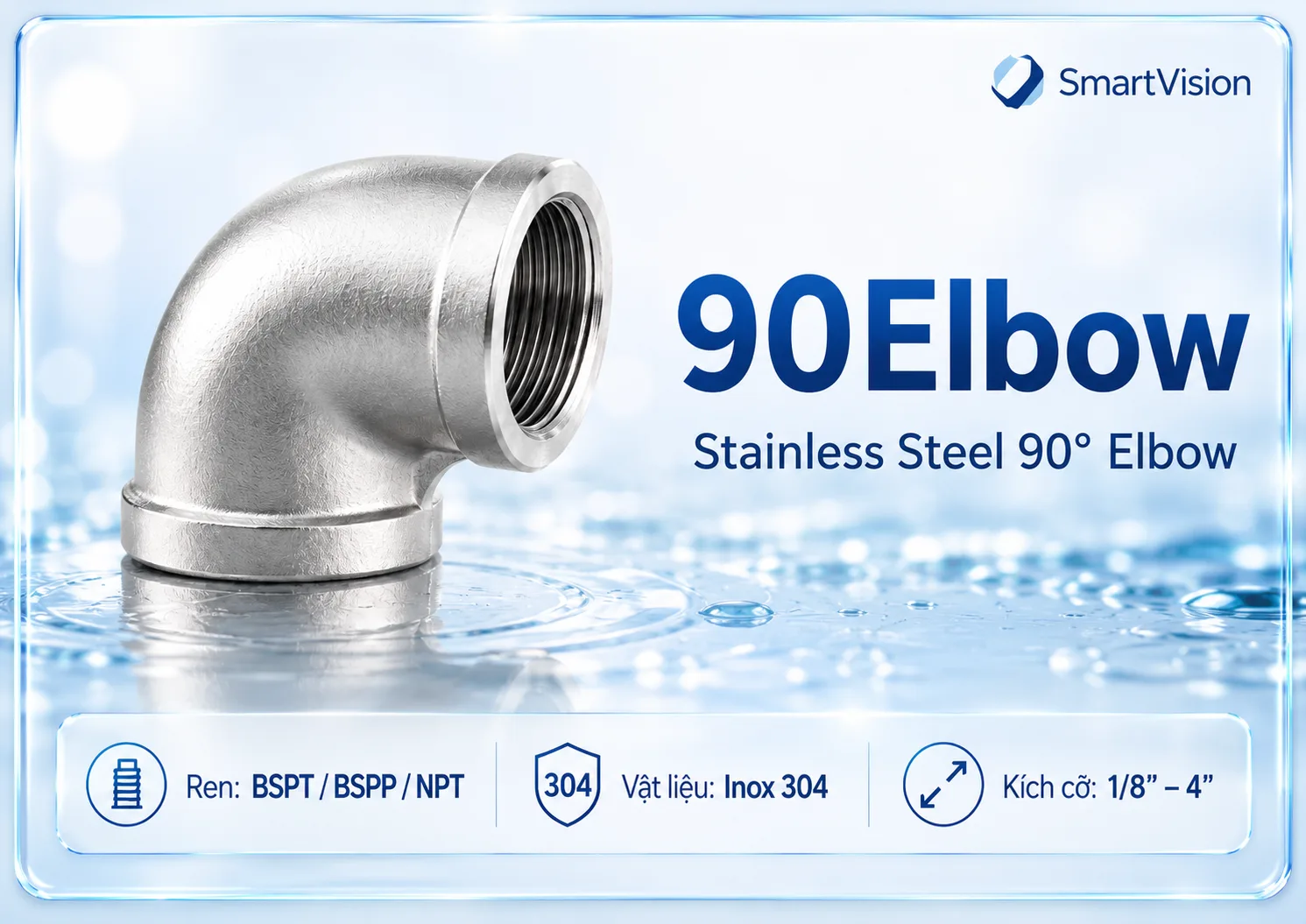

Co ren trong 90°

Name: Co ren trong 90°
Brand: CHINJIU

Co inox ren trong 90 độ dùng đổi hướng đường ống.

stainless-pipes-fittings90ElbowYêu cầu báo giá

Chọn size / cấu hình

Sản phẩm / Size Kích thước danh nghĩa (DN / inch) Đường kính ngoài / Kết nối Kích thước (mm) Vật liệu Áp suất Số lượng

Thêm vào dự toán dự án

👁 39⬇ Tải catalogue

HÌNH ẢNH SẢN PHẨM

Catalogue, hình kỹ thuật & bản vẽ

ĐÃ CÓ TÀI LIỆU

Catalogue / CAD đã sẵn sàng

Hình preview đang được cập nhật, nhưng file tài liệu kỹ thuật đã có thể tải xuống.

⬇ Tải catalogue

Thông số kỹ thuật

Dòng sản phẩm	90Elbow
Trang catalogue	151.0

Tích hợp dự án

Dùng cho tuyến ống, manifold và cụm thiết bị của hệ thống nhạc nước, màn nước và phòng bơm. Lựa chọn đúng kích thước ren/DN, tiêu chuẩn kết nối và áp suất làm việc

Phù hợp lắp cùng bơm, van, lọc Y, vòi phun và các nhánh cấp/xả. SmartVision hỗ trợ bóc tách số lượng và đưa vào BOM theo bản vẽ dự án.

TÙY CHỌN ỐNG & PHỤ KIỆN INOX

Thông số kỹ thuật theo từng size

Tổng số size / cấu hình: 9Kích thước nhà sản xuất theo từng size

Sản phẩm / Cấu hình	Kích thước ren	DN	Kiểu kết nối	Kích thước (mm)	Vật liệu	Áp suất
90Elbow / 1/2" 90Elbow / 1/2"	1/2"	—	1/2"	D 26.5 / A 27.0	Inox 304 (SUS 304)	According to selected fitting specification
90Elbow / 3/4" 90Elbow / 3/4"	3/4"	—	3/4"	D 32.0 / A 32.0	Inox 304 (SUS 304)	According to selected fitting specification
90Elbow / 1" 90Elbow / 1"	1"	—	1"	D 39.5 / A 37.0	Inox 304 (SUS 304)	According to selected fitting specification
90Elbow / 1-1/4" 90Elbow / 1-1/4"	1-1/4"	—	1-1/4"	D 48.5 / A 43.0	Inox 304 (SUS 304)	According to selected fitting specification
90Elbow / 1-1/2" 90Elbow / 1-1/2"	1-1/2"	—	1-1/2"	D 55.0 / A 47.0	Inox 304 (SUS 304)	According to selected fitting specification
90Elbow / 2" 90Elbow / 2"	2"	—	2"	D 67.0 / A 56.0	Inox 304 (SUS 304)	According to selected fitting specification
90Elbow / 2-1/2" 90Elbow / 2-1/2"	2-1/2"	—	2-1/2"	D 84.0 / A 69.0	Inox 304 (SUS 304)	According to selected fitting specification
90Elbow / 3" 90Elbow / 3"	3"	—	3"	D 98.0 / A 78.0	Inox 304 (SUS 304)	According to selected fitting specification
90Elbow / 4" 90Elbow / 4"	4"	—	4"	D 124.5 / A 94.0	Inox 304 (SUS 304)	According to selected fitting specification
